1 机房装修天花工程

根据机房装修标准,机房室内天花应具有防火、防水、耐腐蚀、干湿变化不变形、不起尘、不吸尘等特点。按此要求,我们在中心机房所有区域采用方型优质高级铝合金吸音天花板,规格为:600×600×0.8mm。颜色以淡色调为主。用吊顶装饰掩盖各种管线和探头等。灯具的安装与吊顶的安装必须有机的结合,使机房的装修达到和谐的统一效果。同时,又必须保证灯具维护和更换的方便快捷。本项目数据机房天花工程需要重新建设,办公机房天花部分可以利旧。

一、方块吊顶系统

  • 连续冲压成型、后喷涂烤漆的方块板,采用暗架式安装形成密闭式吊顶。
  • 方块板(600X600mm),通过 V 形条缝,以方块板为主的吊顶系统最便于进入天花上部空间进行维护。用吊顶装饰掩盖各种管线和探头等。灯具的安装与吊顶的安装必须有机的结合,使机房的装修达到和谐的统一效果。
  • 多种针孔形式通过配合使用内置的吸音无纺布可产生良好的吸音性能、并创造出丰富的视觉效果。

二、铝合金方板的施工

在安装铝合金天花之前,先涂刷环氧聚氨脂(即防尘漆),避免机房在今后的运行过程中产生灰尘,影响计算机系统的正常运行。

  • 将吊杆平行的排列好,三角吊件将吊杆和三角龙骨连接,安装好墙边角;
  • 调校好高度和水平;
  • 将方板夹在三角龙骨上;
  • 靠墙的方板放在墙边角上,打开边角的扣子,将方板和边角压紧。

三、天花特点

  • 质量保证:铝合金微孔天花,以 I 型主龙骨+V 型龙骨方式安装,能最大限度地保证天花的平整度,结构的牢固性;
  • 特色:微孔哑光铝合金天花板,采用“Ω”式龙骨构成暗式悬挂系统,具有维护方便,安装简单的特点;
  • 环保:微孔面板后附加特制羊毛纤维吸音纸,以实现机房空调良好的空气循环效果,并达到所需的防尘、隔音要求;
  • 规格:600*600mm 方板使机房更显整齐、美观;
  • 材质:面板材料选用优质铝板压制而成,具有良好的强度和塑性,正常使用情况下,不会下凹变形,能够长期保持挺直、平整。金属面板易剪切,周边有特制收边条,使整体更为美观。面板边为倒角边,拼接紧密;
  • 微孔规格:采用先穿孔后涂漆的平整工序,保证漆层完整,且不使漆膜粘连微孔,标准板采用 1522 的孔型(1.5mm 孔径,22%的微孔通风面积);
  • 表面:饰面选用防污、防腐、最为耐用的聚脂粉末漆(平均涂层厚度为 60 微米)。涂漆工艺采用专有技术,能够使漆面附着力强,不仅耐弯曲、耐擦划、耐盐渍,而且可用温和清洗剂擦洗。标准板采用 RAL9010 白色,20%的光泽度的光面板。

2 机房装修墙面工程

初、高中主机房墙面专用防火防静电钢板隔墙系统是由骨架系统部分和彩钢面板系统组成,骨架采用轻钢龙骨系统;面层为≥0.8mm 热溶镀锌钢板,内衬≥12mm 防火石膏板;钢板表面烤漆为进口硬化多元聚酯涂料。

主机房的墙柱面刷三遍防尘漆,轻钢龙骨内填充≥100mm 厚吸音岩棉,要求岩棉填实充满木格网,不留任何空隙,以达到隔音效果,贴石膏板及彩钢板。

  • 彩钢板防火等级:A 级,墙面防火符合国家规定的 GB/T9978.1-2008 和 GB/T9978.8-2008(编号:201020544)的消防标准(即单面彩钢板耐火等级为两个小时,需提供国家防火建筑材料检验所所提供的检验报告);彩钢板必须符合环保指标,无毒无味,需提供该产品的环保报告(中国环境标志产品认证报告) ;
  • 钢板厚度≥0.8MM 烤漆钢板,钢板表面漆为硬化多元聚酯涂料,采用静电哑光烤漆喷涂工艺;
  • 踢脚线、收边条等采用与彩钢板同色同材质的材料;拐角以及柱子等采用根据项目现场实际尺寸量身定做(先折弯,后喷涂工艺),其余收边(阴角、阳角、门头板、门框、窗框等部位)采用同色同材质专业收边,踢脚线采用黑色 0.8mm 热镀锌钢板 l00mm 高彩钢板踢脚线;
  • 板与板之间饰条连接,标准单元墙板均可互换,可方便进行组装拆卸,可任意开孔、方便布线;
  • 主机房内建筑物金属结构等均应作等电位联结,不应有对地绝缘的孤立导体,彩钢板、轻钢龙骨等应就近与地板下防静电等电位联结网格连接;
  • 骨架采用 75mm×50mm 热镀锌龙骨(要求采用 0.8mm 厚度以上轻钢龙骨)。躯体墙壁和内墙中间通过安装龙骨设有空层,可方便处理配线、配管等;
  • 主机房墙面均可拆卸再复原,可方便进行组装拆卸,对维护水电,线路改造等非常便捷;可布线,表面可任意开口方便开关插座的安装;
  • 为了机房内设备的安全,机房与外界连接的墙体的缝隙区管线槽接口处均以水泥沙浆堵实,以防止虫、鼠进入机房;
  • 尺寸、制作工艺:放线、下料、安装尺寸严格按图纸要求,制作安装顺序采用先进科学工艺进行各部分的制作安装,保证准确无误;
  • 拼接缝的制作、密封:拼装到位、严密、平整;密封拼装的工作完成后,必须做到见缝施胶、可靠密封。
  • 墙面彩钢板做严格处理后,无线电干扰环境场强在频率范围 0.15MHz~1000MHz 时不大于 126dB,磁场内磁场干扰场强不大于 800A/m,屏蔽指标要达到国标 GB12190-2006 A 级标准。
磁场14KHz-150KHz≥60dB
平面波900KHz-900MHz≥70dB
平面波900MHz-50GHz≥80dB
《高性能屏蔽屏蔽效能的测量方法》国家 GB12190-2006(A 级)

3 机房装修地面工程

为保证机房的整体美观性,整个机房安装防静电地板,根据实际面积,建议敷设高度不低于 0.30 米,活动地板安装过程中,与墙面交界处的部分地板需精确切割下料并对切割边封胶处理后再安装。地板安装后,采用铝塑板踢脚板进行压边装饰。铝塑板踢脚板与铝塑板玻璃隔墙互相衬托,使机房协调一致。

地板采用全钢防静电活动地板。所有制造地板的材料应均无公害物质,保证安全使用。配套附件——支座、托架、支架均为全钢组件,表面经镀锌防腐处理。

楼地面必须符合土建规范要求的平整度,而且地面需要进行防尘处理。根据防尘要求,在地板下的墙面、柱面、地面均刷涂防尘漆两遍,达到不起尘的作用,从而保证空调送风系统的空气洁净。地板下为精密空调送风静压箱,要求底层铺设 20mm 带铝箔橡塑保温板,以保证制冷效能及以防止下层楼板结露。

空调、UPS、电池、配电柜及设备机柜需要制作设备底座,设备底座要求达到整个设备的承重,并有≥30%的安全冗余,固定在机房楼面上。底座的高度原则上视机房活动地板的实际高度而定。

静电架空地板技术指标:

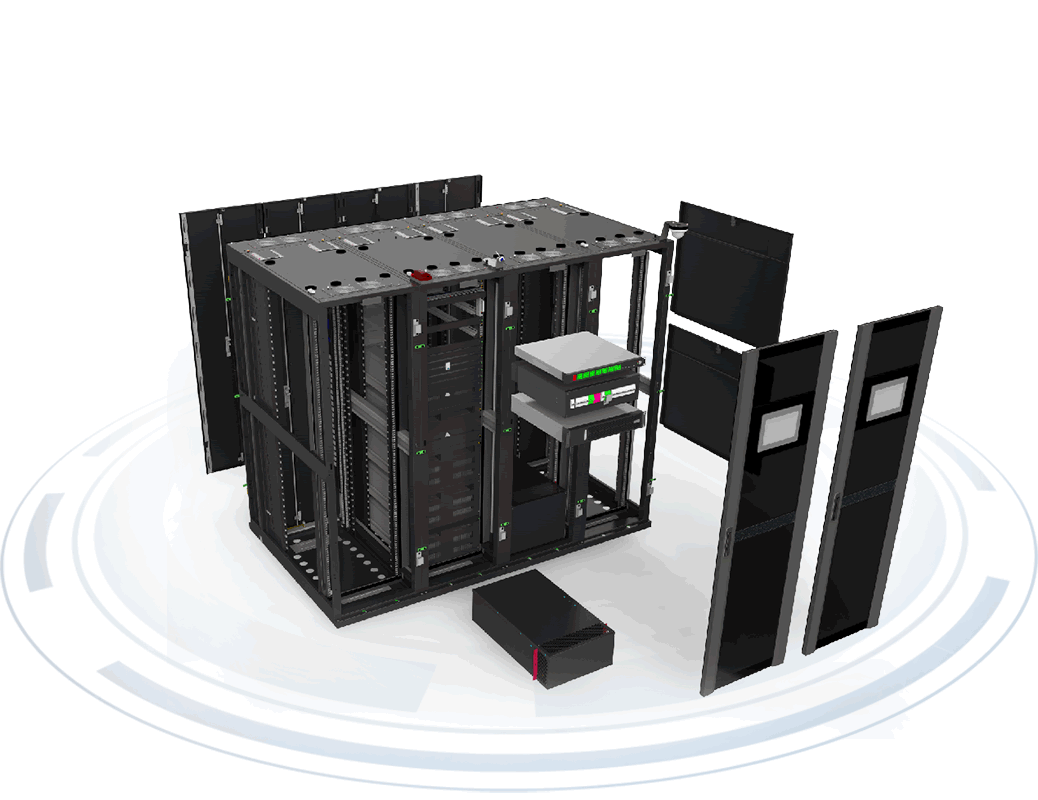

  • 按照 GB6650《计算机机房场地活动地板技术条件》的相关标准与要求,微模块机房全部安装无边全钢防静电活动地板,规格为 600mmx600mmx35mm,贴面为抗磨防火材料。该地板具有抗静电性能好、不起尘、易清洁、无色差,装饰效果好、整体感强、平整、耐磨、易除尘、不褪色等特点。
  • 敷设高架活动地板主要有三个作用:首先,在活动地板下形成隐蔽空间,可以在地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施(插座、插座箱等);此外,活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证;再次,活动地板下面可以用作空调送风静压箱。
  • 活动地板主要由两部分组成。A)抗静电活动地板板面;B)地板支承系统,主要为横梁支角(支角分成上、下托,螺杆可以调节,以调整地板面水平)。地板规格主要为 600×600 毫米。
  • 活动地板具有易于更换、灵活启闭、更换、更新、牢固的,稳定,紧密等特点。用吸板器可以取下任何一块地板。地板下面的管线及设备的维护保养及修理极其方便;当需要增加或减少地板上的设备或设备柜时,只要开启或盖闭对应设备的地板,同时调整好地脚螺栓高度即可。
  • 抗静电地板安装时,同时要求安装静电泄漏系统。铺设静电泄漏地网,通过静电泄漏干线和监控室安全保护地的接地端子封在一起,将静电泄漏掉。
  • 活动地板优先使用耐磨防静电贴面的防静电地板,抗静电性能较好,具有防火特性,长期使用无变形、褪色等现象;本项目新建高架活动地板面板尺寸 600mm×600mm±0.3mm,板芯厚度 30mm。集中载荷 5560N,均布载荷 33000N。地板安装后,用铝塑板踢脚板压边装饰。
厚度≥35mm
规格600×600mm
集中负荷值/分布负荷值≥5000n/≥16500n/m2
平面度≤0.75
原料类别B
防火指标B1 级
系统电阻(无地板覆面)≥1x108-1x1010 欧
活动抗静电地板性能指标

4 机房门窗工程

机房各功能间采用甲级钢质防火门,为便于门宽能保证精密空调等大型设备正常出入,门规格不低于宽 1000*高 2200mm,,钢质门表面应采用高品质亚光静电喷涂,门框三侧应有良好密封效果。

原有门窗户全部采用空心砖封起,并批烫、刮白。

要求门套内采用水泥灌装,新建墙体和门窗四周必须进行人工加固。

5 机房照明系统

本照明配电系统根据机房规范要求的照度、眩光限制、光源等参数进行设计。

本照明系统建议采用 LED 灯具,该灯具通过特殊的工艺,在灯具本体内镀上一层二氧化钛(TiO2)。二氧化钛具有优越的除病菌、去异味、快速清除装修污染、净化空气四大功效。二氧化钛是具有光催化功能的光半导体材料。二氧化钛之所以有如此如此大的威力,是因为二氧化钛吸收日光灯中的光线后,能产生氧化分解能力极强的氢氧自由基和活性氧。在氧化反应过程中,二氧化钛本身不产生变化或破坏本体结构,因此效果可保持 5 年以上甚至 10 年。二氧化钛无毒无害,作为一种媒介物,对人体无害。

一、照度选择

照度是计算机机房电气设计中十分重要的环节,也是保证计算机操作人员工作环境的重要指标。因此机房照度的均匀度(最低照度与平均照度之比)按实际需求设计,机房故障照明照度设置为机房照明的 1/10,安全出口标志灯照度不低于 0.5lx。

本方案照度设计为设备间离地面 0.8m 处不低于 500Lx,应急照明照度离地面 0.8m 处不低于 50Lx。值班室的平均照度离地面 0.8m 处不低于 200Lx。配电间及气瓶间的平均照度离地面 0.8m 处不低于 100Lx。

二、炫光限制

机房及其操作间应采用下列措施限制工作面上的反射眩光和作业面上的光幕反射:使视觉作业不处在照明光源与眼睛形成的镜面反射角上;采用发光表面积较大、亮度低、光扩散性好的灯具。优良的光质能减少疲劳,保证操作的准确性和提高工作效率。机房照明要求不闪烁、不眩光、照明度大,光线分布均匀,不直接照射光面,特别是显示设备和控制板。

三、应急照明系统

按照[GB50174-2017]《电子计算机机房设计规范》的要求,应急照明的照度宜为一般照明的 1/10,此处为 50Lx。应急照明灯配置为正常照明灯盘的一部分。机房内有 15%的灯具安装设置为应急灯,平时和普通照明一样由市电供电,当市电停止时,由 UPS 继续供电。
