中心机房是各类信息数据的处理中心,机房内放置的计算机设备、通讯设备、网络设备及辅助系统设备,需要非常严格的操作环境,以保证各个信息系统可靠稳定地运行。而系统可靠运行则要依靠计算机机房的严格的环境条件(机房温度、湿度、洁净度、供电质量及其控制精度)和工作条件(防静电性、屏蔽性、防火性、安全性等),也即本文分享的机房装修方案。

依据 GB50174-2017《电子信息系统机房设计规范》对机房分级的要求,设计时应根据机房的使用性质、管理要求及其在经济和社会中的重要性确定所属级别。电子信息系统机房划分为 A、B、C 三种级别。机房具体按照哪个等级标准进行建设,应根据数据丢失或网络中断在经济或社会上造成的损失或影响程度确定,同时还应综合考虑建设投资。等级高的机房可靠性提高,但投资也相应增加。综合考虑建设投资和数据丢失或网络中断造成影响的重要程度以及今后可持续发展的业务需求,本次数据中心机房规划参照国标《电子信息系统机房设计规范 GB50174-2017》B 级机房建设标准设计、建设。

1 机房装修设计思路

略,本部分一般根据项目实际情况具体调整,本机房项目之案例详见附件

2 数据机房装修原则

要体现出作为重要信息会聚地的室内空间特点,在充分考虑网络系统、空调系统、UPS 系统等设备的安全性、先进性的前提下,达到美观、大方、简朴的风格,有现代感。在选用装修、装璜材料方面,要以自然材质为主,做到简明、淡雅、柔和,并充分考虑环保因素,有利于工作人员的自身健康。符合装饰装修相关设计与施工规范。装饰效果主要体现:

  • 体现特点——要体现出作为重要信息会聚地的机房装修特点;
  • 突出重点——在充分考虑计算机系统、通讯、空调、UPS 等设备的安全性、可靠性、先进性的前提下,达到高雅、大方、简朴的风格;
  • 格调淡雅——机房室内装潢基本格调为简明、淡雅、柔和,宜用中性偏暖色调;
  • 宜于健康——在设计中选用装潢材料方面,要以自然材质为主,充分考虑环保因素。

3 机房装修设计方案

本次装修工程,是整个机房的基础,它主要起着功能区划分的作用,不仅包括一般机房装修所需要的铺抗静电地板、安装微孔回风吊顶,还包括为放置机架、服务器等设备的预留空间。本装修系统包括中心机房:吊顶工程、墙面工程、门窗工程、地面工程等几个部分,设计机房抗静电地板下总高 15mm 米,机房净高为 2.8 米。

3.1 机房吊顶工程

1.依据《电子计算机机房设计规范》(GB50174-93)第 4.4.1 条第四项:吊顶宜选用不起尘的吸声材料,主机房棚顶装修采用吊顶方式。

2.机房内吊顶主要作用:在顶棚以上到房顶的空间做为机房静压送风或回风风库、可布置通风管道;安装固定照明灯具、走线、各类风口、自动灭火探测器;防止灰尘下落等等。

3.根据本机房的实际情况。机房所有吊顶设计为单层吊顶,采用 XXX 金属微孔铝板以轻钢龙骨安装。微孔铝板厚度等于 0.8mm。并在吊顶之前做防尘保温处理。这样做有如下几个优点,

  • 有利于中心机房内防尘;
  • 有利于降低空调、新风的设计负荷量。

根据机房的形状特点,在机房区采用规格为 600*600 微孔金属板。天花基板采用合金喷塑板面,配合轻钢龙骨暗骨安装,天花立体感强、容易拆装。该天花机械强度高,不受潮,不变形,不起尘,容易清洁,且有吸音效果,色调柔和、不产生弦光,符合《GB50174-93》规范要求及《GB50222-95》的防火要求。在安装天花之前,将原楼顶清理干净及刷环氧聚氨脂防尘防潮漆二遍。

4.金属板的安装方法:

  1. 将吊件穿在龙骨上,每龙骨一个吊件,再用吊杆吊好,用弹片调节龙骨水平。
  2. 大面积吊顶要用 38 或 50 龙骨便于调节水平。
  3. 将扣板顺序插入扣紧,并将龙骨保险片压下锁住即可。
机房装修工程:机房吊顶方案
机房装修工程:机房吊顶方案

3.2 中心机房墙面工程

《电子计算机机房设计规范》(GB50174-93)第 4.4.2 条:机房基本工作间室内装饰应选用不起尘、易清洁的材料。墙壁和顶棚表面应平整,减少积灰面。第 4.4.4 条:电子计算机机房室内色调应淡雅柔和。

机房内墙装修的目的是保护墙体材料,保证室内使用条件,创造一个舒适、美观而整洁的环境。内墙的装饰效果是由质感、线条和色彩三个因素构成。

目前,在机房墙面装饰中最常见的贴墙材料饰面如铝塑板,其特点:表面平整、气密性好、易清洁、不起尘、不变形。该贴墙材料饰面基层做防潮、屏蔽、保温隔热处理。

本机房工程设计的墙面全部采用上海吉祥塑铝板贴面,颜色为象牙白色。具体做法是:首先在墙面固定高强度防火防水石膏板,然后粘贴固定铝塑板。铝塑板全部接地以满足防磁和屏蔽的要求。有木方处木方面上刷防火、防尘、防腐涂料,结逢处用黑色密封胶处理。踢脚板采用不锈钢拉丝板饰面,高度为 130mm。具体做法和完工效果图见下图:

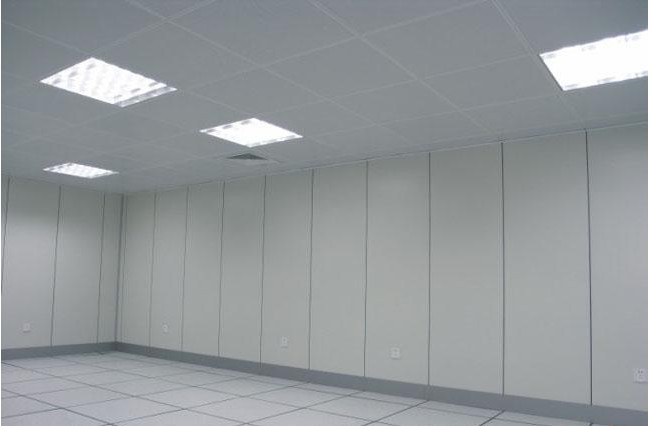

机房装修:机房墙面工程效果图
机房装修:机房墙面工程效果图

为了保证机房内设备的安全,所有本机房与外界连接的墙体的缝隙区(天花上或地板下)管线槽接口处均以防火泥堵塞,以防止虫、鼠进入机房。

3.3 机房门窗工程

根据要求,机房区域窗户全部做密封处理,材料:防火防水石膏板;铝塑板等。具体做法是沿着窗户内侧做双面石膏板内墙。中间填充 50mm 防火材料以满足防火、保温要求。在做石膏板内墙以前将原有玻璃窗户清洁干净,内部做好清洁、密封处理。为了保证机房视觉效果的整体一致,采用象牙白色铝塑板饰面。

  • 机房主门为钢制防盗门
  • 进入配电间的门为夹胶玻璃门

3.4 机房地板工程

根据《规范》第 4.4.1 条第二项:机房地面应铺设活动地板。活动地板应符合现行国家标准《计算机机房用活动地板技术条件》的要求。敷设高度应按实际需要确定。因为本次所选空调为上送风形式,所以地板铺设高度为 150mm。

1、机房工程的技术施工中,机房地面工程是一个很重要的组成部分。机房地板一般采用抗静电活动地板。活动地板具有可拆卸的特点,因此,所有设备的导线电缆的连接、管道的连接及检修更换都很方便。活动地板下空间可作为走线桥架的隐蔽空间。

2、活动地板下的地表面一般需进行防潮处理(如涮防潮漆等)。若活动地板下空间作为机房空调送风风库,活动地板下地面还需做地台保温处理,保证在送冷风的过程中地表面不会因地面和冷风的温差而结露。

3、活动地板的种类较多,根据板基材、材料不同可分为:铝合金、全钢、复合木质刨花板等。地板表面则粘贴抗静电贴面,如粘贴 HPL、PVC 、地板砖、大理石等。活动地板的不同选择直接影响机房的档次。不同质量的地板使用后,机房的效果大不一样。本次所选地板为:全钢无边 HPL 贴面防静电地板。

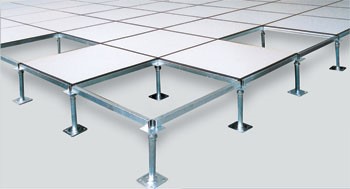

机房装修工程:机房防静电地板
机房装修工程:机房防静电地板

4、该机房采用全钢防静活动地板。该防静电活动地板采用优质合金冷轧钢板,经拉伸后点焊成形。外表经磷化后进行喷塑处理,内腔填充发泡填料,上表面粘贴高耐磨的防静电贴面。横梁采用优质管钢,四周无焊缝,整体做镀锌防腐处理。支架上托、下托采用模具一次冲压成型,套管采用无缝钢管,整体做镀锌防腐处理。

5、该地板是利用高新技术制作而成。具有美观耐用、防火、防滑、抗压、耐磨、耐腐蚀、防污、防水防渗透、无辐射、环保卫生易于施工,是一种永久性防静电地板。不受环境影响,通体都具有永久、稳定的防静电性能,体电阻和面电阻均小于 5×108Ω。承载能力强:均布载荷大于 1000 公斤/平米。尺寸精度高、互换性好、组装灵活、维修方便。系统有地板、横梁、支座组成。横梁和自身高度可调的支座用螺钉连结成稳固的下部支承系统,地板镶嵌入横梁围成的方格内。见下图所示:

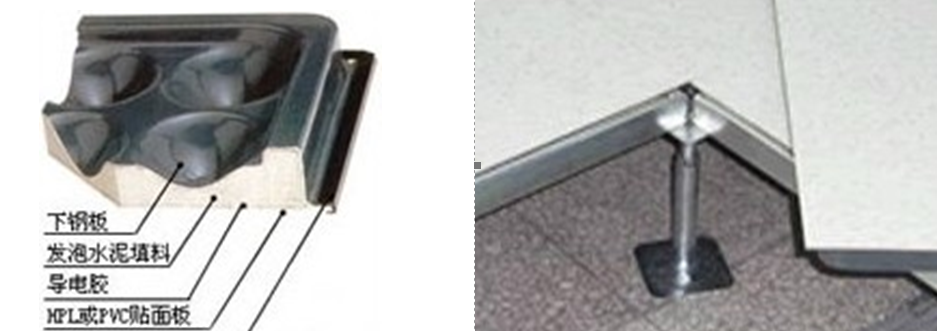

机房装修工程:机房防静电地板透视图
机房装修工程:机房防静电地板透视图

4 本机房装修设计特点

本机房工程设计,在保证给计算机网络系统提供安全一个安全、可靠的运行环境的基础上,处处体现了人性化的设计理念,例如:

  1. 采用绿色环保的装饰装修材料,最大程度的保护机房工作人员的身体健康;
  2. 力求装饰的艺术性,体现精湛与完美,创造和谐、舒适的工作环境;
  3. 机房装修精美、高雅、精致、线条流畅,体现了现代机房的风貌等。

本数据中心机房建设方案内容较多,包含了机房中的装修方案、供配电系统、动环监控系统、防雷系统、机柜系统、制冷系统等。本系列文章目录:

  1. 数据中心机房建设方案:项目背景与需求分析
  2. 数据中心机房建设方案:项目概述、设计依据及工程范围
  3. 数据中心机房建设方案:机房装修工程
  4. 数据中心机房建设方案:综合布线工程
  5. 数据中心机房建设方案:机房制冷系统及新风系统
  6. 数据中心机房供电方案:配电、UPS 系统、防雷接地
  7. 数据中心机房建设方案:机房消防系统
  8. 数据中心机房建设方案:动环监控系统
  9. 数据中心机房建设方案:KVM 系统
  10. 数据中心机房建设方案:门禁管理系统
