校园多功能厅信息化系统：舞台灯光、会议扩声、显示系统等

本文涉及之内容是一个中大型智慧校园项目的一部分，其中厅堂建设包含多功能厅、1#楼学术报告厅（高中部多功能综合厅）、15#楼学术报告厅（初中部学术报告厅）各一间，本文仅描述其中的第一间报告厅，其他内容见附件。

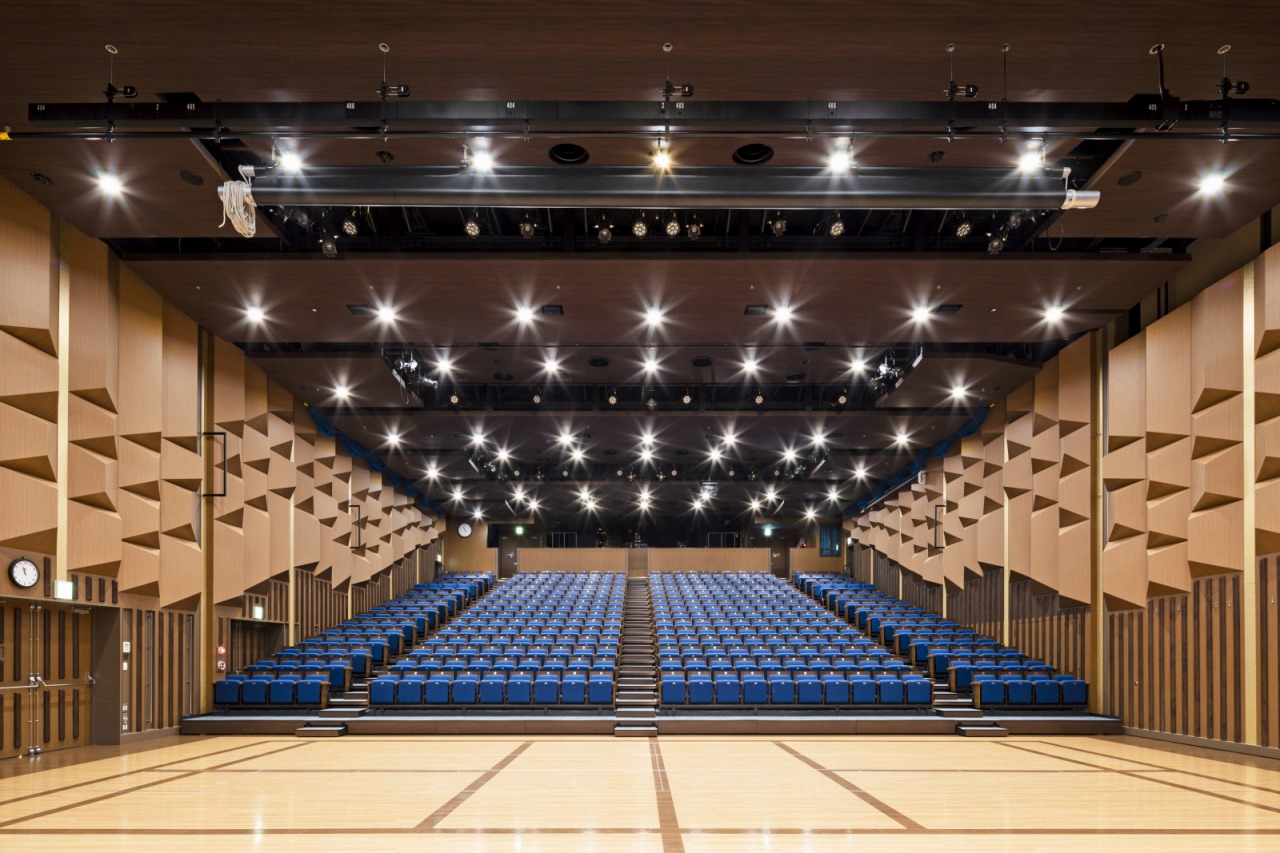

1#楼学术报告厅（高中部多功能综合厅）：位于 1#教学楼 1 层，大厅长 29 米，宽 15.9 米，主席台长 16 米，宽 6.6 米，建筑面积为 461.1 平米，可容纳 269 人以上。主要用于以大型会议、新闻发布会、学术报告等功能为主，兼顾综合性文艺演出的使用。是一个具备多功能的现代智慧先进化厅堂。

1. 厅堂系统设计说明

依据“安全、适用、经济、美观”的设计原则，结合灯光的不同使用特点和要求，以及报告厅的舞台结构尺寸，我们采用如下的设计思想。

选用 LED 数字螺纹聚光灯，作为会议照明的面光照度，以满足庄重、大方、明亮的会议照明。选用 LED 三基色柔光灯，作为会议照光，以营造舒适、轻松的会议环境。

2. 厅堂系统设计配置

面光：位于舞台外观众席顶部的上空，本方案建议采用 11 台 LED 数字螺纹聚光灯，射向舞台讲演区（表演区），用于舞台前区人物的面部灯。该灯灯珠规格为进口 200W 灯珠，该灯色温为 5600K 或 3200K，额定功率为 200W，这增强了主席台人物的立体感。也能吸引了观众席的注意力。

顶光：位于舞台上方，本方案使用 LED 三基色柔光灯作为顶光泛光照明，一共设计了三道顶光，这样很好的照亮了整个舞台。

侧光：舞台左右两侧各布置 6 盏 LED 染色帕灯作为补光。

会议室的布局也会对光线产生直接影响，为了保证良好的图像效果，在会议室布局方面也要注意以下问题：

1. 为了防止颜色对人物摄像产生的“夺光”及“反光”效应，背景墙应进行单独设计，最好采用均匀的浅颜色，通常多采用米色或灰色，不宜使用画幅，禁止使用强烈对比的混乱色彩，以方便摄像机镜头光圈设置。
2. 房间的其他三面墙壁、地板、天花板等均应与背景墙的颜色相匹配，忌用黑或鲜艳色彩的饱和色，通常采用浅蓝色、浅灰色等。每面墙都不适宜用复杂的图案或挂复杂的画幅，以免摄像机移动或变焦时图像产生模糊现象，同时增加编码开销。最好将窗户密封或者安装茶色玻璃，也可以挂厚布窗帘以防止阳光直射设备。
3. 摄像机镜头不应对准门口，若把门口作为背景，人员进出将使摄像镜头对摄像目标背后光源曝光。

该厅堂要求完全符合会议室灯光光学比例要求，光照强，使画面有纵深感。照度均匀，有立体感，会议室整体色温一致，背景无阴影，灯光调整灵活，整体画面参差感强，完全满足拍摄需求。

3. 厅堂系统设计标准

• 《LED 显示屏通用规范》——SJ/T11141—2012
• 《LED 显示屏检测方法》——SJ/T11281—2007
• 《包装储运图示标志》——GB/T191-2008
• 《电工电子产品环境试验第 2 部分：试验方法试验 A：低温》——GB/T2423.1-2008
• 《电工电子产品环境试验 第 2 部分:试验方法试验 B：高温》——GB/T2423.2-2008
• 《电工电子产品环境试验第 2 部分：试验方法试验 cab：恒定湿热试验》——GB/T2423.3-2016
• 《信息技术设备的安全》——GB/T4943-2011
• 《电子测量仪器通用规范》——GB/T6587-2012
• 《微型计算机通用规范》——GB/T9813-2000
• 《视频显示系统工程技术规范》——GB50464-2008
• 《视频显示系统工程测量规范》——GB/T50525-2010
• 《智能建筑设计标准》——GB/T50314-2015
• 《安全防范工程技术规范》——GB50348-2004
• 《综合布线系统工程设计规范》——GB50311-2016
• 《数据中心设计规范》——GB50174-2017
• 《计算机场地通用规范》——GB/T2887-2011
• 《建筑物电子信息系统防雷技术规范》——GB50343-2012
• 《民用建筑电气设计规范》——JGJ／T16-2015
• 《电气装置安装工程接地装置施工及验收规范》——GB50169-2016
• 《计算机软件文档编制规范》——GB/T8567-2006
• 《计算机软件需求规格说明规范》——GB/T9385-2008
• 《计算机软件测试文件编制规范》——GB/T9386-2008
• 《计算机软件测试规范》——GB/T15532-2008
• 《信息技术设备 安全 第 1 部分：通用要求》——GB4943.1-2011
• 《信息技术设备的无线电骚扰限值和测量方法》——GB9254—2008
• 《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16a)》GB/T17625.1-2012

4. 高清图像显示系统

本设计在舞台正中安装一块 P2.0 规格的室内 LED 像素间距 1.5625mm，单元模组尺寸：256mm*128mm，单元模组分辨率：128 点 x64 点，像素密度为 250000 点/㎡，面积 32.8㎡的全彩 LED 显示屏；在舞台两侧安装两块 P2.0 规格的室内 3.7㎡的全彩 LED 显示屏；在舞台正中上方安装一块 P3 规格显示面积为 15808mm456mm 的室内单色 LED 显示屏取代舞台横幅。本次项目拟安装 3 块室内全彩 LED 显示屏及 1 块室内 15808mm*456mm 单色 LED 显示屏。

5. 多媒体智慧控制平台系统

采用智慧会议调度平台，通过无线触摸屏、计算机统一控制电动投影幕、投影机吊架等各类设备，实现各类场景快速设置，设备统一、集中控制。用户可以同时通过计算机（或触摸屏）进行控制。联网的任何一台计算机都能具备控制能力。插卡式模块化的结构设计，1 路/2 路/4 路板卡可选，支持 10 槽位输入和 10 槽位输出应用灵活，4×200W/8Ω（可根据后端扬声器功率定制），中控系统可实现采集设备控制：摄像头状态（方向、焦距、定位等）；拾音设备（麦克风、会议系统）状态、参数等；输出设备控制：设备电源开关、显示的输入/输出信号源、显示设备参数（如：亮度）等；扩音设备信号源选择、扩音设备参数（如：音量）等；专业设备控制：视频会议设备、录播系统等；周边设备控制：灯光、空调、窗帘及升降架、幕布等。

高清混插式矩阵，采用插卡式模块化的结构设计，含音频输出，1 路/2 路/4 路板卡可选，应用灵活，便于系统升级、扩容及维护。8/16/32/64/128 路输入输出可选，信号种类支持：CVBS、YPBPR、VGA、DVI、HDMI、Fiber、HDBaseT 等接口形式，交换核心信号传输速率高达 12.80Gbps，数字信号运用了点对点无压缩传输方式，有力保证了图像信号的高保真输出；独特的信号链路屏蔽设计技术，大大保证信号的完整性；分辨率：输入输出都支持 640×480 到 1920×1200 的分辨率；高清数字 128×72 交换核心，允许每板 6 路配置，模块化结构，双电源备份，有效保证系统的稳定性。

6. 数字会议系统

1. 会议室内共 10 个席位，拾音发言设备采用数字会议系统。发言单元安装于每个席位正前方，能空出位置方便与会领导放置资料及纸笔茶杯等物品。
2. 选用的发言单元采用双咪头会议单元，拾音效果明显强于一般的传统长杆咪头会议单元，可满足与会者发言演讲、会议讨论等功能。
3. 为提供备份功能，另外配置一组模拟线，在主会议桌对角处安装隐蔽接口，当发言设备出现故障时可做备份使用。

7. 扩声系统的组成及功能

高中部学术报告厅扩声系统设计有主扩声（左右声道线阵扬声器系统+线阵低音音箱）、专业返听音箱、声场环绕扬声器、DANTE 数字处理器、DANTE 数字媒体矩阵、数字声学环境系统处理矩阵、数字调音台和音源等 DANTE 设备组成。根据不同声压级的设计可以满足会议还音的扩声要求。

报告厅专业扩声系统由主扩声音箱、声场环绕扬声器、DANTE 数字处理器，DANTE 数字媒体矩阵、解码器、音源（片源）组成，配合视频显示系统，根据不同音源声道的不同，可以满足多种模式音频的扩声要求。

8. 专业会议摄录灯光系统

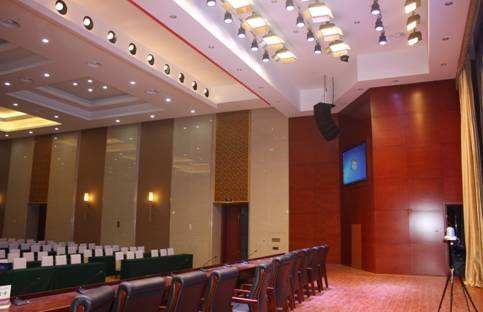

9. 舞台机械及幕布系统

它主要用于会议开始和结束的启闭，有时也用作场幕使用。本方案设计目的是作为会议时的背景，增加会场的庄严性、高端大气。另外在其后面的金属幕不使用时可以很好的保护金属幕布。类型有对开式、升降式、串帘式、均匀式等。

本方案要求舞台幕布都经过了防火阻燃处理，符合部 GB5455-85《纺织物燃烧性能测定垂直法》防火要求，其耗氧指数远大于标准。幕布有阻燃和不阻燃两种，满足客户的不同需求。

舞台吊杆是舞台上使用频繁的机械。它主要用于悬吊和升降各种幕布、灯具、布景等物，多功能厅舞台吊杆系统共设计了 2 道固定侧灯杆、7 道电动升降吊杆及 2 道电动对开幕布系统，其中：1 道电动会标（前檐幕）、1 道无极调速大幕拉幕机、1 道电动对开底幕、3 道电动灯光吊杆、1 道电动面光灯光吊杆、1 道电动横侧条幕吊杆、1 道电动景杆。所有电动吊杆均采用双出轴多层缠绕卷扬式，配置高品质的 K 减速机和四级制动电机，最大限度地降低了机械的噪音，增加机械系统稳定性。

10. 专业扩音系统

该厅堂为全校师生提供一个演讲、集会、会议、学术报告等为一体的综合服务场所。因此，向与会者传送清晰的声音是会议、演讲、报告扩声的基本要求。使用频率大、使用时间长是其特点。因此对于设备长时间运作的稳定性、动态反应能力、传输距离的要求都非常高。尤其是音箱系统，要求使用清晰度高、高声压级、覆盖范围精确、声音优美。在该厅堂的音箱我们要求一律采用双十寸的 DANTE 线阵扬声器系统，其重量轻的特点能满足安装安全的条件，其功率大、稳定性好、高温退磁强，被广泛应用于档次高的扬声器系统。该厅堂使用时间长、音质要求高、声压级大、动态范围广等特点，必须使用这些高档的扬声器设备。

主扩声扬声器的布局和选用上采取线阵低音音箱带左右声道线阵扬声器系统作为主扩声系统，线阵低音音箱为 15″的低音驱动单元且内置 D 类功放，通过 DANTE 网络传输技术使音频信号进入音箱达到扩声目的，其功率达到 800W（AES）,2400W（PEAK)，满足音频低频下限的扩声，提高音频震撼力。左右声道线阵扬声器系统每只扬声器系统由 2 只 10″低音单元和 1 只 3 寸高音单元组成，额定功率达到 600 瓦，其最大声压级达到惊人的最大声压级＠1m：128dB。这为该厅堂无论在音乐语言还是影院扩声都能获得足够的声压级。将这 2 组主线阵低音音箱与左右声道线阵扬声器系统分别使用专用隐藏吊挂安装于舞台前左右两侧区域，，以达到声音对全场的高覆盖率保证声音的饱满度与浑厚感。

4 只专业返听音箱是为舞台上进行扩声，使台上人员能够感受音频扩声的播出效果。

系统设置了 6 只声场环绕扬声器。我们根据高中部学术报告厅的面积大小使用声场环绕扬声器分布安放在观众区左右两侧墙壁，负责对主扩音系统声音覆盖的盲区进行补音，以便让前场的观众体验更加完整的声音效果。扬声器系统的合理布局和选型满足了观众区域声音的响度、声场均匀度和音质等要求。

10.1 音响控制室设计要求

音响控制室观察窗要足够大，应能观望主席台和三分之二以上的演区。观众厅后部的音响控制室，其观察窗应能敞开，以便能直接听到厅内声音。窗台标高应高于最后一排地面标高 1.7m 左右，这样观众就不会遮挡视线。音响控制室内的观察窗、调音台位置与其他设备的位置布局要合理。最好能够做到音控师坐在调音台前的座位上通过观察窗可看到场内情况，侧头可以看到机架上的所有设备。

远离灯光控制室，为避免强电对弱电的干扰，音响控制室必须远离灯光控制室。在音响控制室位置确定，传声器插座接线盒位置确定，音箱系统布置位置确定之后，就可以根据建筑物的结构、避开强电干扰，作出经济合理的扩声系统管线设计。

较好的声学环境，音响控制室也应有较好的声学环境以利于监听，最好能直接听到场内的声音效果。平顶天花板和墙面应适当做吸声处理。

10.2 无线电子桌牌系统

无线电子桌牌系统是显示与会者姓名和职务及会议 LOGO 、会徽会标并可实现多种会议服务功能的会议桌面终端显示设备，它外形美观，用于取代目前习惯使用的传统一次性人名桌牌，并把会议常用的人名显示和会议提示信息等功能，用数字技术完美地结合在一起，从根本上提高了会议的直观性、互动性、智能性及美观性，该产品的特点是：数字化、网络化、可反复使用，节能、环保，更好地完善了以往会议的不足，代表了未来会议系统向智能化、人性化发展的方向。

10.3 LED 电子会标

• 实时与电脑显示同步或脱机显示,各种的文字图形显示,亮度高，且亮度可调，能够充分满足客户各种应用环境的需求及变化。
• 高清电视机通过返显移动推车可自由移动或放置，开会时移动过来当返显使用，演艺及影院放映时可挪开，方便灵活。
• 环绕电视 4 台挂在墙上，录播控制室采取超高清显示屏作为监视器，保证系统正常运行。

10.4 数字调音台

数字调音台是整个音响系统的枢纽，也是整个音频处理系统的核心，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工。考虑到学校多功能厅舞台会议和会务活动或大型会议音频信号较多，本方案配置了配备 DNTE 协议转换器，用于模拟信号编码为 DANTE 网络数字信号传输至数字调音台，降低了音频信号的磨损，使会议的稳定性和还声性能大大提高。

11. 音响控制室

本方案建议采用密闭型音响控制室位置常设在侧台或观众厅后面。设在后台的优点是靠近舞台，联系方便，传声器的连接线短，但要全面观望舞台较困难，尤其是不能根据直接聆听厅（场）内的声音进行调音。音响控制室设在观众厅后面的优点是能观望整个舞台，可根据厅内的声音大小进行调音，缺点是离舞台远，联系不便，不易看清，传声器电缆较长，安装较麻烦。

本系列智慧校园建设方案分享了一个中大型普通中学智慧校园的真实案例，该项目公开招标中选的价格逾三千六百万元，项目内容繁多请点击目录中的链接查看相关章节。另外本站在分享时为方便阅读删减、重构了部分内容，原始方案见系列第一篇文章分享的附件。
