电梯控制系统用于对电梯的呼梯使用权限及楼层通行权限进行控制管理,结合视频监控、安防报警、消防报警等多个子系统的联动控制,以及详细的通行记录(刷卡及抓拍数据)、丰富的报表查询输出等功能应用,从而实现校园高安全的楼层通行管控,提升校园的整体环境安全。系统可实现对公共楼层(如教学楼、行政楼)及管制楼层(如办公楼层及建筑设备机房楼层)的区分管理,满足校园梯控应用需求。

本梯控系统的应用无须改变建筑原有电梯系统,不会对电梯的使用安全造成任何影响,既可独立自成系统使用,亦可接入一卡通系统平台作为子系统使用。本系列文章介绍了中控一卡通解决方案,文章列表:

  1. 一卡通系统解决方案:一卡通总体架构和功能简述(附件下载)
  2. 一卡通系统解决方案:百傲瑞达智能安防综合管理平台
  3. 一卡通系统解决方案:门禁管理系统开门验证方式
  4. 一卡通系统解决方案:停车场管理系统
  5. 一卡通系统解决方案:人员通道管理系统
  6. 一卡通系统解决方案:电梯管理系统
  7. 一卡通系统解决方案:访客管理系统
  8. 一卡通系统解决方案:消费管理系统
  9. 一卡通系统解决方案:在线巡更管理系统
  10. 一卡通系统解决方案:人证核验系统

1. 梯控管理系统拓扑图

一卡通系统解决方案:电梯管理系统

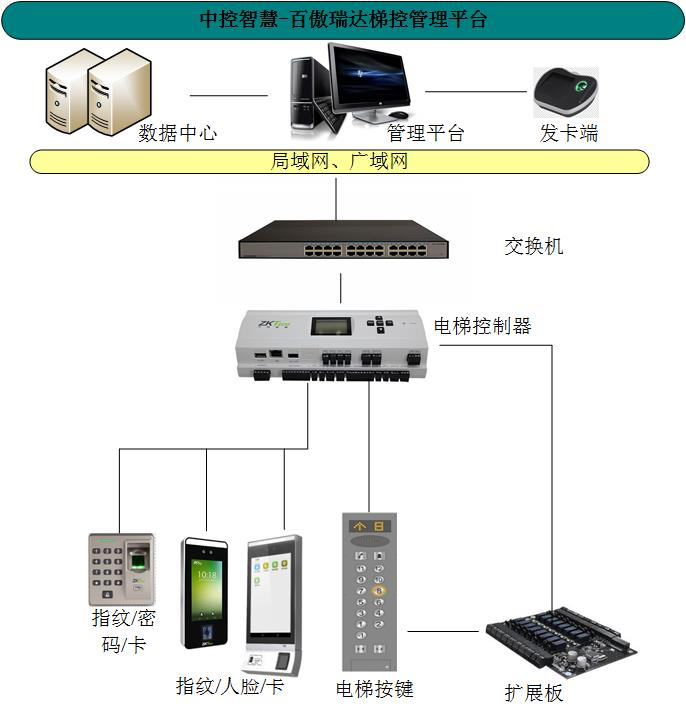

电梯管理系统拓扑图

电梯楼层管理系统包括管理软件、楼层控制器(EC-100 控制器)、扩展板(EX-16)、前端人脸/指纹/卡识别设备、选配联动摄像头抓拍等设备;各部分间的通讯方法:控制器与服务器看选采用 TCP/IP、RS485 通讯;控制器与楼层扩展板采用 RS485 通讯;控制器与前端读卡设备采用 wiegand 通讯;控制器或楼层控制器与电梯楼层按键采用无源触点连接。

2. 梯控系统工作流程

一卡通系统解决方案:电梯管理系统

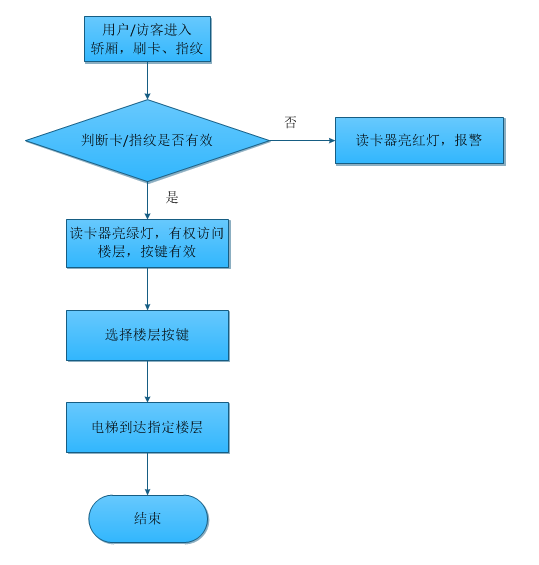

电梯管理系统流程图

3. 梯控系统特点与功能

3.1 梯控管理系统特点

  • 模块化  系统采用模块化设计,不会对原有电梯系统的功能、特性、安全等技术性能产生影响;同时对于系统自身组件的添加、减少不影响其他组件和整套系统的正常运行;
  • 自检性  系统具备自检功能,当电梯控制设备发生故障时,系统自动报警,释放控制权限切换回电梯原有的操作方式,以避免在系统故障时给用户使用带来不便;
  • 开放性  系统为开放性系统,严格执行相关的国际标准和工业标准,与电梯系统的各设备协同运行,联动对讲系统、消防报警、视频监控系统等系统。

3.2 梯控管理系统功能

基本功能:

  • 系统具有强大的数据处理能力,具备管理 30000 张卡,3000 枚指纹,同时可存储 1000000 条电梯使用记录;
  • 系统支持灵活设置多个时间组、门状态、节假日和不同人员的各种权限,对丢失卡或辞职人员进行注销权限处理,以免让非法人员进入电梯;
  • 系统采用真正的以太网加 RS485 工业总线双通讯技术,保证通讯的通畅、可靠;
  • 插入式 SD 卡,双重数据备份,如遇系统故障,可恢复持卡人及事件记录;
  • 控制器可在故障后可自动切换回电梯原有的键盘操作方式,以免在发生意外是用户盲目使用造成危险;
  • 具有消防信号输入接口,当消防开关信号启动后,IC 卡电梯系统不工作,电梯恢复到原状态(提供的消防信号应该是无源的干接点信号);
  • 系统记录每次成功刷卡使用电梯的相关信息(包括使用者卡号、使用时间、所使用的电梯位置、所到达的楼层等信息),都可上传至服务器,以作统计、打印、存档、查询;
  • 使用非接触 IC 卡,读写无磨损,使用更方便;
  • 控制器各输入输出接口都具有过流、过压、反压保护,使控制器工作更加稳定;
  • 控制器具有功能完善的管理软件。

特点功能:

  • 采用 B/S 架构软件,无需安装客户端,操作更简;
  • 系统可以与视频监控系统联动,实现硬盘录像机的管理,实时视频查看,视频录像查询,联动事件发生时自动弹出实时视频、视频刷卡抓拍等功能;
  • 比对在控制器主板上完成,前端识别只传输卡号,系统更快、更安全;
  • 软件建立在多级管理角色上的权限管理,能保证用户数据的保密性;
  • 控制器各输入输出接口都具有过流、过压、反压保护,使控制器工作更加稳定;
  • 提供开发包进行二次开发,完美地把我们产品集成到您所需的系统.。

4. 梯控系统设备清单和配置简述

略,详见附件
