本系一卡通解决方案文章(目录见文末)将介绍一个综合性门禁管理平台,包括访客与通道、门禁、停车、会议、梯控等系统,旨在为人们提供一个高效、便捷、安全、可靠、舒适、节能环保的生活、工作环境。

1. 车牌识别系统

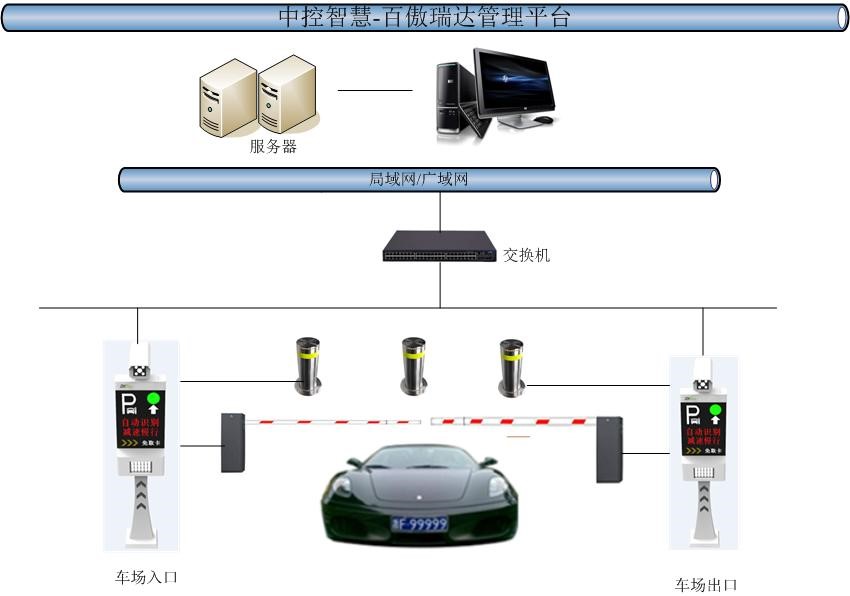

针对车辆出入控制管理,以及结合高安全、高防恐的防冲撞安全保护需求。采用车牌识别一体化设备+升降防撞柱,满足了纯车牌识别应用环境的使用并更加了安全保护管理措施。停车场系统拓扑图如下:

停车场系统拓扑图
停车场系统拓扑图

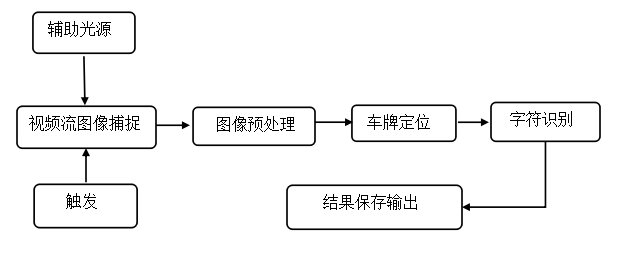

停车场系统流程图如下:

停车场系统流程图
停车场系统流程图

2. 车牌识别一体机简介

2.1 车牌识别一体机的特点(一般厂商的产品都差不多)

  • 识别系统对环境的依赖性降低至最低程度,可实现全天候正常工作,且识别率保持较高水平;
  • 基于 LPR 识别系统提高了识别的速度和准确性;
  • 可识别的最小号牌宽度为 70 个像素;
  • 适应复杂的气候及光照条件,如阴天、雨天、晚上仍可保证高识别率;
  • 适应高速大流量,车速在 60km/h,单车道流量为 30 辆/分钟时仍可保证高识别 (>98%);
  • 实现对视频图像的逐帧处理,视频流触发,不用埋设地感线圈,避免破坏路面;
  • 工程安装简便、运行稳定,不干扰用户已有系;
  • 无需地感及车辆检测器,节省成本且施工简单快速,极大的缩短施工时间;
  • 具有极高的处理能力,对车辆行进过程中所有图像都进行识别和处理,不依赖于单张图片,有效提高设备对复杂环境的适应能力;

2.2 车牌识别一体机的适应能力

1. 适应不同光照的能力

在工程现场环境比较复杂,例如:烟雾、雨雪、日光不同角度的照射、车灯以及大型广告牌等都有可能对识别系统造成干扰,特别是采用外触发方式的识别设备,其识别率严重依赖于所抓拍的图片,当抓拍的瞬间,车辆牌照处在受干扰位置,会造成误识别。

我公司的车牌识别算法对视频图像进行逐帧实时处理,车辆在运动过程中,角度、光照是不断变化的,总会在某些时刻车牌是清晰的,一定会采集到一些车牌清晰的视频帧用于分析和识别,因此我公司的车牌识别设备对光线、气候的抗干扰能力极强。

2. 对闯关车辆和超低速行驶车辆的适应能力

由于采用高速算法平台,适应时速 60 公里/小时的车速,使得车辆在超高速(闯关冲卡车辆)行驶或超低速行驶时都能准确识别车牌号码抓拍图片,避免了因高速车辆通行路口无法捕获的现象发生。

3. 车牌识别系统工作流程

3.1 入口车牌识别系统工作流程

1)入口设备配置

序号设备名称数量
1车牌识别一体机(包含一体支架、补光灯、主控板、网络摄像机、
显示屏、电源、语音模块)
1 套
2入口道闸1 台
3车辆检测器( 含地感线圈)1 套
4防撞柱2 台

2)工作流程

当车辆驶入入口的摄像机识别区域,摄像机会自动捕捉并识别进入该区域的车牌号码,并对车辆类型进行判断:

  1. 如果该车是固定车辆,系统可选择自动开闸放行,防撞柱下降,并抓拍照片保存车辆信息到数据库。
  2. 如果该车是临时车辆,当该车进入摄像机捕捉范围时,可提前在系统设置对临时车的放行权限,可以选择自动放行或手动确认开闸,同时开始计时并抓拍图片后将车辆信息保存到数据库。
  3. 无法确认车辆:对于系统无法确认和辨识的车辆,可以手动确认开闸,防撞柱下降放行,并将车牌信息记录,并且同时开始计费,以产生正确的费用。

同时,一体机显示屏上面会显示车牌信息,剩余车位、以及缴费信息,并欢迎入场。车辆驶过复位地感线圈后,道闸会自动放下,防撞柱上升。

车辆防砸保护功能:在车辆驶过复位地感线圈后,道闸开始下落,若在此时车辆又返回到复位地感线圈上,则道闸停止下落,直到车辆再次离开复位线圈时,道闸才下落。此过程可以一直循环,直至道闸落到最低位。

整个过程自动完成,无须工作人员干预。车辆一直处于行驶状态,无需暂停。

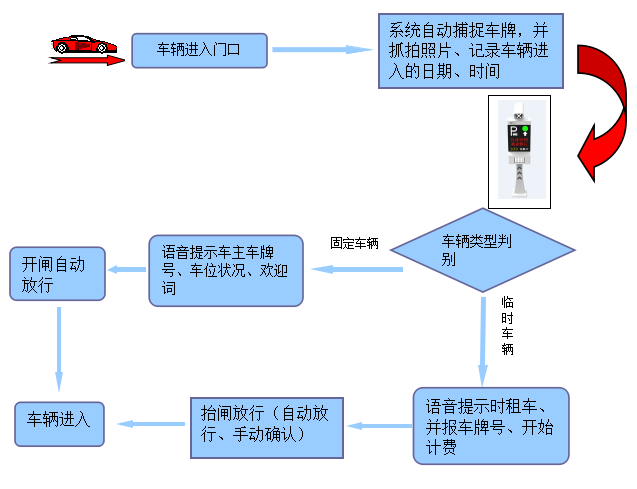

车库入口流程图:

停车收费入口流程图
停车收费入口流程图

3.2 出口车牌识别系统工作流程

1)出口设备配置

序号设备名称数量
1车牌识别一体机(包含一体化箱体、补光灯、车牌识别摄像机、
显示屏、电源、语音模块)
1 套
2出口道闸1 台
3车辆检测器( 含地感线圈)1 套
4防撞柱2 台

2)工作流程

当车辆驶出出口的摄像机识别区域时,摄像机会自动捕捉并识别进入该区域的车牌号码,并对车辆类型进行判断:

a、如果该车是内部固定车,则对车辆信息进行比对,并拍照保存。比对完毕后,系统自动开闸放行,防撞柱下降,整个过程一体机自动完成,无需停车等待。

b、如果该车是临时车,则按临时车收费标准进行收费,并拍照保存图片到数据库,如果对临时车进行收费,一般软件上手动确认开闸放行。也可设置自动放行。

c、对无法识别的车辆,要人工录入车牌号码进行比对,找出入场记录,并拍照记录进数据库,如果涉及收费的话,按正常的收费标准收费放行。

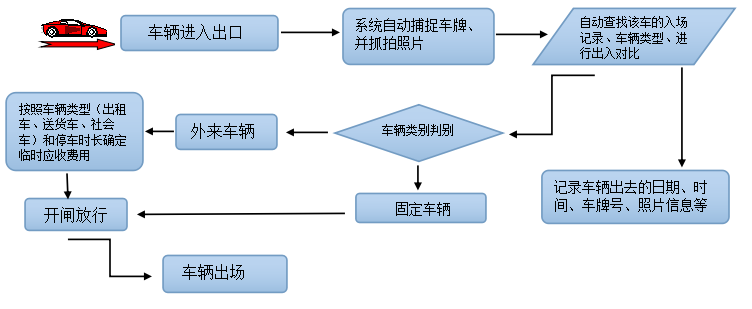

出口流程图:

停车收费出口流程图

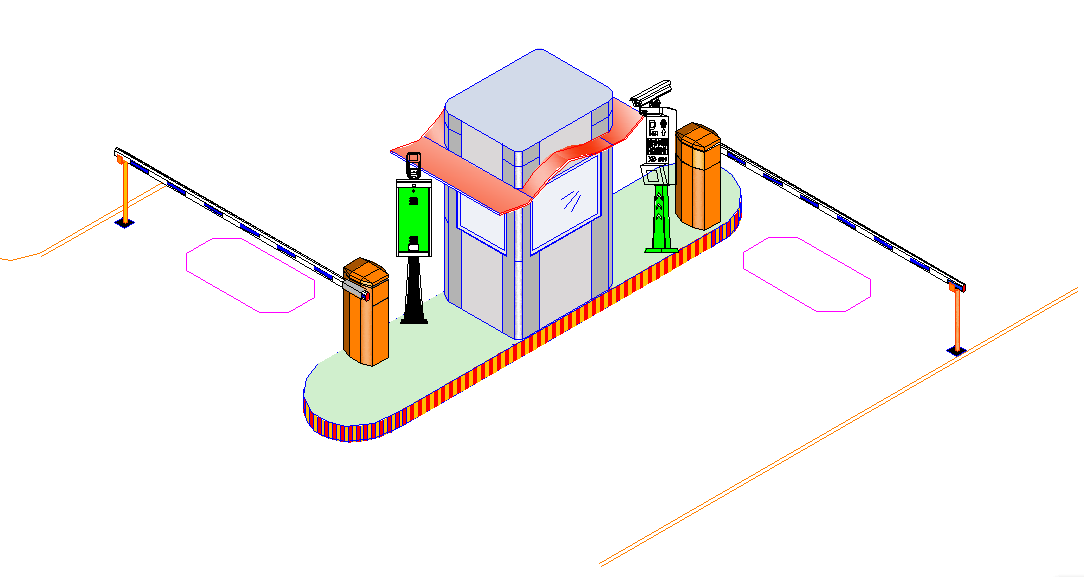

4. 车牌识别系统安装示意图

每个出入口安装一台车牌识别一体机,一体机包括车牌识别摄像头、LED 显示屏、 专用补光灯、语音模块、一体机箱体等,该套车牌识别一体机设备安装简单、维修方便,安装时只需将网络摄像头镜头指向车道前方约 4.0-5.5 米的地面处对准车牌识别区域即可。

具体安装位置如下图所示:

车牌识别系统安装示意图
( 注:具体的施工要求,应当根据客户的现场需求来配置,并另作详图 )
