门禁系统，可以为人员的进出口管理使用，还有助于内部的有序化管理。它将时刻自动记录人员的出入情况，限制人员的出入区域、出入时间；也礼貌地拒绝不速之客。

同时也将有效的保护您的财产不受非法侵犯。集通道安全管理、自动化控制、警报处理、事件记录、多系统联动为一体，对安全防范区域内各场所的人员出入进行控制管理，加强内部管理和重点场所的自动安全防范的管理系统。本系列文章是整体的一卡通解决方案，文章列表：

1. 门禁系统拓扑图

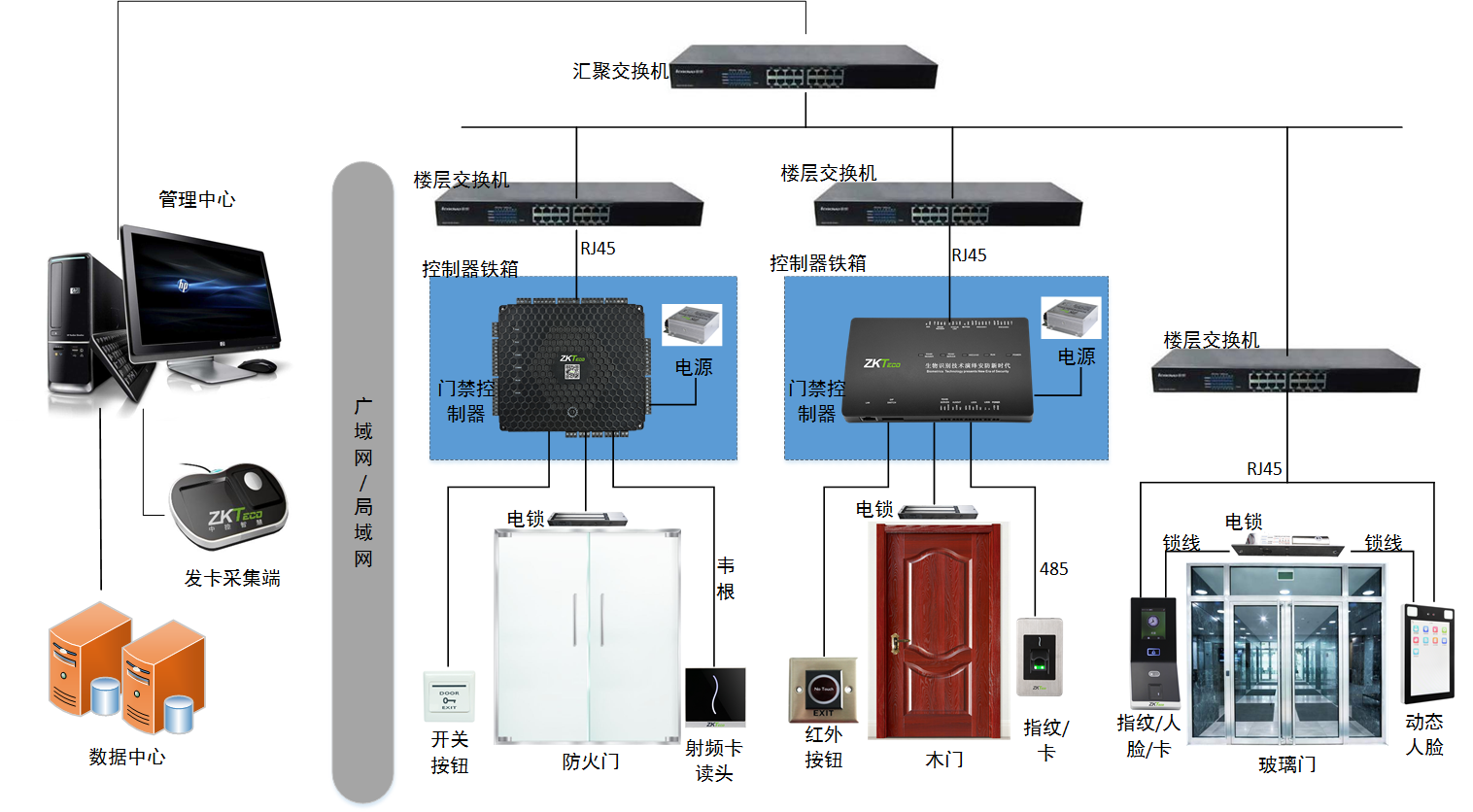

下图为门禁系统拓扑图，控制室、消防控制器室、重点安全防范区域进行门禁一体机的设置，一体机附近预留一个 AC220V 的插座，作为取电口。控制器和一体机采用 TCP/IP 通讯方式，需布一条 8 芯的超五类线（一般的计算机网线）到最近的局域网网络交换机或 HUB 作为组网线。

读卡器到控制器的线，建议用 8 芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接 LED 线），数据线 Data1 Data0 互为双绞更好。线截面积建议 0.22 平方毫米以上。最长不可以超过 80 米。屏蔽线接控制器的 GND。加粗或者双股合一股给读卡器供电，有助于提升读卡器的性能。（也可以采用其他多芯屏蔽的五类线）

按钮到控制器的线，建议采用两芯线，线径在 0.3 平方毫米以上。

电锁到控制器的线，建议使用二芯电源线（如果电锁带门磁信号就采用四芯线）截面积在 1.0 平方毫米以上。如果超过 50 米要考虑用更粗的线，或者多股并联，最长不要超过 80 米。如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警互锁等功能，门磁线可不接。

通讯线：（控制器到控制器，控制器到电脑）

TCP/IP 通讯方式的系统：和电脑网络的布线的方法一样，控制器到 HUB 用普通网线，距离要小于 100 米，越长对线的质量要求越高。建议使用有品牌的网线。
