随着智能城市、大数据时代的来临,无线通信将实现万物连接,目前已经出现了大量物与物的联接。此次重庆市XXX区停车智能互联的建设首当其冲。在做了充分的现场调研,进行各方面的分析对比,将地磁技术应用于路内停车场管理系统,本系统主要有城市道路路内停车收费系统和封闭停车场收费系统。

利用地磁技术的优势,只需无线地磁探测器设备,减少了节点控制器中间通讯设备。无线地磁探测器检测到车位信息直接通过NB-IoT网络通讯技术上传至管理后台,管理后台进行信息统一处理存储,手机APP 、手持收费终端访问后台数据库,实现路内停车场车位查询、车位预约、车场导航、车牌绑定、自助缴费等功能。

1 目前停车系统的问题痛点

  1. 收费落后,人工收费为主
  2. 收费效率低,管理有限
  3. 导致跑冒漏滴严重
  4. 监管无从谈起

2 多场景停车收费建设方案

2.1路边停车

通过安装在每个车位上的无线地磁探测器,实时获取各个车位的车辆信息。数据从基站最终传送到平台,由平台服务器完成数据处理,并将处理后的车位数据发送到手机端、手持收费终端,从而实现空车位信息发布查询功能。

系统同时将数据信息存放到数据库服务器,用户可通过计算机终端查询停车场的实时车位信息及车场的年、月、日统计数据。

2.2封闭车场

通过安装进出口车牌识别摄像机以及控制闸杆,精准识别车辆信息,将数据转送到平台,完成数据处理及汇总。

城市智慧停车收费系统综合解决方案

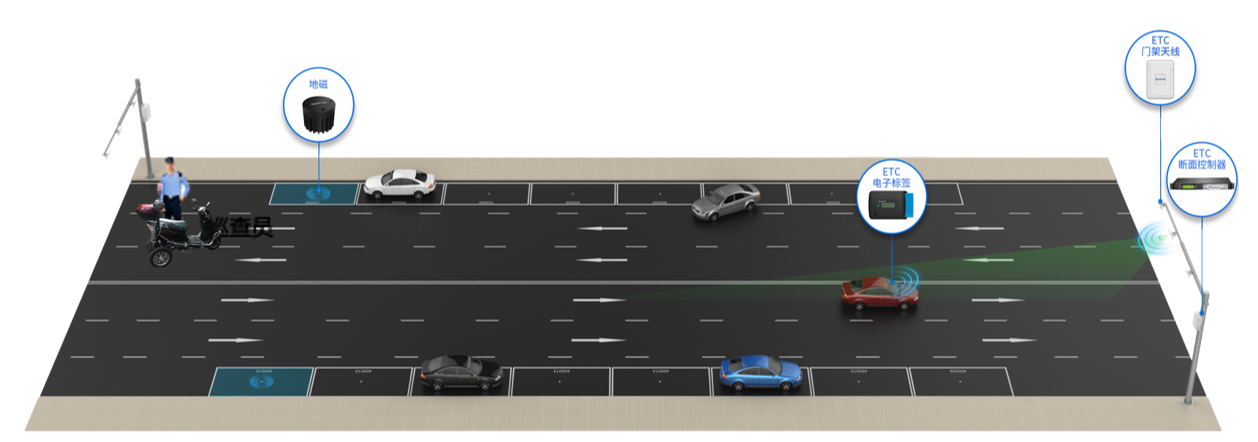

3 路边停车收费系统组成

  • 手持收费终端APP:适用于路段管理员使用,具备签到签退、拍照识别车牌、收缴车费、扫码支付、凭证打印等管理功能。接收平台推送的车位状态信息,实现车辆进出场自动提醒,有效的提升路内收费人员工作效率。
  • 巡逻车:适用于路段管理员使用,自动拍照识别车牌、上传车位状态信息,实现车辆进场上报,有效的提升路内收费人员工作效率。
  • 车主公众号应用端:为车主提供自助签停、停车缴费、订单查询、消息推送、电子发票等实用功能。
  • ETC:当停车订单生成以后发给ETC门架系统,由ETC门架天线对过往的待缴费ETC车辆执行前端扣费
  • 收费系统:摄像机以及道闸管理封闭停车车牌识别收费问题
  • 其他的图片、详细拓扑见附件。
城市智慧停车收费系统综合解决方案
ETC

4 城市停车收费系统应用流程

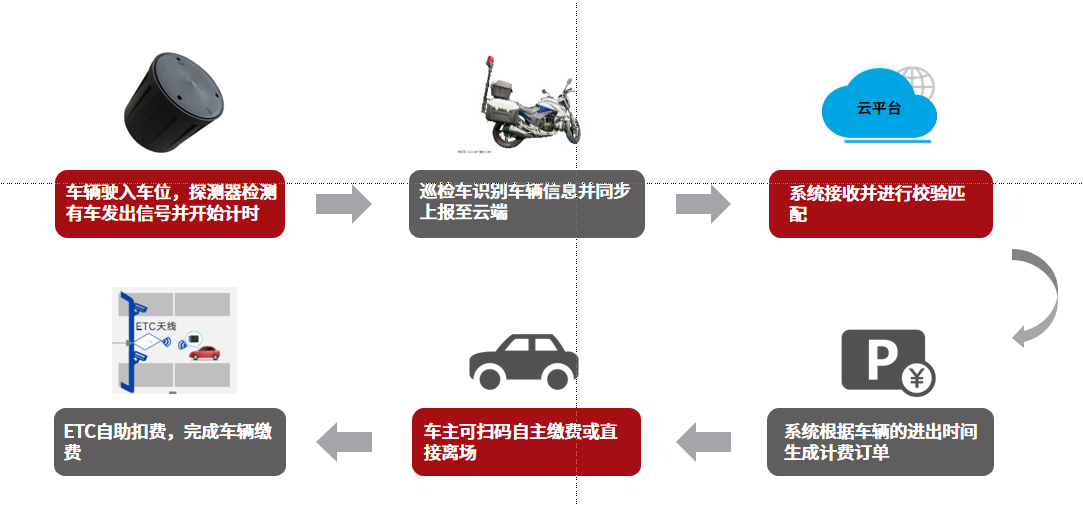

4.1路内停车收费应用流程

路内停车收费应用流程
路内停车收费应用流程

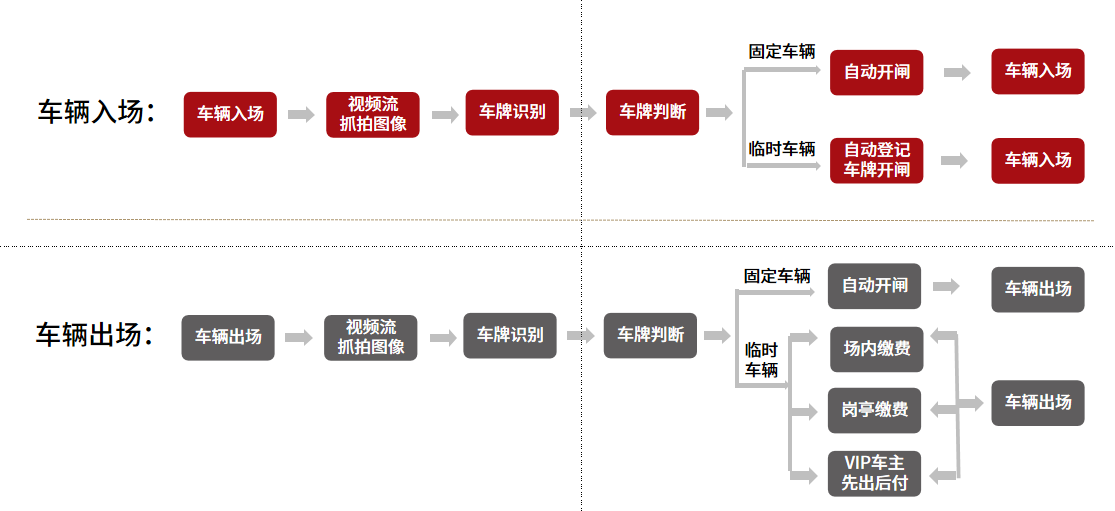

4.2封闭停车场收费应用流程

封闭停车场收费应用流程
封闭停车场收费应用流程

5 智慧停车平台和前台(手持终端)功能

5.1手持终端app功能

  1. 停车缴费:针对当前泊位停放的车辆,根据停放时长进行一次提前缴费,缴费后车辆可继续停放。
  2. 欠费补缴:可查询当前车牌号码所有未缴欠费记录,并对欠费订单进行勾选补缴。

5.2车主端应用功能

  1. 查看周边剩余车位:车主通过微信,可查询其周边路段或停车场的剩余车位数,以便快速找到车位,有效缓解交通压力。
  2. 自主签停缴费:车主可通过手机终端自主签停,离场前打开签停界面,缴纳停车费。
  3. 缴费历史查询:车主可通过微信平台,查询其缴费历史清单。
  4. 缴费信息推送:对于绑定账户、车牌号码自助缴费的每一笔缴费明细可以实时通过微信信息发给用户,避免纠纷。
  5. 电子发票:停车用户端支持对最近一个月内支付的停车费订单开具电子发票。

5.3停车收费后台系统

1)停车收费平台首页

平台首页展示停车场实时统计数据,包括停车场总车流量、总收入、临停收入、欠费订单数等信息,以及停车场流量、车场收入趋势可视化统计趋势图。

2)停车收费基础信息管理

  • 路段管理:路内停车场路段基础信息进行增加、删除、修改、查询操作管理。
  • 车位管理:对路段的车位信息进行管理,包括车位编号、所属路段、设备类型、设备编号、绑定工作站、创建时间、更新时间等信息配置。

3)收费员考勤

根据收费员在手持机的登录情况,将登录信息及退出信息作为上下班打卡信息记录在考勤列表中。

4)停车收费报表中心

后台配套提供丰富多样报表,包括收费明细、车辆明细两大类报表,方便管理人员日常对账、停车信息查询。

  • 支付明细报表:在支付明细模块中可查看所有待支付、支付成功状态下的支付信息,并可通过支付时间、车牌号码、支付方式、支付渠道、支付来源、支付状态等条件进行筛选查询。
  • 欠费明细报表:对于在支付过程中,实收小于应收的支付信息为欠费信息,将欠费信息以列表形式进行展示。并可通过入车时间、出车时间、车牌号码、路段、车位编号、是否缴清等条件进行筛选查询。
  • 车辆明细:车辆明细对当前停靠车辆信息、车辆进出记录、车辆停车计费明细做详细记录。
  • 进出车明细:完成入车、出车的车辆,可自动生成进出车明细列表,可在后台查看入车时间段、车牌号码、路段、车位编号、入车/出车及入车/出车方式、车辆图片等信息。

5)平台用户角色管理

对平台用户设置不同角色权限,用户登录及操作权限进行控制,保障平台数据安全性。角色管理可针对不同角色添加不同的后台操作权限,将角色赋予用户,可根据工作需要随时调整角色权限,支持角色查询、新增、删除、编辑等操作管理。

6)停车收费系统统计信息

系统配套提供停车场总收入、总车流、临停收入汇总统计报表。车场运营日报可以每日为单位进行展示,显示每日运营情况,包括每日临停收入、固定车收入、找零支付、收入合计等。

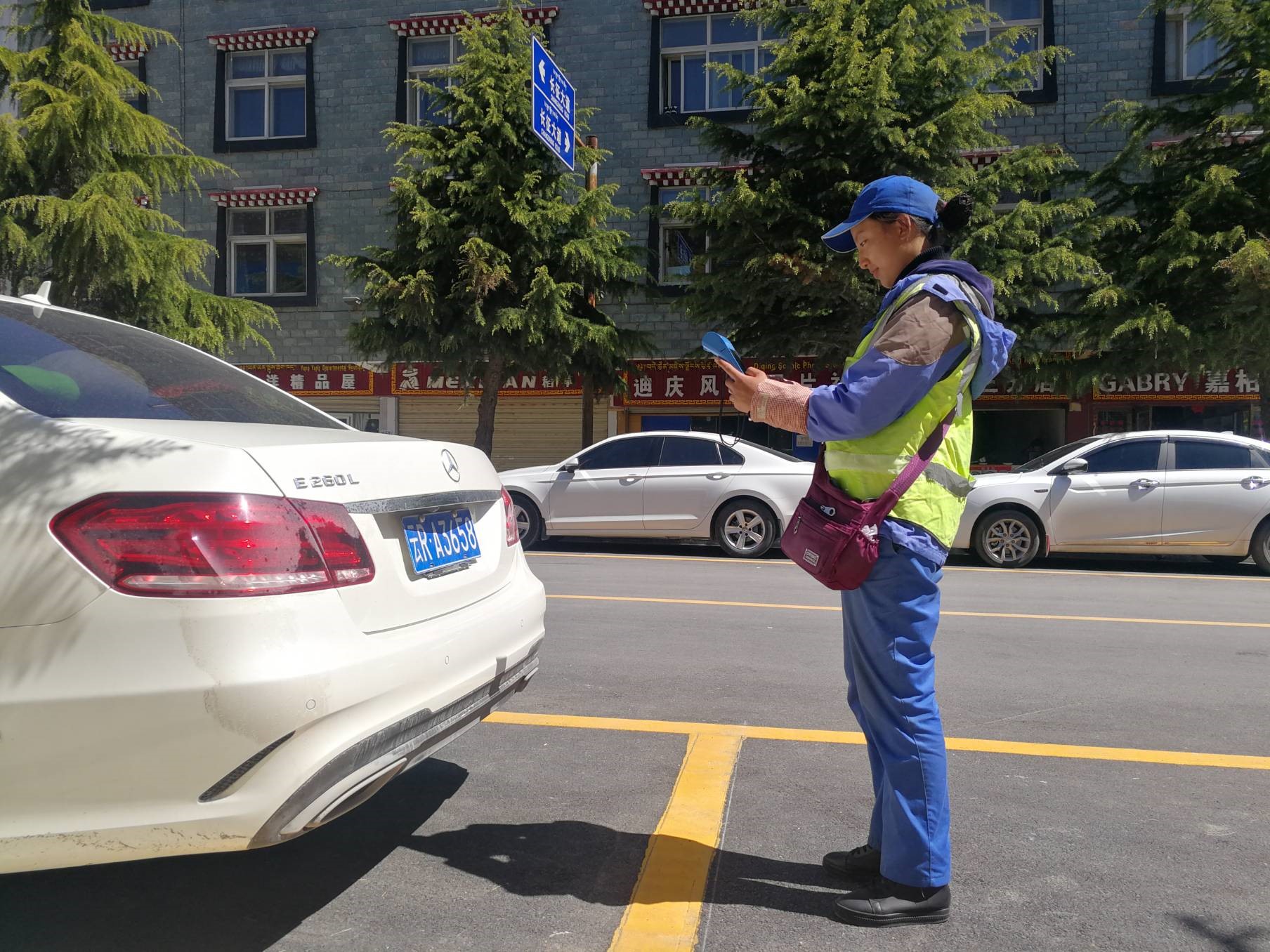

6 智慧停车现场应用效果图

城市智慧停车收费系统综合解决方案
城市智慧停车收费系统综合解决方案

7 智慧停车投资预算、智慧停车系统合作模式 等见附件

城市智慧停车收费系统综合解决方案

城市智慧停车收费系统综合解决方案
