本”微模块数据中心、双排模块化机房效果图及整体解决方案“是基于真实案例——一新建档案馆的数据机房,结合众平网站分享的需要,做了一定的删减发表,原文档**数据中心方案书共 90 页,登陆即可下载。本页文章是系列文章最后一篇,内容为模块化机房项目实施中的一些建议,包括装修方案、消防建议及底座安装等。系列文章列表:

  1. 双排微模块数据中心解决方案:项目概况(附件下载)
  2. 双排微模块数据中心解决方案:建设内容及目标
  3. 双排模块化数据中心解决方案:设计效果图和平面图
  4. 模块化数据中心解决方案:机柜系统详细介绍
  5. 模块化数据中心解决方案:冷通道密闭系统
  6. 模块化数据中心解决方案:配电系统设计
  7. 档案馆模块化机房解决方案:UPS 不间断供电系统
  8. 模块化数据中心解决方案:制冷系统设计
  9. 模块化数据中心解决方案:动力环境监控系统
  10. 模块化机房建设实施建议:装修、底座及消防

1. 模块化机房机柜底座

根据GB 50174-2017《数据中心设计规范》等相关标准要求,机房需考虑“防静电”措施,若机房整体规划铺设“防静电地板”,微模块数据中心应根据“柜位”数量定制安装底座,安装底座高度应与防静电地板高度匹配,在满足承重要求的同时,亦应考虑“微模块数据中心”各个部件走线、走管的预留空间,亦应考虑整体美观度。

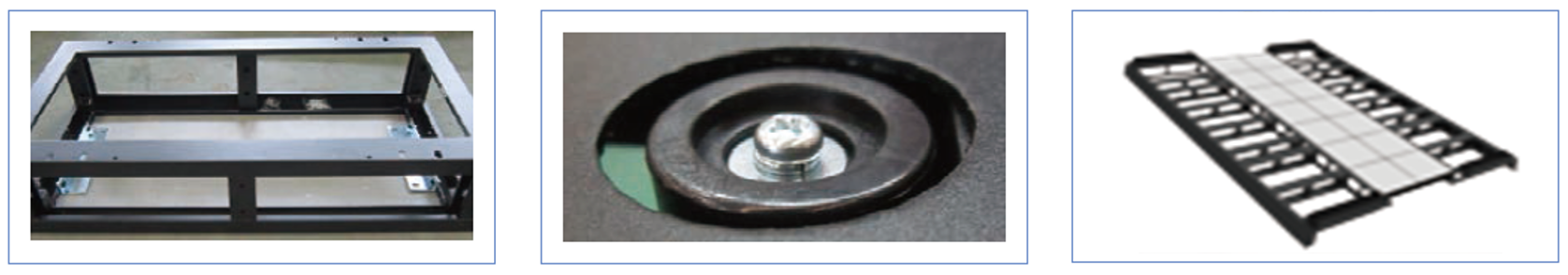

安装底座推荐选用优质钢材料(8#槽钢、10#槽钢),表面应作防锈处理,固定孔位应准确。

模块化机房安装底座
模块化机房安装底座

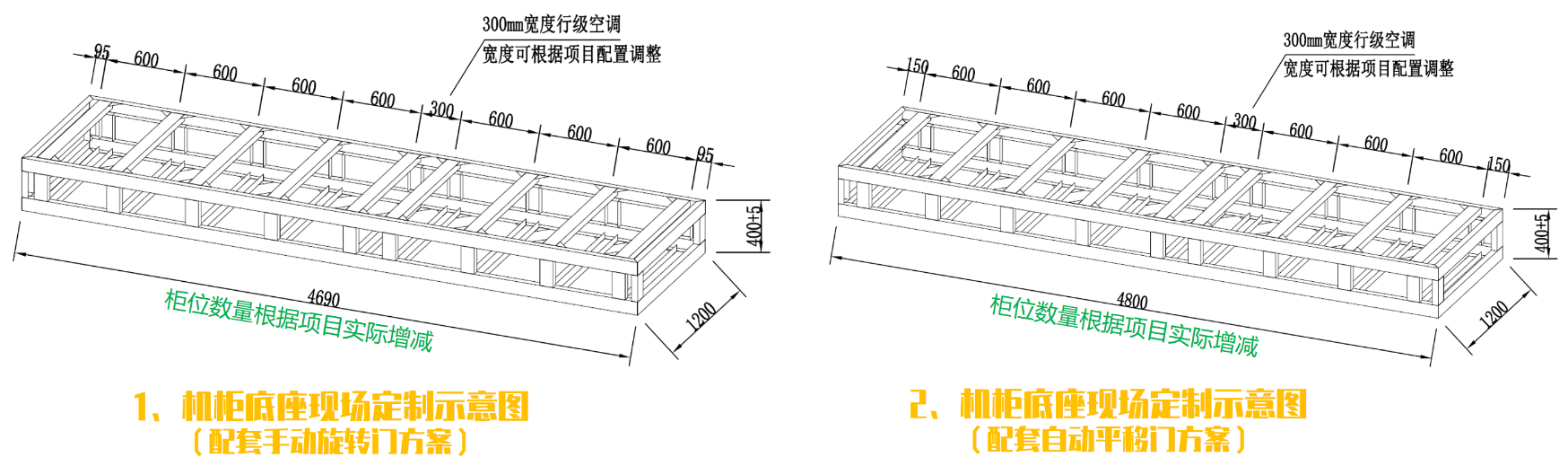

安装底座应满足机柜、IT 设备、走线架(承载于机柜顶部时)的承重要求,并满足 YD 5059 抗震要求; 与机柜的连接部件不超出机柜宽度及深度尺寸限界。且底座之间、底座与机柜、底座与地面均以螺栓连接牢固,同时应保证空调进排水管隐蔽安装。由于各信息机房建设标准、承建单位不一致,所以我方推荐安装底座采用现场找平、现场整体焊接、现场定制的方式,现场定制方法示意如下:

模块化机房建设实施建议:装修、底座及消防

2. 模块化机房基础装修

“微模块数据中心”基础装修的要求虽比“传统机房”建设模式的要求低,但也仍需达到信息机房关于洁净度、平整度、电磁屏蔽等环境参数的要求,因此需要做满足运营要求的基础装修。对于机房工程的装修和装修部分的宗旨是:在满足机房内设备对环境参数要求的前提下,本着实用的原则,体现“现代、高雅、美观、适用”,以提高信息机房整体形象。

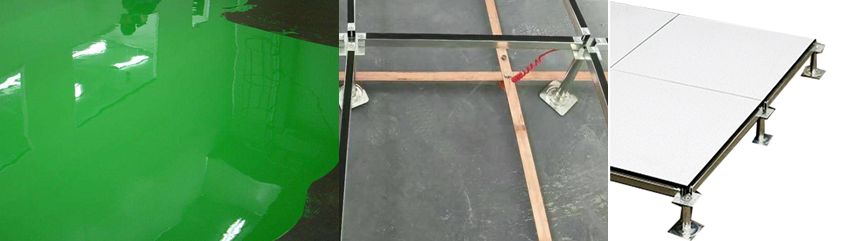

2.1 机房地面处理

建议地面采用水泥自流平、加环氧聚酯漆进行防尘处理,主要工艺:水泥砂浆抹平、水泥自流平、环氧聚酯漆涂刷,铺设紫铜导流带,铺设高强度防静电陶瓷地板。

中心机房地面处理

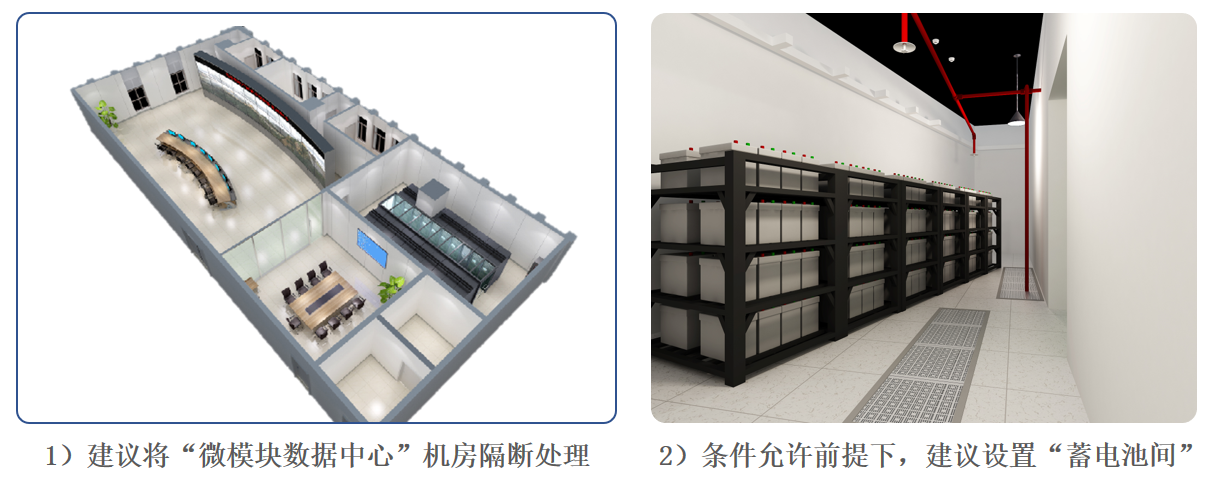

2.2 机房隔断处理

应按照指定区域要求(或机房建设标准),进行功能性玻璃或墙体隔断,实现信息机房的区域性划分,提升机房安全性。如机房规划面积、房间承重都满足的前提下,建议单独设置“蓄电池间”,提高整个信息机房的安全性。

模块化机房建设的隔断处理

3. 模块化机房消防建议

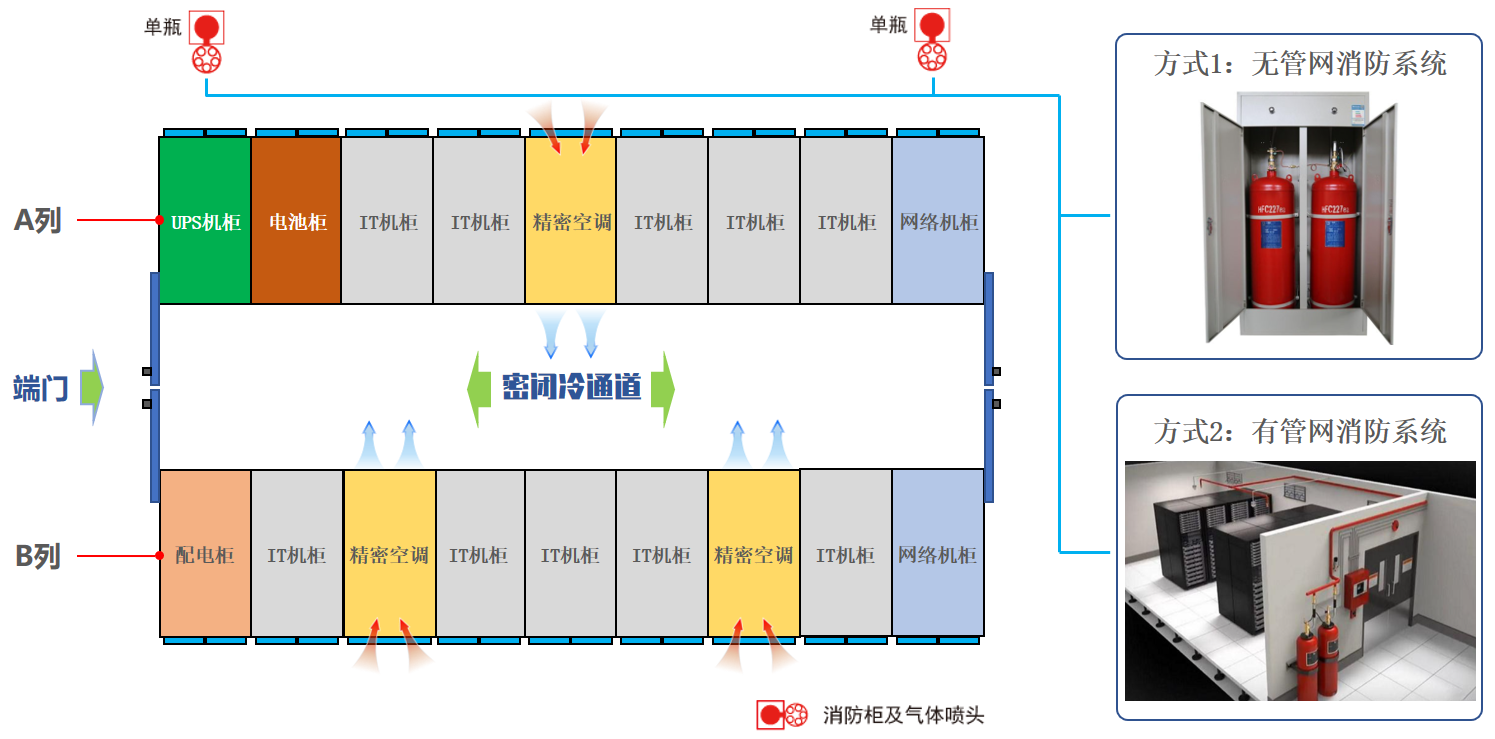

由于“微模块数据中心”产品内不集成消防灭火系统,因此安装“微模块数据中心”产品的信息机房内需要装配相应的火灾自动报警系统及灭火系统。信息机房内需要设置烟感、温感及气体灭火系统,或规范允许的其他灭火系统(如高压细水雾灭火系统)。

模块化机房中的消防系统
模块化机房中的消防系统

“微模块数据中心”产品内不集成消防灭火系统,需要利用信息机房内的消防灭火系统实现灭火。旋转天窗通过电磁锁与顶板连接,工作状态下旋转天窗处于水平状态,消防状态下电磁锁通电打开,旋转天窗在重力作用下自动打开,保证灭火气体进入密闭冷通道内。信息机房内的消防系统的火灾探测系统和灭火系统喷头不用伸入到“微模块数据中心”产品内部,可按照传统方式安装机房顶部。“微模块数据中心”采用电动天窗的方式,在火灾时自动开启,实现与大楼消防系统联动配合。

信息机房内的消防灭火系统可采用无管网气体消防柜、也可采用有管网气体消防系统,“微模块数据中心”的冷通道内、外均需设置烟感、温感,当烟感、温感均报警时,灭火控制器启动消防气体灭火系统,快速对“微模块数据中心”进行灭火。
