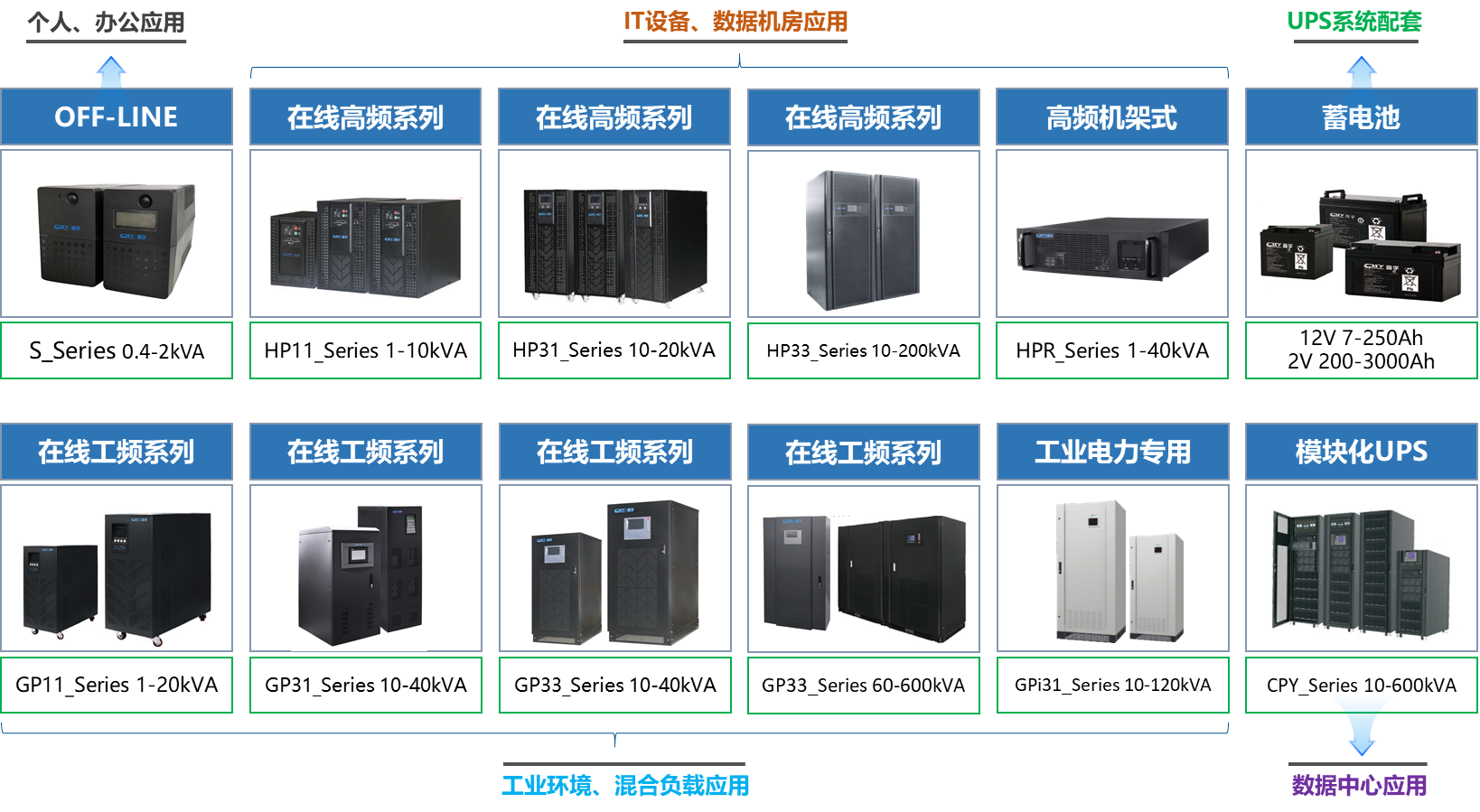

针对“微模块数据中心”解决方案,根据不同客户、不同建设规划,众平可提供多种 UPS 不间断供电系统的解决方案,主要包括高频塔式、高频机架式、工频塔式、模块化 UPS 的多种解决方案,具体可选择范围如下:

档案馆模块化机房UPS供电系统解决方案
档案馆模块化机房 UPS 供电系统解决方案(商宇)

针对本项目,根据我方对项目需求的了解及分析,拟采用“商宇”品牌 CPY 系列模块 UPS 解决方案,该方案的 UPS 主机尺寸与微模块数据中心配套 IT 机柜尺寸一致(宽*深*高=600mm*1200mm*2000mm),可与 IT 机柜无缝拼柜后进行入列安装,实现集中布局、集中管理。

1. UPS 主机容量选择

本项目采用高频模块化 UPS 集中供电方式,由上节可知,本项目单套微模块 IT 机柜用电负荷按 48kW 核算,考虑后期业务增长,所以本项目选择每套微模块 1 台 120KVA 的 UPS 机框,配置 2*30KVA 功率模块。

为此,本项目推荐采用“商宇”品牌 CPY30210 模块化 UPS 主机,单套微模块数据中心配置 1 台,满足本项目规划设计需求。众平科技系商宇品牌重庆特约经销商,欢迎联系。

商宇 CPY 系列模块化UPS是业界领先的全数字化电源产品,集中了当今电力电子与自动控制领域最先进的技术成果,使得关键设备的供电可靠性、可用性、可维护性得到了突破性的提高。

商宇 CPY 系列模块化 UPS 电源结合了传统塔式机型的技术特点与现代化机房模块化结构的需求,在实现模块化设计的同时,保证了系统的高可靠性。此系统产品各项性能指标均达国际领先水平,拥有极高的性价比,是各行业高可靠供电需求的最佳选择。

商宇 CPY 系列产品提供各种规格功率模块以及机柜系统,用户可根据负载需求进行灵活配置。单个机柜可以实现 600KVA 的容量,机柜并联后可实现 2400KVA 的容量需求。

2. 蓄电池选择

(1)需求分析

由上节计算结果可知,本项目 UPS 系统共设计带载负荷为 48kW。为保障本项目 IT 负载不间断连续供电,本项目 UPS 系统“按 48KW 后备 2h”的要求核算。

(2)计算、选型过程

1)本项目计算模型采用“恒功率模型”:恒功率计算公式 W = PL÷(n1*η) ÷n2

  • W 为所需电池的每单格计算功率,单位为 W/cell
  • PL 为 UPS 单机负载功率,单位为 W
  • n1 为单组蓄电池单体数量
  • n2 为 UPS 单机所需蓄电池组数
  • η为逆变效率

注:12V 阀控式免维护铅酸蓄电池,单体电池单格数量为 6 格;2V 阀控式免维护铅酸蓄电池,单体电池单格数量为 1 格。

2)蓄电池单格终止放电电压 10.2V/Cell,UPS 逆变器效率取值 0.94。

3)蓄电池配置计算步骤如下:

(3)12V 蓄电池选型方案

由上节计算可知, UPS 主机设计带载负荷为 48kW,则满足上述要求的电池单格计算功率为:48×1000/(32×6×0.94)/ n2=266/ n2 (W),(其中 32 为 UPS 配置 12V 电池节数,6 位 12V 电池中 2V 单体数量,0.94 为(DC-AC)逆变效率),即每台 UPS 所需蓄电池的单格功率为 266/ n2 W。

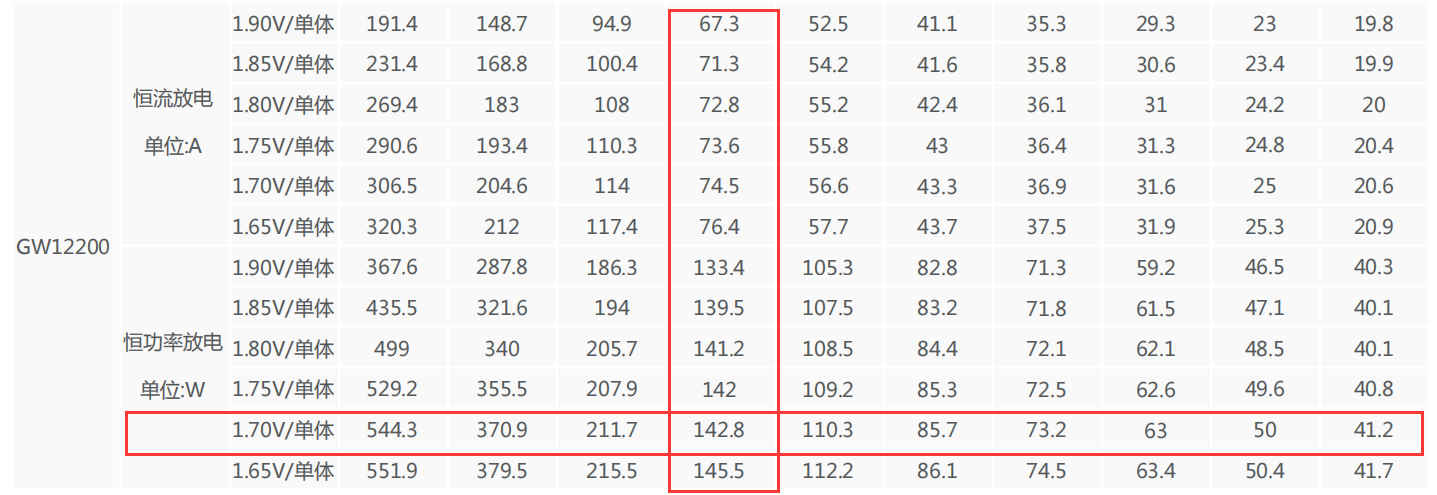

查“商宇”品牌 12V 100Ah 蓄电池单格 1h/ 10.2V 放电功率位 142.8W,参数如下:

档案馆模块化机房解决方案:UPS 不间断供电系统

故:为满足 266/ n2 W≤142.8W,则 n2 应取整数 2;通过上述计算,本项目微模块数据中心 1 套 120KVA 的 UPS 主机,每套应配置 2 组 12V 200Ah 蓄电池,共计 64 只。
