本”微模块数据中心、双排模块化机房效果图及整体解决方案“是基于真实案例,即一个新建档案馆的数据机房,结合众平网站分享的需要,做了一定的删减发表,文章结构见本页末,原文档**数据中心方案书共 90 页,由单排和双排方案组成,本部分内容是模块化数据中心具体选型时涉及到的冷通道建设方案,以下是本系列文章列表:

  1. 双排微模块数据中心解决方案:项目概况(附件下载)
  2. 双排微模块数据中心解决方案:建设内容及目标
  3. 双排模块化数据中心解决方案:设计效果图和平面图
  4. 模块化数据中心解决方案:机柜系统详细介绍
  5. 模块化数据中心解决方案:冷通道密闭系统
  6. 模块化数据中心解决方案:配电系统设计
  7. 档案馆模块化机房解决方案:UPS 不间断供电系统
  8. 模块化数据中心解决方案:制冷系统设计
  9. 模块化数据中心解决方案:动力环境监控系统
  10. 模块化机房建设实施建议:装修、底座及消防

针对本项目,采用密闭“冷通道”设计方案,密闭冷通道结构由冷通道端门、天窗组件、IT 机柜(正面)、精密空调(正面)、UPS 主机(正面)、智能配电柜(正面)共同组成,缺一不可。采用密闭“冷通道”设计目的:密闭精密空调冷风气流、冷/热气流隔离、紧贴热源制冷、从而降低数据中心 PUE 值。

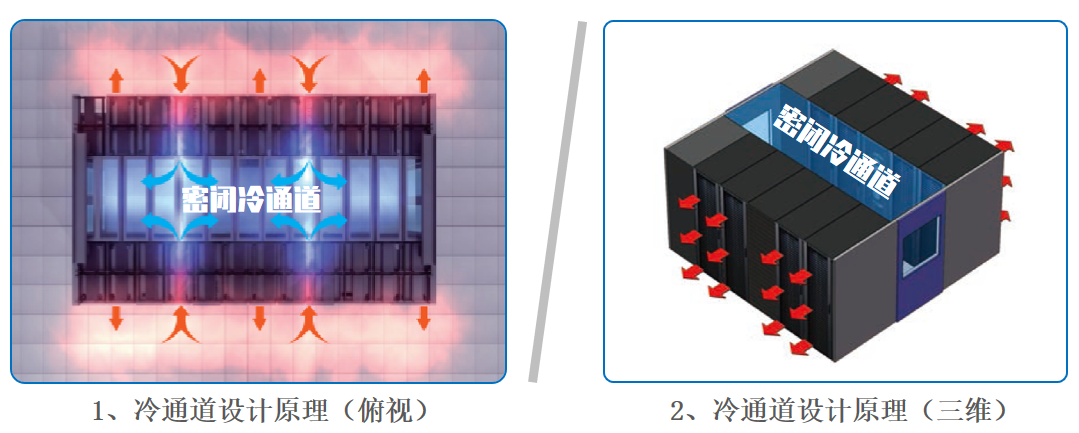

密闭冷通道原理设计示意图
密闭冷通道原理设计示意图

本项目设计为两排 IT 机柜面对面摆放,中间维护(操作)空间预留 1200mm 宽度的冷通道;冷通道底部可铺设防静电地板,作为的冷风密封面及维护行走通道;冷通道两端安装 1200mm 宽自动平移门(设置门禁系统),在冷通道上方安装有模块化的可翻转活动天窗,和冷通道的端门一起构成封闭空间;微模块数据中心顶部安装有纵向 4 列线槽,分别用于强弱电布线,同时标配 2 套列间走线天窗,两列强、弱电线槽各自再横向连接,用于两列 IT 机柜间的布线需求。

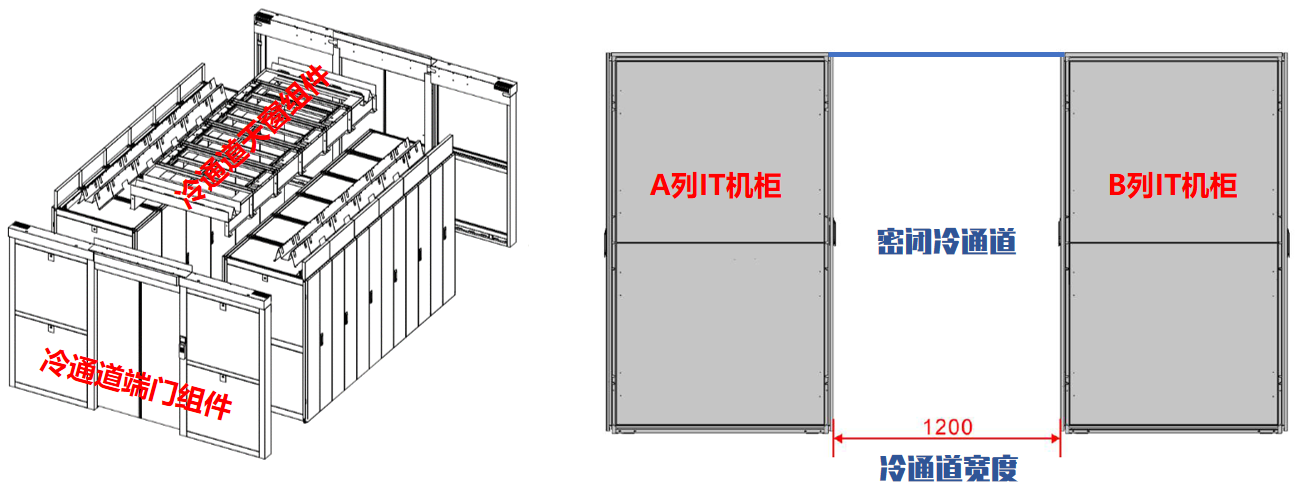

密闭冷通道原理设计透视图
密闭冷通道原理设计透视图

1. 冷通道系统天窗组件

天窗组件安装在“冷通道”顶部,以实现对冷通道顶部的密封功能,同时当微模块数据中心接收到消防报警信号时,自重力式的活动天窗自动打开,允许消防气体进入到微模块数据中心内部完成灭火功能。本项目所采用的天窗组件均为工厂化、模数化钣金结构件,避免现场安装的精度差、周期长等弊端,保证了易安装、易更换、易扩展,并保证了整体美观大方、便于操作维护。

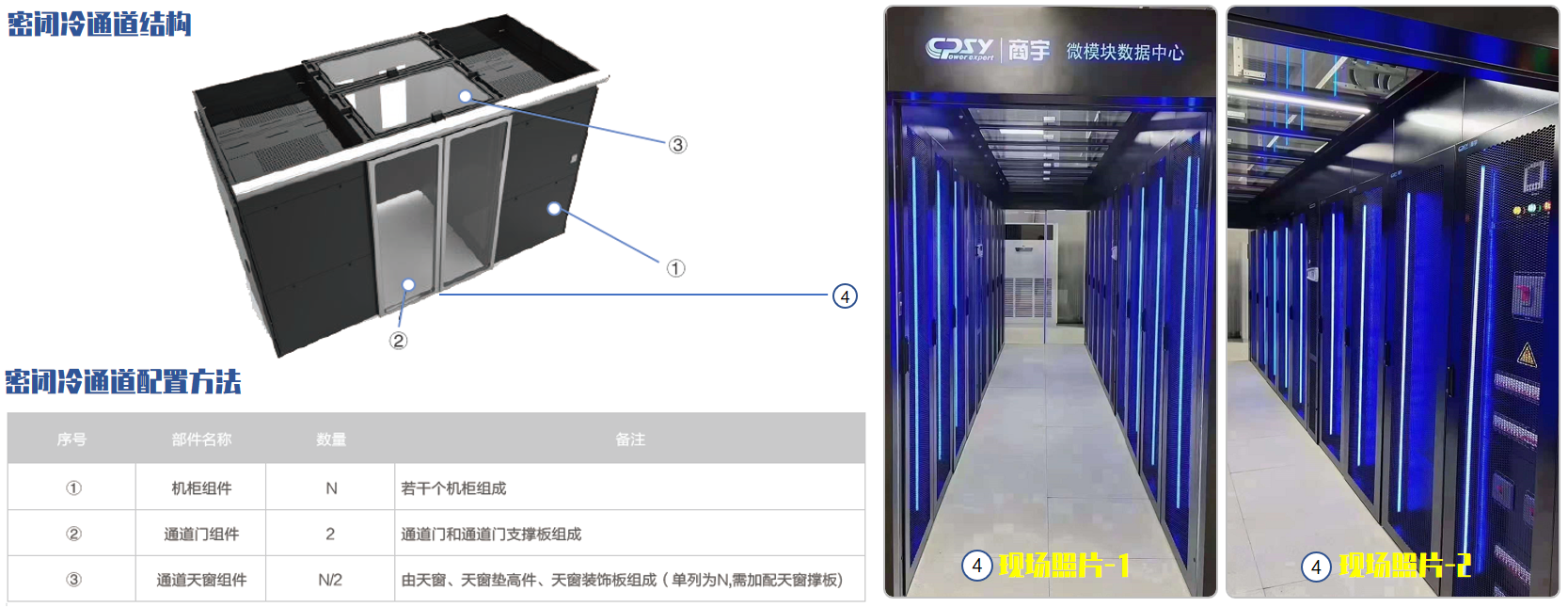

模块化数据中心解决方案:冷通道密闭系统

单个天窗组件以 IT 机柜为单元进行模块式设计,安装于机柜前门顶部,每个单元模块均能单独安装并能实现互换,相邻单元模块间相互连接固定。比机柜顶部高 300mm,气流遏制天窗总宽度为 1200mm,整体采用栅格设计。

通道联接件、斜撑架及气密套件,实现 91%透光率,与 IT 机柜实现良好的对接,无空隙、无泄漏,保证冷通道内气体组织的密封性,封闭冷通道内部的冷气流,从而保障 IT 设备进风冷口足够的冷气流。

密闭冷通道的天窗采用平顶结构,由侧板、顶板、天窗组成。天窗组件可单独拆卸更换,并且保障天窗组件间安装牢固、整齐美观。天窗组件规格说明:略,详见附件。

2. 冷通道端门

在密闭冷通道的列头列尾之间分别设置一套活动门,组成一个密封的空间,保证冷通道内气体组织的密封性,封闭冷通道内部的冷气流,从而保障 IT 设备进风冷口足够的冷气流。通道活动门设计为常闭状态,端门均装有自动闭门装置。活动门设计为透明玻璃结构,以满足日常巡检、维护需求。窗口采用 5mm 覆膜钢化玻璃(符合 GB/15763.2-2005 国家标准)。

冷通道端门所有组件全部采用具有良好耐磨性、耐蚀性材质,采用精细加工、整体冲压成型技术,安全耐用无松动现象,保证了冷气流的密封性。

冷通道各个金属部件均接地,以实现整体接地,而且均通过接地铜带上的接地引出线接至机房的接地铜条上,从而实现接地良好,满足机房建设要求。

3. 冷通道系统智能化管理

为了满足机房建设的相关安防标准,本项目两道冷通道端门均设置了门禁系统,门禁系统采用“指纹+密码+读卡”的一体式门禁装置,同时亦可选配“人脸识别+指纹+密码+读卡”门禁装置。

本项目密闭冷通道具有独立的环境检测技术手段,实时检测冷通道内的温度、湿度值,同时可通过回差值设置,防止当前温湿度达到临近控制值时,产生控制振荡,可将产生的振荡值控制在允许的范围内。

冷通道两端可安装通道内摄像机,同时可提供适当的位置安装温感、烟感器用于检测通道内的温度、烟雾值。

4. 冷通道系统消防联动

本项目“微模块数据中心”的微环境内不集成消防灭火系统,所以“微模块数据中心”所在的信息机房内,需要配置火灾自动报警系统及消防灭火系统,同时机房内需要设置烟感、温感及气体灭火系统(或允许的其他灭火系统)。

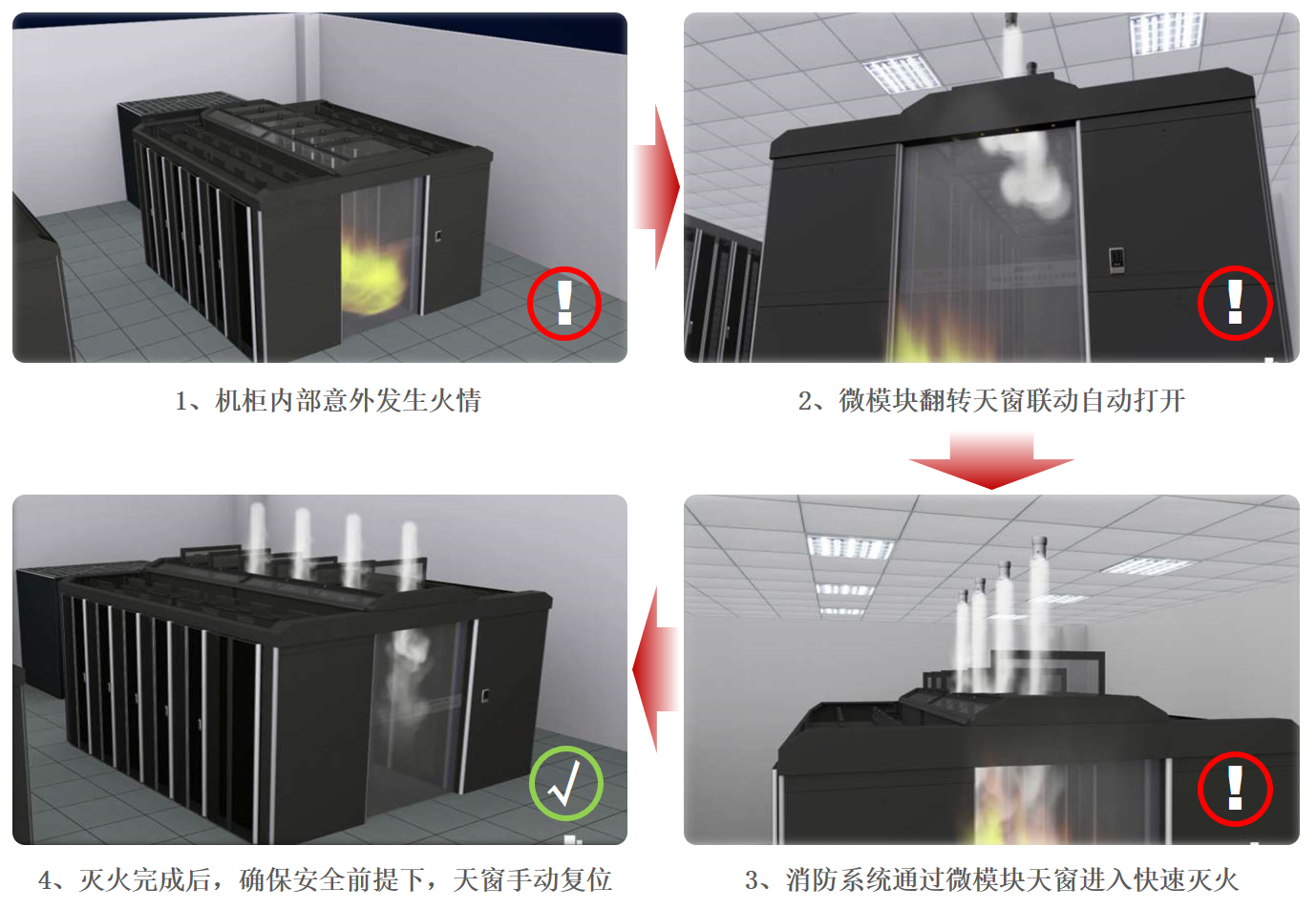

模块化机房冷通道与消防联动示意图

微模块数据中心采用自带电磁锁型翻转天窗,正常情况下,电磁锁处于通电状态(即天窗处于闭合状态),当消防厂家(具有消防资质的第三方消防厂家)安装在密闭冷通道内部的感烟探测器、感温探测器探测到火灾报警信号后(一组烟感和温感同时被触发的信号,此时消防系统会做消防响铃报警),会将火灾报警信号上传(此时系统会进行短信、电话,邮件、声光报警),微模块数据中心配置的动环主机将联动翻转天窗的电磁锁电源,通过继电器设备切断电磁锁电源,使得电磁锁失电,从而快速打开翻转天窗,消防系统就可以快速将灭火气体喷进冷通道内,保证机房的灭火剂能够快速进入微模块数据中心内部,以达到快速灭火、精准灭火的目的。

综上所述,微模块数据中心采用与消防联动设计,接到消防告警信号后,0.5 秒范围内瞬速,整个密闭冷通道翻转天窗均自动开启,达到可靠消防的目的。当消防解除,确保绝对安全的前提下,现场人员再手动合上翻转天窗,密闭冷通道恢复至全封闭状态。
