随着云计算、物联网等信息技术的高速发展,原有传统机房越来越不适应业务应用快速发展的需要,机房升级改造势在必行。越来越多的政府机构、企事业单位在新建或改建数据机房的时候,都倾向于使用更精致、安全、灵活的模块化数据中心解决方案。

1. 模块化机房工程量清单

略,详见附件

2. 档案馆模块化机房总体设计

本项目是在渝中区档案馆项目的规划基础上进行建设,同时采用“微模块数据中心”解决方案,要求指定安装的主机房净高(静电地板距天花板净高)最小 2600mm、合理 2800mm、最优 3000mm;本项目采用“模块化”建设思路,采用“去工程化”设计,大部分组件(机柜系统、冷通道组件、不间断供电系统、配电系统、制冷系统、动力环境监控系统)在工厂预制;采用独特的密闭“冷通道”技术,显著降低机房运行能耗;同时辅以“集中监控”和“人机分离”的管理、维护等手段,实现数据中心智能化管理。

1)微模块数据中心与传统数据中心对比如下:

项目传统数据中心微模块数据中心
PUE 值≥2.0<1.5(降低电费 50%以上)
建设周期1~2 年1~2 月
功率密度1~3kW/机架4-20kW/机架
Capex + Opex降低 30%-50%
场地要求高:专业通信机房低:普通仓库、办公场地均可用作机房
建筑承重要求有要求有要求
传统机房建设和微模块数据中心能效对比表

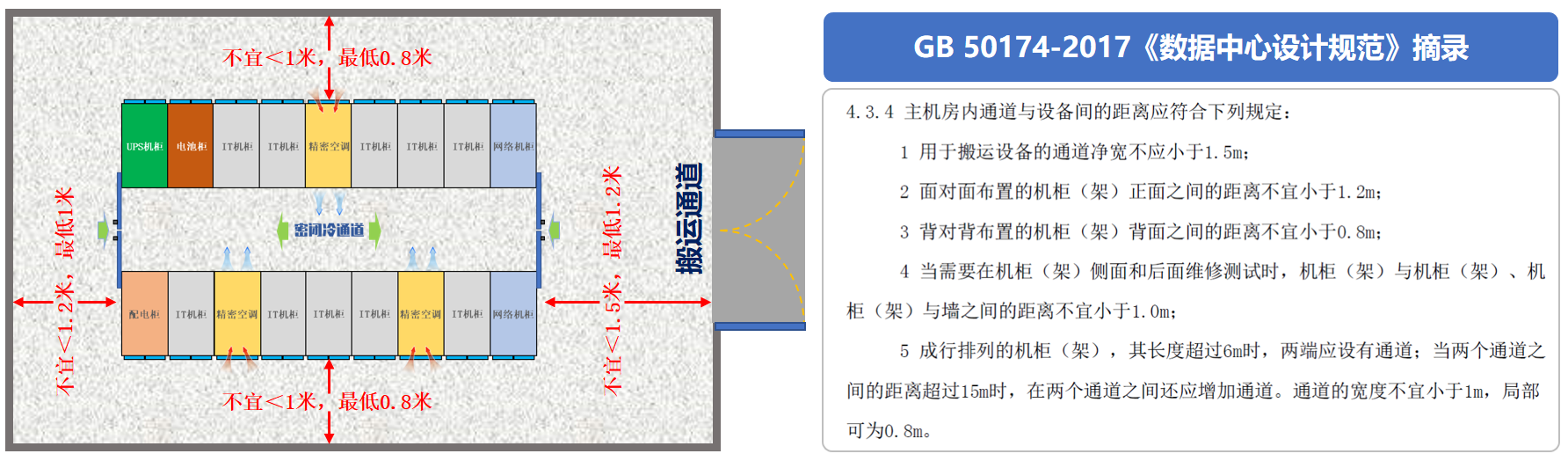

2)“微模块数据中心”场地建议如下:

“微模块数据中心”场地建议
“微模块数据中心”场地建议

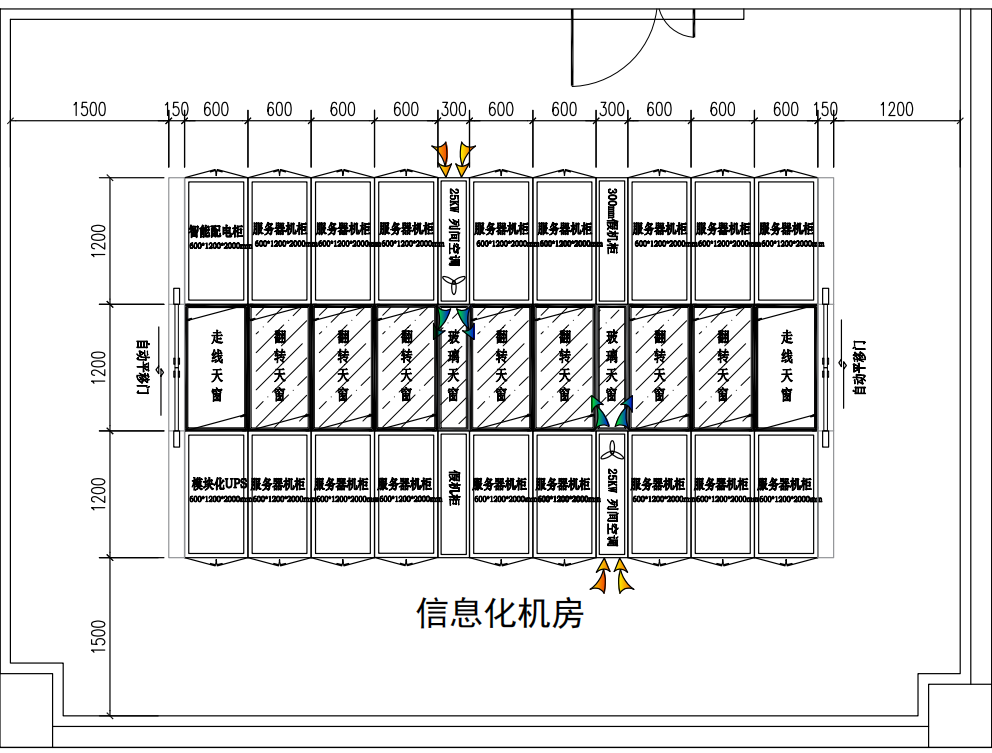

3)本项目“微模块数据中心”平面布置初设方案如下:

“微模块数据中心”平面布置初设方案
本项目“微模块数据中心”平面布置初设方案

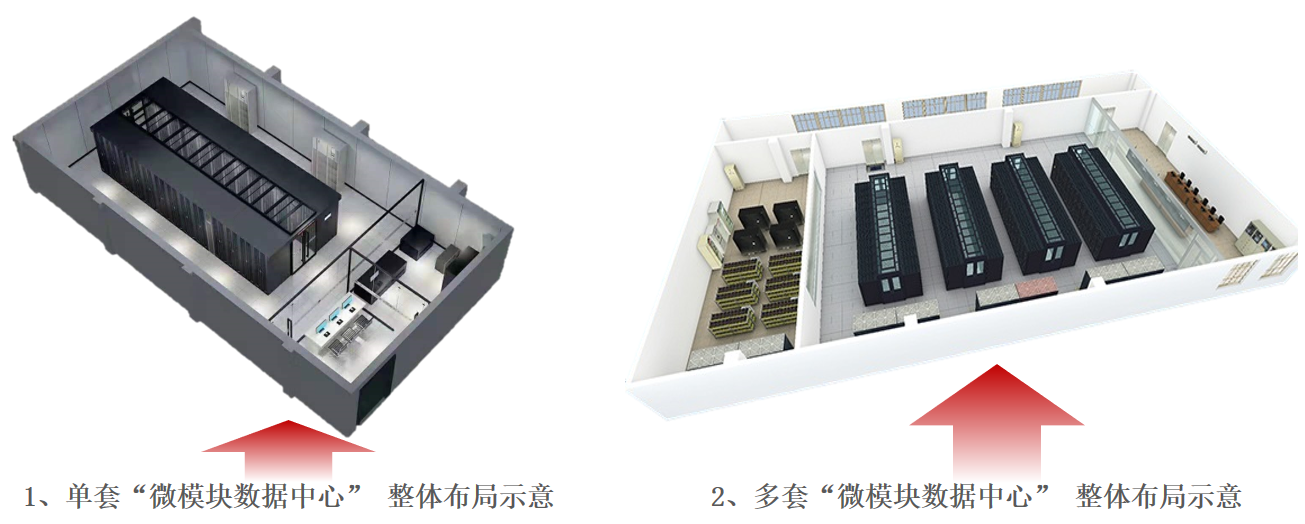

4)“微模块数据中心”整体布局效果图示意如下:

“微模块数据中心”整体布局效果图示意
“微模块数据中心”整体布局效果图示意

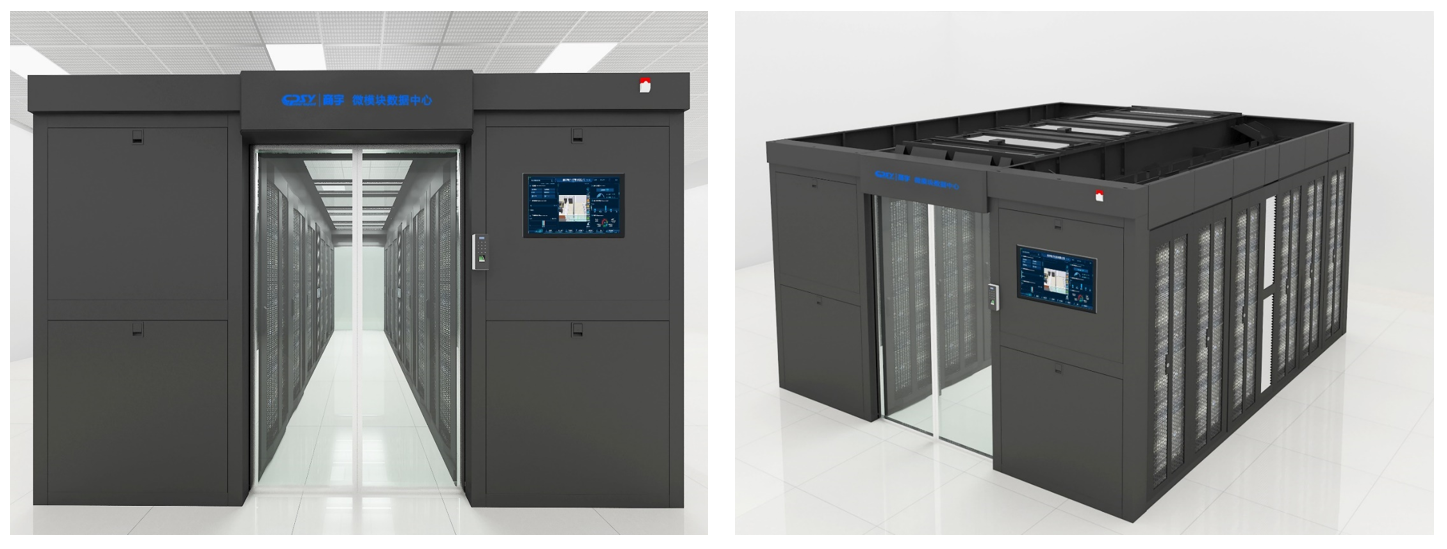

5)“微模块数据中心”3D 效果图如下(本例主要参考是深圳商宇,有需要请联系我们):

商宇“微模块数据中心”3D效果图
“微模块数据中心”3D 效果图

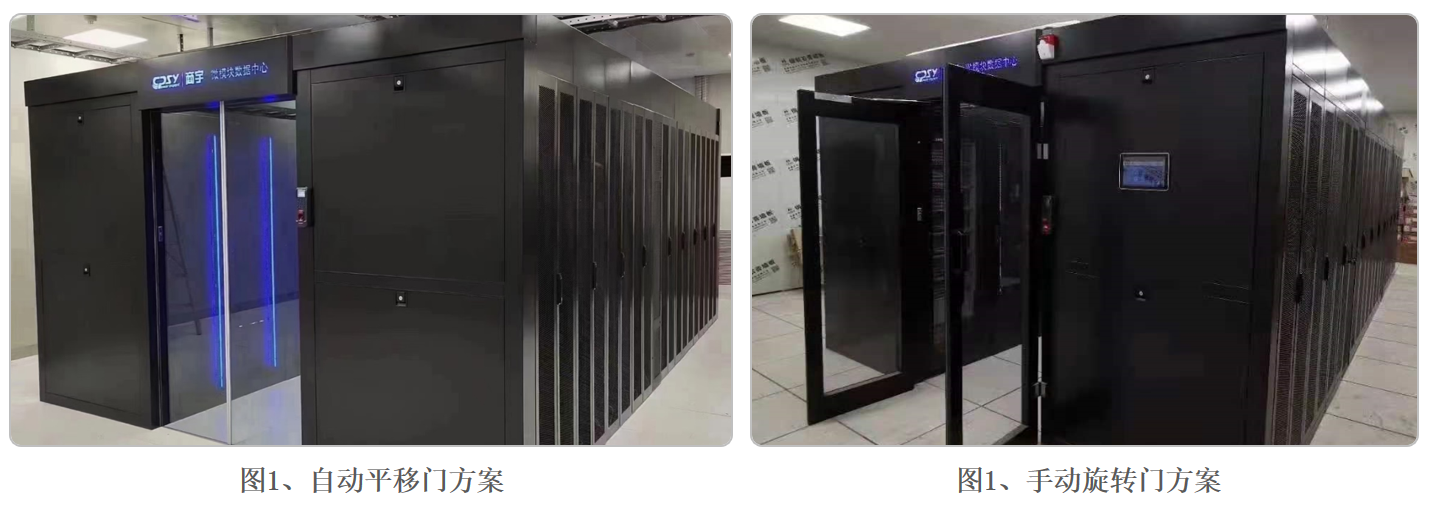

6)“微模块数据中心”同类项目现场照片如下:

商宇“微模块数据中心”3D效果图如下
“微模块数据中心”3D 效果图如下

略,详见后文及附件内容。本”微模块数据中心、双排模块化机房效果图及整体解决方案“是基于真实案例,即一个新建档案馆的数据机房,结合众平网站分享的需要,做了一定的删减发表,文章结构见本页末,原文档**数据中心方案书共 90 页,由单排和双排方案组成,图片图表详实,登陆即可下载。本文内容是模块化数据中心建设项目的主要工程量清单,具体项目建设时应以现勘情况为准,以下是本系列文章列表:

  1. 双排微模块数据中心解决方案:项目概况(附件下载)
  2. 双排微模块数据中心解决方案:建设内容及目标
  3. 双排模块化数据中心解决方案:设计效果图和平面图
  4. 模块化数据中心解决方案:机柜系统详细介绍
  5. 模块化数据中心解决方案:冷通道密闭系统
  6. 模块化数据中心解决方案:配电系统设计
  7. 档案馆模块化机房解决方案:UPS 不间断供电系统
  8. 模块化数据中心解决方案:制冷系统设计
  9. 模块化数据中心解决方案:动力环境监控系统
  10. 模块化机房建设实施建议:装修、底座及消防
