随着云计算、物联网等信息技术的高速发展,原有传统机房越来越不适应业务应用快速发展的需要,机房升级改造势在必行。越来越多的政府机构、企事业单位在新建或改建数据机房的时候,都倾向于使用更精致、安全、灵活的模块化数据中心解决方案。

双排微模块数据中心解决方案:项目概况

本”微模块数据中心、双排模块化机房效果图及整体解决方案“是基于真实案例,即一个新建档案馆的数据机房,结合众平网站分享的需要,做了一定的删减发表,文章结构见本页末,原文档**数据中心方案书共 90 页,由单排和双排方案组成,图片图表详实(附件见第一篇文章)。本文内容是模块化数据中心建设的主要内容和建设依据,以下是本系列文章列表:

  1. 双排微模块数据中心解决方案:项目概况
  2. 双排微模块数据中心解决方案:建设内容及目标
  3. 双排模块化数据中心解决方案:设计效果图和平面图
  4. 模块化数据中心解决方案:机柜系统详细介绍
  5. 模块化数据中心解决方案:冷通道密闭系统
  6. 模块化数据中心解决方案:配电系统设计
  7. 档案馆模块化机房解决方案:UPS 不间断供电系统
  8. 模块化数据中心解决方案:制冷系统设计
  9. 模块化数据中心解决方案:动力环境监控系统
  10. 模块化机房建设实施建议:装修、底座及消防

1. 模块化机房设计依据

本技术方案书参考、引用、遵循以下标准及规范,所遵循的标准及规范以如下参考版本为基础,若有更新的版本,将尽可能遵循最新版本:

  • GB 50174-2017《数据中心设计规范》
  • YD/T 2543-2013 《电信互联网数据中心(IDC)的能耗测评方法》
  • GB/T 19413-2010 《计算机和数据处理机房用单位式空气调节机》
  • YD/T 2165-2010《通信用模块化不间断电源》
  • YD/T 585-2010 《通信用配电设备》
  • GB 50462-2015《数据中心基础设施施工及验收规范》
  • GB50054-2011《低压配电设计规范》
  • GB50052-2009《供配电系统设计规范》
  • YD/T 1095-2008《通信用不间断电源(UPS)》
  • GB 50019-2003《采暖通风与空气调节设计规范》
  • JGJ16-2008《民用建筑电气设计规范》

2. 模块化机房设计依据建设目标

综上所述,本项目拟采用“微模块数据中心(双排+冷通道)”解决方案,采用集中化、模块化设计思路,配置集成机柜系统、冷通道组件、不间断供电系统(蓄电池组建议单独布置在有承重加固、有隔断措施的蓄电池间,满足安全性要求)、配电系统、制冷系统、动力环境监控系统、布线等子系统;具备安全可靠、高效节能、建设周期短、按需建设、节省投资、高密度、模块化等特点。微模块数据中心具备多种部署方案,单个“微模块数据中心”最多可支持 40 台可用机柜(含 IT 机柜、网络机柜),所有部件均在工厂进行预制造、预安装、预测试,既能保证产品质量,又能实现安装现场的快速部署。

本项目建设目标:

  1. 保障机房布局合理、舒适宜人(满足“人机共处”);
  2. 保障 IT 设备运行环境,温度、湿度、洁净度达到机房标准要求;
  3. 保障高可靠、高稳定的电气系统,充分保障 IT 设备的安全运行;
  4. 保障机房管理工作人员高效、集中、智能的工作环境;
  5. 保障机房动力、环境相关参数的指标达到“GB 50174-2017《数据中心设计规范》”要求。

本项目采用的“微模块数据中心”解决方案具有以下优点:

1)周期缩短,快速部署

微模块数据中心各系统均采用模块化部件的组合方式,仅需在现场组装后,完成通电、调试即可投入运行,实现建设的方便及快捷。设计秉承“一体化、模块化、易扩展”理念,革命性地改变了传统数据中心建设的模式,由工程建设变成工厂制造,大大提高了数据中心的建设效率;同时可快速响应客户动态业务的需求,减少建设成本,节省建设时间。

2)优化投资、可用空间

微模块数据中心分为机柜、供电、配电、制冷、动环等主模块,在规划、建设时,均可按各主模块的规模、功率、配置统一标准进行统一标准设计;传统数据中心每个机柜的功率通常在 1~3kW 左右,而微模块数据中心每个机柜功率可设计至 20kW,甚至更高,满足“高密度”趋势;“高密度”设计能够大大节约土地成本和土建成本,与传统数据中心相比,微模块数据中心占地面积可节约 50%,节省总体成本 30%以上。

3)精准制冷、高效节能

若采用房间级精密空调、采用高架地板下送风的“传统数据中心”,不能对单个机柜提供大于 4kW 的冷却能力;在没有高架地板的传统机房,对单个机柜的冷却容量更低。而本项目采用的“微模块数据中心”解决方案,可以兼容低、中、高功率密度的设计需求,采用行间级“制冷系统”,采用通道隔离技术,气流遏制,杜绝冷、热气流混合的现象,有利于制冷系统气流组织的效率提高,同时采用动态自然冷却技术,实现数据中心整体节能运行、降低运营成本的目的。

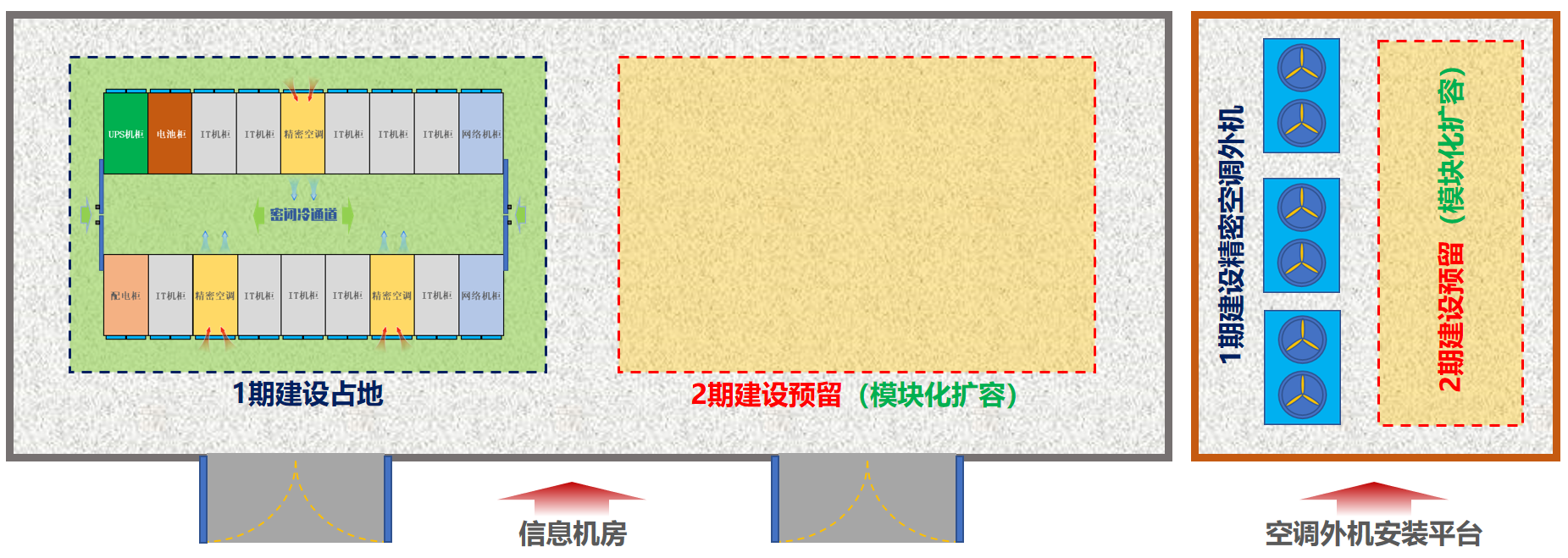

微模块数据中心“模块化扩容”解决方案
微模块数据中心“模块化扩容”解决方案

4)方案灵活、易扩容

本“微模块数据中心”解决方案,建议应用在机房面积 50m²以上的场景。“微模块数据中心”解决方案最大的魅力之处就是“随需而变”。可以满足根据不同客户的业务规模、业务需求、应用场景定制。同时可伴随业务发展、逐步进行升级、扩容,最终实现整体规模的扩张,应对后期信息化发展的需求。

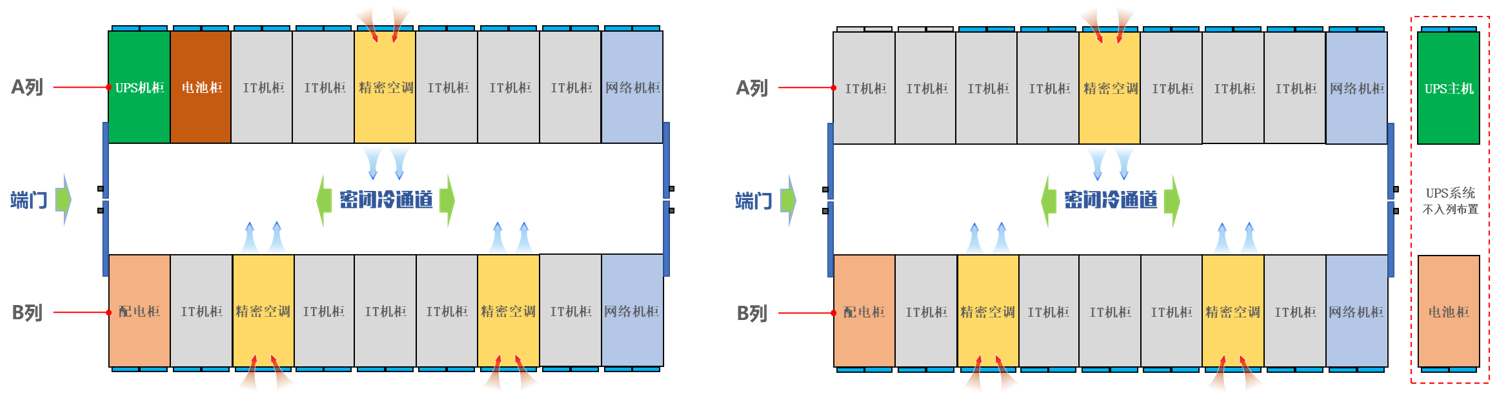

微模块数据中心“模块化扩容”解决方案
微模块数据中心“模块化扩容”解决方案

5)稳定可靠、降低成本

“传统数据中心”的物理基础设施建设阶段,是将来自不同供应商的不同组件进行需求选型、定制设计,在项目现场组合成一个独特的大型基础设施系统。原有的成千上万个传统机房的基础设施,均呈现出令人惊讶的复杂性和不一致性;这种不一致性,导致数据中心需要独特的诊断和维护,这既耗时,又对同体系的其他数据中心缺乏借鉴意义;而“微模块数据中心”按照统一标准进行规划、设计后,进行工厂预生产、工厂预调试,众多已投运项目证明其非常稳定、非常可靠,即使一旦出现故障,也很容易诊断,降低了维护成本。

3. 模块化机房工程内容

我方针对本项目的工程范围及内容,具体分为以下几个大项:

  1. 方案定制、产品设计
  2. 规划设计的技术支持
  3. “微模块数据中心”产品供货
  4. “微模块数据中心”产品指导安装
  5. “微模块数据中心”产品现场调试
  6. “微模块数据中心”售后服务
