1 动环监控系统方案概述

本项目配置“动力环境监控系统”目的:在线实时监测“微模块数据中心”各子系统的运行情况、内部环境,提高管理人员的事故处理能力、应变速度,使设备工作在安全的环境之下,并且可以通过各种报警手段把事故隐患消灭于萌芽之中,实现机房维护和管理的少人值守,甚至无人值守。

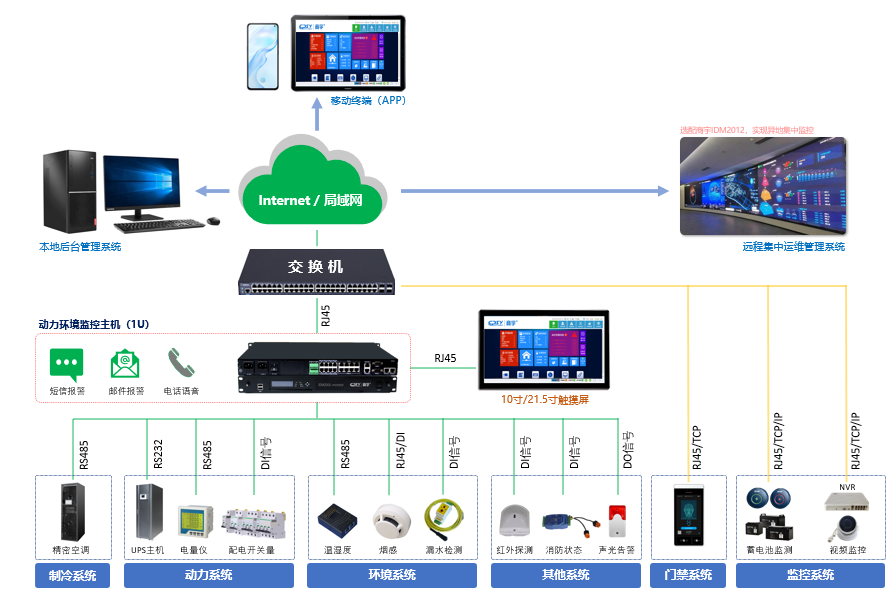

动力环境监控系统-拓扑示意图
动力环境监控系统-拓扑示意图

动力环境监控系统主要监控:动力系统(UPS、配电、电池组)、空调系统(精密空调、普通空调)、环境系统(温湿度、烟感、漏水、开关量等)、安防系统(视频、门禁、红外、门磁);动力环境监控系统可选配多种告警模式:声光告警、邮件告警、短信告警、电话语音告警,能及时提醒管理员进行有效管理,保证微模块数据中心的安全、可靠。

动力环境监控系统采用嵌入式技术对本项目各个子系统的设备进行数据采集、分析,把采集到的信息通过网络传到“微模块数据中心”配置的触摸屏上,可通过网络上传到远端客户的管理主机上,进行监控和显示,也能够通过 WEB 浏览器,使获得授权的相关管理人员通过网络方式,对各子系统设备的运行状况进行集中管理,所有数据均以友好、简洁人机界面显示。

2 动环监控系统的设计依据

  • GB 50174-2017《数据中心设计规范》
  • GA 6542006《中华人民共和国公共安全行业标准》
  • GA/T75-94《安全防范工程程序与要求》
  • GB/7 9361-2011《计算机站场地安全要求》
  • GA 173-2002《计算机信息系统防雷保安器》
  • YD/T754-95《通信机房静电防护通则》

3 动环监控系统选型设计

针对本项目,动力环境监控系统的选型、设计需充分考虑“微模块数据中心”长期安全、稳定运行,同时也应考虑本项目建设特点及生命周期,要求动力环境监控系统具有可扩充性、可维护性,充分适应后期各子系统相关设备的扩建、搬迁、撤销、扩充,满足低成本维护、联网管理等要求。

模块化数据中心解决方案:动力环境监控系统

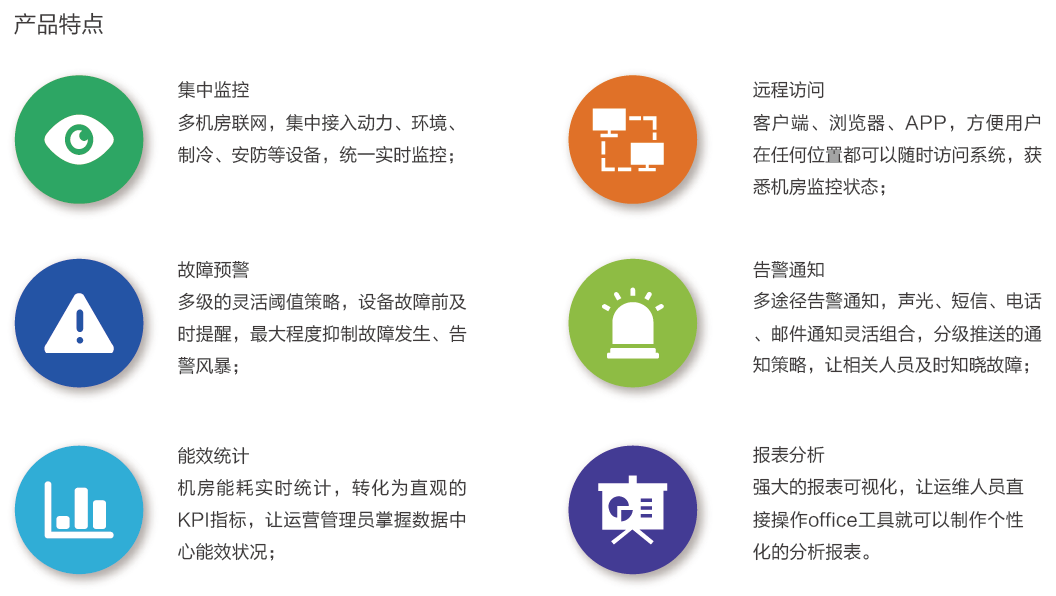

动力环境监控系统功能

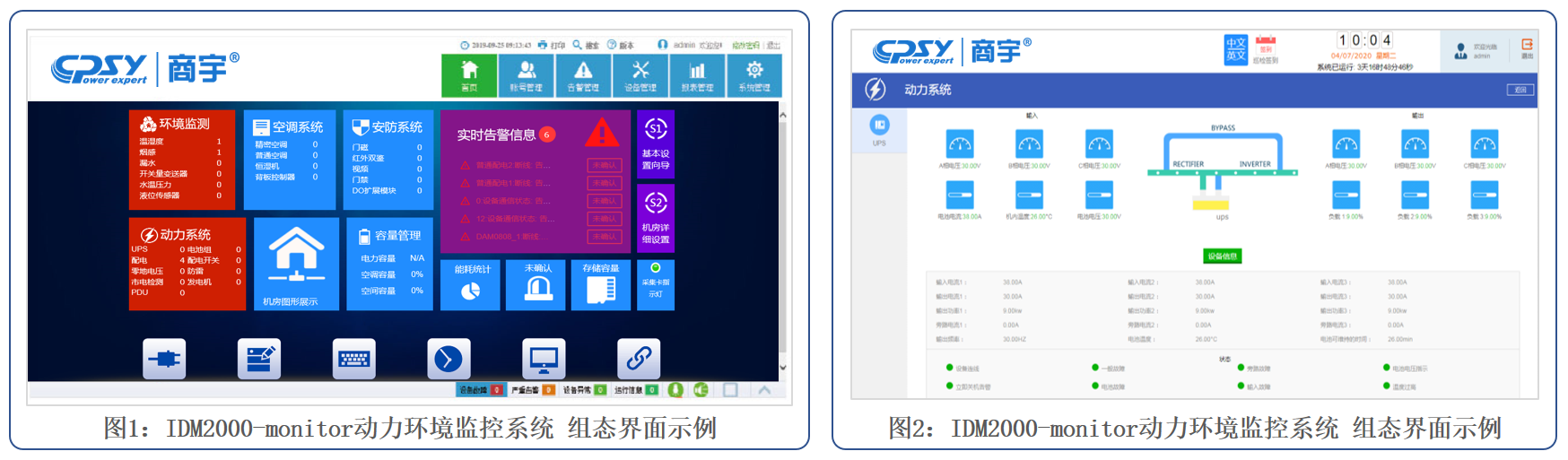

4 动环监控系统功能特点

a)对“微模块数据中心”进行集中监控、集中维护、统一管理,无需架设专网,无需改变现有的网络结构,便可将 UPS 电源、机房配电、精密空调、温湿度监测、水浸检测等集中在一个平台上,通过 IP 网络方式,实现历史数据及报警数据查询、确认、排序、打印、智能分析等功能,为数据中心的运维管理提供一个可靠、稳定、安全的保障。

b)联网采用内部网传输,数据传输遵循 IEC 802.3 国际标准,通用 IP 协议,同时支持双路数据上传,若有新的子系统接入动力环境监控系统对现有的业务系统不造成影响。嵌入式监控系统可以对报警数据进行定时或者按异常状态主动上报,设计要求占用带宽小于 30KB 左右,平均值不大于 20KB, 要求对网络资源的占用非常小。

c)前端 IDM2000-monitor 主机采用嵌入式、模块化技术,嵌入式 LINUX 软件完全固化在硬件里,没有病毒、黑客的烦恼,以实现稳定、高效、自检、自愈、免维护的安全运行。

d)对于“微模块数据中心”相对独立的动力系统(UPS、配电)、环境系统(温湿度监测、水浸、空调)等,通过上层中心软件的管理整合,形成一个统一的管理平台。多种报警手段(推屏通知、电话报警、短信报警、声光报警、网络信息报警)相结合使用,灵活方便,并具备智能管理功能。

e)消防和安防监控推荐纳入整栋大楼的消防和安防监控系统。可部署一台安防监控终端和 4 台安防监控液晶显示器。

f)IDM2000-monitor 动力环境监控系统的功能扩展、系统扩容都相当方便,能满足本项目数据中心未来的扩容需求。根据发展的需要,在收到扩容、搬迁及新增通知的 72 小时内便可完成下一个场地监控的扩容、搬迁、新增,从而满足了对整个项目监控系统的及时性、可扩展要求。

g)IDM2000-monitor 动力环境监控系统具备自有诊断功能,对数据库、网络通信、应用软件都能够进行诊断与报警,并具备报警解除时发送短信的功能。

h)IDM2000-monitor 动力环境监控系统的软件接口开放,采用 XML 通用格式,适合以后 IT 系统的整合与二次开发。

i)IDM2000-monitor 动力环境监控系统的软件采用 B/S 结构和大型 SQL 数据库,基于 WEB 的集中监控管理软件,具有界面友好、快速报警、自动纪录、多级协同浏览、操作简单方便等优点,无需安装客户端软件。

j)IDM2000-monitor 动力环境监控系统采用长寿命设计,能完全满足 24 小时´365 天长时间在线运行的需求。

k)IDM2000-monitor 动力环境监控系统具备丰富的界面组态、多样的报警功能、开放式协议接口、大容量的数据采集、存储功能、智能数据分析技术;温度、湿度、湿气、烟雾探测与具有入侵探测功能的警报系统整合在一起,便于集中管理和远程监控,具有极高的可靠性。

模块化数据中心解决方案:动力环境监控系统

l)IDM2000-monitor 动力环境监控系统的集中管控平台支持 windows2000、XP、2003、2008、windows7 等多种操作系统,并能实现软件平滑升级。

m)动力环境监控系统可选配“蓄电池监控装置”,该装置实时监测电池组的组电压、充放电电流、组 SOC 健康状况、组电池状态;实时监测单体电池电压、内阻、温度、SOC 等数据,直观的表格显示与状态提醒,配置 7 寸彩色触摸屏人机界面,可视性及可操作性好;实时告警数据记录,实时告警事件显示,及时发现不良状况,及时排除隐患。
