精品录播系统利用成熟的网络技术、计算机和信息管理技术,为学校提供资源建设服务,这样有利于降低学校教育信息化建设的总体成本和效率。建成集多媒体教学、课程录制、课堂直播、教学互动、课程资源管理于一体的教育教学应用系统。从而有效提高服务工作效率,通过网络扩大教学服务管理范围,提升学校录播教室运行管理的工作质量,强化对课堂教学的服务和管理。还有利于教委精确掌握区域教育资源的分布情况、了解教育资源的状况、特点特色,长项和短板。为教育资源均衡配置、提高教学质量、解决教育公平提供决策支持服务,实现教育资源的精准管理。

本项目拟在初中、高中各建设2间精品录播室,精品录播室基于标准课室建设能实现精品录课的教室,录播教室设置教学观摩室,观摩室设置高清电视机,录播主机录课同步一路高清音视频传输至观摩室,满足教学观摩需求。并借助互联网技术,将录播系统的音视频服务,系统统一由部署在区域的视频资源管理平台上进行对外服务。

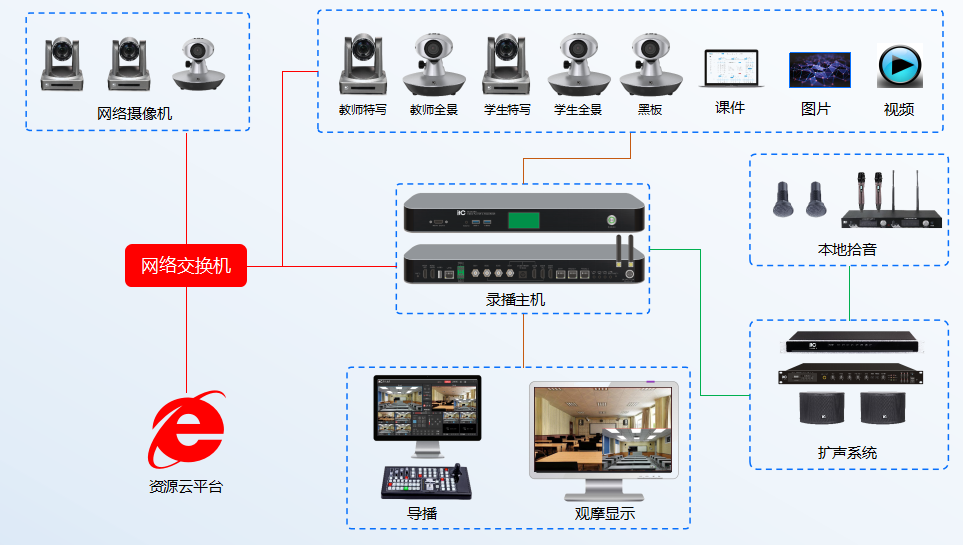

录播系统架构
精品录播系统架构图

一、录播系统功能

1 高清音视频信号采集

采用H.264/ H.265高清视频编码技术和AAC高清音频编码技术,对老师全景、老师特写、学生全景、学生特写四种画面以及1路本地音视频信号的采集。

2 视频直播

录播主机支持50路用户使用导播软件直播观看、也支持录播主机HDMI输出给教室观摩区,达到无延时,实时观看教学过程,搭配手动导播键盘,实现一键跟踪。

3 远程互动教学

主讲教室的录播主机内置视频互动功能,可同时对远程的20方听讲课室互动授课;主讲课室可以跟任意一个听讲课室进行互动,听讲课室可以申请发言,跟主讲教室进行互动,在没有互动的情况下,则显示主讲直播的画面。

可实现通过远程一键控制录播录制、互动呼叫发言、互动画面切换功能;电脑端、遥控端支持控制教师电脑实现PPT操作,进行PPT翻页、播放、退出等操作,带激光笔功能。

4 RTSP摄像机接入

支持RTSP视频流接入,最大支持8路摄像机画面接入,可应用于实时拍摄教室全景,预览教室全景。

5 监视界面

所有具有单双导播界面,可随意切换,满足不同场景需求,具有8路输入通道画面,单导播1路输出画面,双导播1路预监画面、1路输出画面。

6 云台控制

遥控摄像机向上,下,左,右转动,放大缩小,可以设置1-12个预置点位,以及特写、远景、近景等,方便一键调用固定相机的固定位置。

7 个性录制

支持4+1路视频同时录制,每路输入信号分别保存为单独的文件,支持单流文件&多流文件同步录制,支持电影模式、画中画、画外画模式、自定义,切换输出显示时支持输出切换特效;自定义类别进行分类录制、分类存储、预约录制;支持加片头、片尾、字幕、logo等;支持自动上传至教育云平台和FTP服务器。

8 输出切换特效

支持切换输出显示时支持输出切换特效,支持渐变、百叶窗,向上飞入,向下飞入,向左飞入,向右飞入,上下收缩,上下展开,左右收缩,左右展开,盒状收缩,盒状展开等12种特效一键切换。

9 三维立体图像识别跟踪

录播主机内嵌图像识别跟踪系统,无需额外增加跟踪主机及分析摄像机,利用全景高清摄像机进行图像分析,采用行业最先进的三维立体高清图像分析技术+目标外形特征检测方法+脸部特征检测方法最先进跟踪算法,跟踪准确率达到90%以上,支持低龄学生、身高差大的班级。

10 自定义跟踪切换策略

图像识别跟踪系统支持创新的“宽动态画面防抖技术”,支持多种自定义跟踪策略、支持多种自定义切换策略,支持多级特写模式,同时满足五机位拍摄需求,适合不同教室的录制需求。

1)教师跟踪策略

当教师在讲台上快速走动时,系统切换教师全景摄像机;当教师站定在讲台上,讲课系统切换教师特写摄像机;当教师在讲台上快速走动时,系统切换教师全景摄像机。

2)学生跟踪策略

当学生起立回答教师提问时,系统先切换学生全景摄像机;当学生站定后3S左右,系统切换学生特写摄像机;当学生站定后5S左右,系统切换对话模式:教师特写+学生特写;当两位学生起立时,系统切换学生全景摄像机。

3)PPT跟踪策略

当教师触控交互式一体机时,系统先切换老师全景摄像机;当教师触控到交互式一体机后系统切换到交互式一体机PPT画面。

11 一键跟踪

单击全景画面中的某一点,配套的特写镜头转到该位置,聚焦放大显示该位置,实时捕捉课堂精彩画面。

12 存储上传

录播主机内置不小于2TB硬盘,支持视频自动上传至云平台服务器,最大支持存储7万多节课堂,支持扩展上传至FTP(文件服务器)服务器,可满足海量的视频存储。

13 课后点播

录播系统将音视频录制成文件,在课后可以进行视频的回看、点播;为学生提供课后学习平台,也可用于制作优课用于评选名师/课堂。

录播主机内置VOD点播模块,无需安装插件,可通过网络进行视频文件在线点播。

14 多种导播方式

录播主机内嵌导播模块,打开浏览器即可实时导播,可选择自动/手动两种导播方式,可多个预置位设置,支持预置位导播模式,具有扩展硬件导播台及8英寸触控屏导播等多种导播方式。电影模式支持PVW和PGM双画面,切换输出显示时支持输出切换特效,并且支持四画面,三画面,画中画和对话画面,并支持自定义画面组合,满足个性化需求。

多功能键盘控制器,无需鼠标键盘,一台设备完全支持导播操作的所有功能。

触控导播台,通过连接教师电脑,远程控制录播主机实现导播功能。

15 ST教学分析技术

在获得课堂视频的同时,自动采集生成记录大量名优教师教学习惯的行为数据,为年轻教师的模仿学习提供前沿技术支持。

16 手机APP在线直播、点播

支持对课程进行点播直播、发表评论,支持直播预约;清晰人性化的界面设计,让学生老师随时随地享受云资源知识。

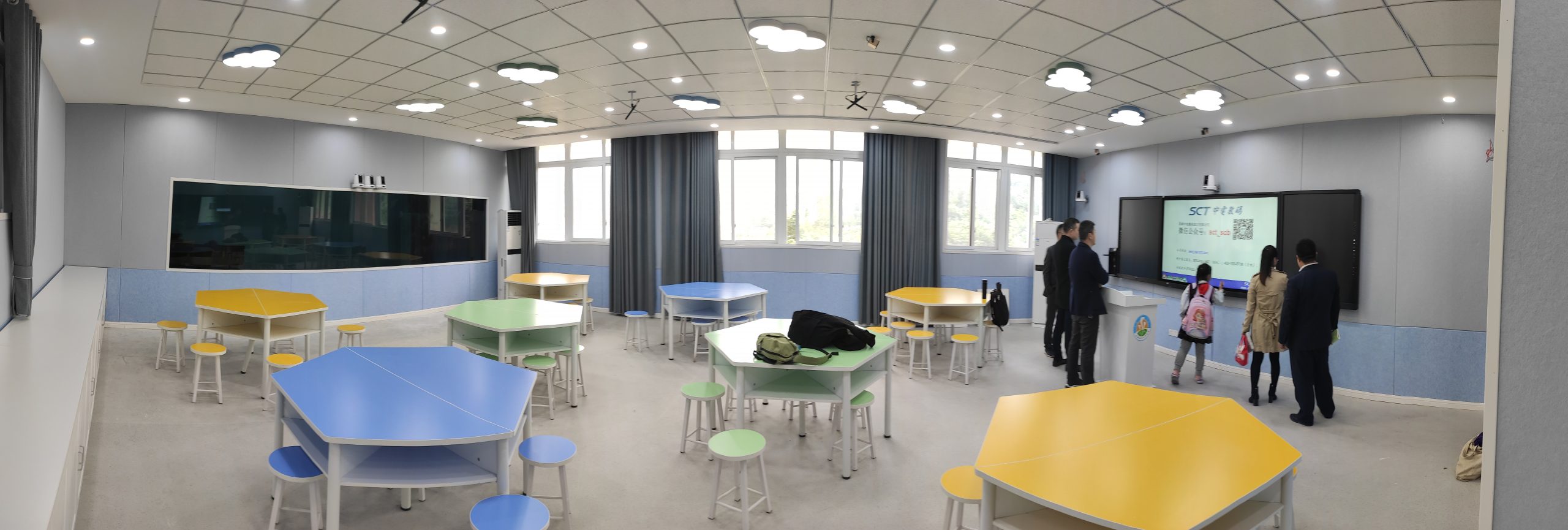

精品录播系统效果图
精品录播系统效果图

二、录播系统特色

1 一体化设计、功能高度集成

录播主机硬件一体化设计,内嵌采集模块、录制模块、直播模块、点播模块、图像识别跟踪模块、导播切换模块、图像分割及拼接模块、本地回显输出模块。

2 创新图像识别跟踪设计,性能优越

录播主机内嵌图像识别跟踪模块,无需额外跟踪主机和分析摄像机,采用全景摄像机进行高清图像分析,创新图像识别跟踪设计,相比传统录播主机+跟踪主机的组合方式,架构更简单,性能更优越,稳定性更高,跟踪更精确。

3 高清采集、广播级画质

录播主机支持同时采集3路高清云台摄像机/广播级摄像机+3路电脑DVI/VGA信号采集,每路视频图像分辨率达到1080P,视频处理器采用H.264/ H.265高清视频编码技术,纯硬件DSP方式采集高清视频及VGA信号,代表了业界最高的画质水平,更清晰更细腻画质;AAC高清音频编码技术,CD级音质,更有利于教学资源和教学视频在互联网上传播和共享。

4 简约设计、简单易用

录播主机高度集成采集、录制、直播、点播、图像识别跟踪、导播等所有功能,硬件一体化简约设计,B/S架构网页管控,安装、调试简单易用,1小时可完成系统安装和调试。

5 家校互联

有利于校长对学校的教学状况进行信息化教学监督,从而提高学校教学管理效能,增加学校知名度。建立家长与学校沟通的桥梁,帮助家长详细了解孩子的在校学习状况,便于家长课后辅导。
