计算机信息及通信系统加装有效、可靠的防雷器,是国际上通用的最有效的防护措施。防雷分为防直击雷和感应雷两个方面。对直击雷的防护由建筑物所装避雷针完成计算机机房的防雷工作主要是防感应雷所引起的浪涌和由于其他原因所引起的过电压。具体图示详见示意图。

对机房进行全面防雷保护,除了机房所在建筑要有良好的避雷装置外,还必须在机房内安装电源防雷器和信号防雷器,对电源系统、信号系统进行可靠、有效的防护。

防雷系统详细设计

1. 机房电源系统的防雷及方案

中华人民共和国国家标准《建筑物防雷设计规范》(GB50057-94)要求:为防止由电源线侵入的感应雷破坏机房信息系统,应在电源线路引入的配电箱处装设过电压保护器。

主级防雷:在机房配电箱电源进线处安装高容量防雷器,当感应雷袭来时,主级防雷器可迅速被击穿,将雷击高压浪涌就近泄入大地,从而保护机房设备。 次级防雷:为了防止雷电残压侵入设备,在设备电源线进线处安装小容量防雷器或防雷插座,可进一步减小感应雷电的影响,保护电子设备免受损坏。

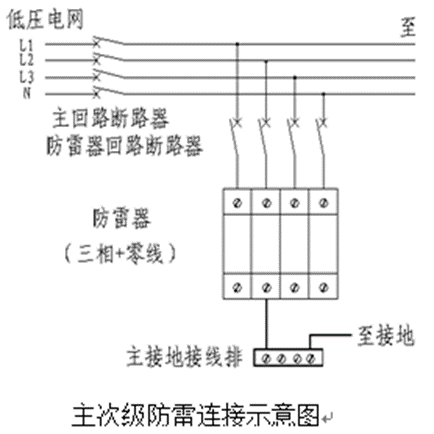

主次级防雷连接示意图

2. 机房信号系统的防雷及方案

1.信号防雷器安装在各类信号线入端,用于保护与通讯网络、数据网络和计算机网络相连接的重要设备。所有信号防雷器都采用了无放射性三极放电管与快速箝位二极管相结合的两级保护技术,使得:

  • 放电容量(非破坏性)在 8/20us 波中>5KA;
  • 保护反应时间<1ns;
  • 在持续性故障时具有失效保护短路功能;

2.由于采用三极放电管,三极同时放电特性保证即使在接地不良的情况下也能提供有效保护。它们能够承受不断的浪涌冲击波而不会损坏,在下列情况下,它们会安全断开:

  • 长时间持续过压;
  • 异常强烈的雷电冲击;

3.在数据处理设备的防雷保护方面,我们必须考虑网络的两个显著特点,即:

  1. 极低的工作电压
  2. 很高的传输频率

4.为了使防雷器最好地起到保护作用,安装信号防雷器时必须考虑所有的系统特征:

  • 防雷器装置接地:保护装置必须尽可能短的路径,通过具有足够的截面的导体连接至接地网络;
  • 接地/屏蔽网络:所有设备的电气接地端必须互相连接,以限制电位差;
  • 防雷器与被保护设备的相对位置:应与设备有几米的距离,或在设备进线的入口处;
  • 防雷器的连接:按规定方向连接进线(或电缆)和被保护的出线(或设备);屏蔽层不应构成接地网络。

5.设备电力线另外加装保护:

  • 针对具体设备保护,应该考虑以下参数:
  • 被保护设备的线对数目;
  • 线路类型及保护级别;
  • 接线方式:通常有绕线式、卡线式、RJ11 或RJ45 和螺丝紧固式几种。

本项目在电源输入端加装相应的各级浪涌吸收装置,形成多级的电源防雷体系。

1)第一级:采用开关间隙型电源防雷器,并联安装于机房总配电柜。

根据国家有关低压防雷的有关规定,外接金属线路进入建筑物之前必须埋地穿金属管槽 15 米以上的距离进入建筑物,且要在建筑物的线路进入端加装低压防雷器。必须做到在电源的进入端安装低压端的总电源防雷器,将由外部线路可能引入的雷击高电压引至大地泄放,以确保后接设备的安全,采用的防雷器能将雷击过电压限制到 2000V 以下。

具体措施:在机房市电总配电柜安装 TF150/3+N 电源防雷器一套,作为机房内所有设备的电源前级防护。

2)第二级:在 UPS 配电系统电源进线前端加装通流量 80KA 的防雷器,作为机房的电源二级防护。

UPS 的电源防雷器,可将几千伏的过电压进一步限制到 1点几千伏,需要具有 80KA 的通流容量,防雷器可并联安装在分配电间的电源配电柜端。

具体措施:在 UPS 配电电源进线前端,安装 1套 80KA 电源防雷器:三相电源选用 TF140/3+N,作为 UPS 配电设备的电源二级防护。

3)第三级:在机房计算机设备等终端设备前端采用带有末端防浪涌的计算机专用插座来保护关键的监控设备。
