中小型数据中心机房升级改造技术方案（通用文档）

本次设计方案针对仙桃海关数据中心机房”工程进行详细的方案设计，本系列文档来源于公开资料，仅用于技术交流之用！该机房位置选在仙桃海关 XXX 楼园区机房，原仙桃海关机房的设备进行整体搬迁至新仙桃海关新机房。

1 中心机房升级改造工程概述

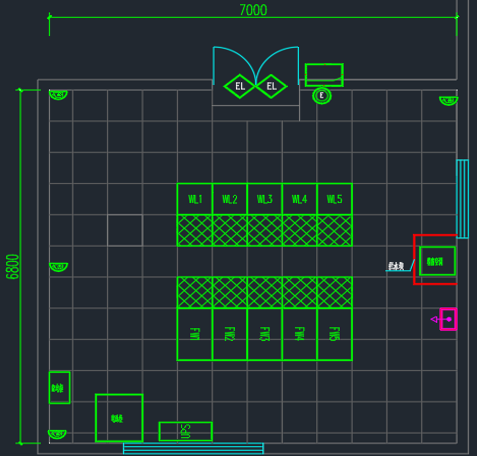

作为仙桃海关数据载体的核心部位，仙桃海关数据中存放的数据及交换核心设备是各子系统信息数据的处理中心。介于海关信息、数据、监控机房内各系统核心设备间信息数据的重要性、敏感性、互换性、及时性，且数据机房内放置的各种服务器设备、通讯设备、网络设备及辅助系统设备不仅因为是高科技产品而需要一个非常严格的操作环境，更重要的是只有各种核心设备的可靠地运行，才能保证通讯   网络枢纽畅通无阻地传递信息。仙桃数据中心机房工程的重点规划、设计、实施，从而有效的保障了各子系统核心设备可靠运行的环境条件（机房温度、湿度、洁净度及其控制精度）和工作条件（防静电性、屏蔽性、防火性等）。其尺寸及设备布局设计以下：

2 中心机房升级改造设计原则

海关机房要求达到《数据中心设计规范》 GB 50174-2017 规定的 C 级机房建设标准。

• 可靠性原则：海关机房必须具有高可靠性，保证为用户提供连续不间断的 7×24 小时服务；在设计和建设时要减少单点故障的存在，对可能存在单点故障的环节在设计上要尽可能减少其对整个系统的影响。机房各系统都具有足够的备份能力。
• 安全性原则：具有完整的安全策略和切实可靠的安全手段保障数据中心运行系统基础环境的安全。在防火、防水、防虫、防鼠、防盗、接地、防雷、防电磁干扰、降噪等方面采取有效措施；应考虑地面承重能力时，采取相应的技术措施。
• 可管理性原则：各系统应具有较强的集中式管理加分布式实施的可管理性逻辑，并且为分布式实施调整提供清晰的管理逻辑。
• 灵活性及可扩展性原则：各系统应具有可持续发展的能力，在系统设计上具有较大的灵活性。在设计时应考虑部分设备分期实施，统一规划考虑扩充设备，确保日后可以方便增容。
• 节能、环保、减排的原则：计算机机房设计及建设要采用切实有效的措施或技术来充分体现节能、环保、减排的要求，建设绿色的数据中心。
• 舒适性原则：计算机机房应能提供良好的工作环境，要保持空气新鲜，机房内的温度、湿度要符合国家标准，为工作人员提供适宜的工作环境。
• 可持续发展原则：各系统设计及产品选型都应具有超前性和扩充性，系统实施方案具有可扩展性。配电开关及配电柜在设计上要预留足够开关容量；对隐蔽性工程要有足够的前瞻性，为了保证较长时间内的系统扩容、变更、升级等可能性而预留相应预埋管线和接口等。

3 中心机房升级改造设计依据

海关机房工程应遵循：

1. 《数据中心设计规范》（GB50174-2017）
2. 《数据中心设施施工及验收规范》（GB50462-2015）
3. 《电子计算机场地通用规范》（GB/T2887-2011）
4. 《计算站场地安全要求》（GB9361-2011）
5. 《防静电活动地板通用规范》（GB/T 36340-2018）
6. 《建筑装饰装修工程质量验收规范》（GB50210-2018）
7. 《建筑内部装修设计防火规范》（GB-50222－2017）
8. 《建筑设计防火规范》（GB50016-2014）
9. 《署科发（2018）194 号》

电气系统需满足的标准和规范：

1. 《民用建筑电气设计标准》（GB51348-2019）
2. 《供配电系统设计规范》（GB 50052-2009）
3. 《低压配电设计规范》（GB 50054-2011）
4. 《工业与民用供电系统设计规范》（GBJ 52-82）
5. 《低压配电装置及线路设计规范》（GBJ54-83）
6. 《建筑物电子信息系统防雷技术规范》（GB 50343- 2012）
