以下内容是系统集成商在进行弱电系统(或系统集成项目)项目实施时,需要遵循的一般安装规范,就文档本身而言,可作为《项目实施方案》、《项目施工方案》、《项目售后服务方案》或《设备安装方案》的一部分,一般的综合布线、网络系统、监控系统项目都适用。

1. 主设备安装说明

1.1 设备安装前要求

  1. 搬运设备机箱应做到安全可靠,搬运过程中必须注意人身、设备和建筑物的安全。
  2. 开箱时严禁采取硬敲、硬撬、硬砸等行为,避免箱内及现场其它设备的损坏,开箱后应按照装箱单与实物进行逐一核对检查,开箱后的包装材料应及时清离施工现场。
  3. 注意设备上的各种零件、部件及有关标志正确、清晰、齐全。

1.2 设备集装架安装

  1. 机房内机架(机柜)的平面位置、机面朝向、机架相互距离应符合有关设计图纸要求。
  2. 机架的安装应端正牢固,机架底部和顶部应有安装加固螺孔。机架安装必须进行抗震加固。本机房为上走线、下送风,集装架与加固底座加固、加固底座与地面加固。本工程新增设备集装架(包括配套机架和设备自带机架)的加固均由建设单位负责。
  3. 机架安装后各直列上、下两端垂直倾斜误差应不大于 3 毫米。
  4. 除有特定的绝缘隔离、散热、电磁干扰等要求外,机架应相互靠拢,机架间隙不大于 3 毫米。
  5. 列内机面平齐,无参差现象,机面对齐误差不大于 3 毫米。
  6. 列间距离与设计的误差应不大于 5 毫米,主走道侧必须对齐成直线。
  7. 所有紧固件必须拧紧,同一类螺丝露出螺帽的长度应一致。
  8. 机架上各种零件不得脱落或碰坏,漆面如有脱落应予以补漆。

1.3 集装架内设备安装

  1. 安装在设备集装架内的设备的排列应符合有关设计图纸的要求。本工程机架内的设备具体安装位置见图 2018SCCT0023-004-SJ-CD1-04,所有架内设备均应与机架加固安装。
  2. 根据设备的不同出线方式,集装架内所安装设备在架内的前后位置应保证设备连线后(在满足线缆布放弯曲半径要求条件下),集装架前、后门能正常开关。

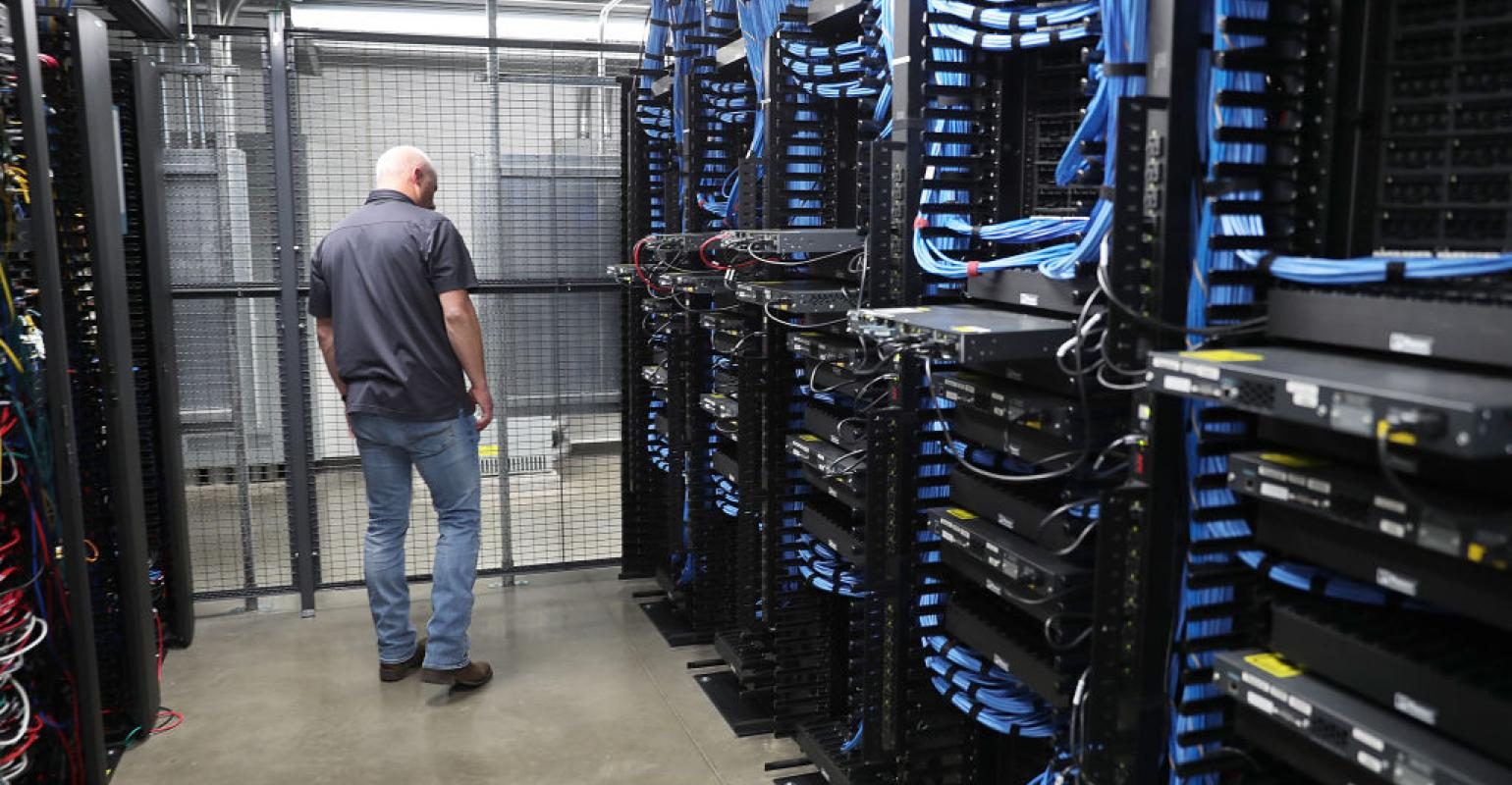

弱电系统设备安装方案模板,综合布线规范
弱电智能化系统

2. 线缆布放说明

本工程均采用下走线方式,通信电缆布放于静电地板下光纤槽道内。线缆按规划的布线路由及电缆计划要求布放,布线距离尽量短而整齐。通信电缆与电力电缆应分别按不同路由敷设,如相互之间距离较近,亦应保持至少 100 毫米以上。

  •  通信电缆布放
  • 线缆布放的工艺要求
    • 线缆布放完成后,机房井道、孔洞必须用防火材料封堵严实,走线架、电缆沟内无杂物。
    • 信号线布放要求
      • 布放线缆的规格、路由、截面和位置应符合有关图纸要求,线缆排列必须整齐,外皮无损伤。
      • 电缆转弯应均匀圆滑,弯弧外部应保持垂直或水平成直线,电缆转弯的最小曲率半径应大于 50 毫米。
      • 布放在走线架上的线缆必须绑扎。绑扎后的线缆应互相紧密靠拢,外观平直整齐,线扣间距均匀,松紧适度。绑带余下部分应剪断,余量长度不能超过 1 厘米。
      • 布放在槽道内的线缆可不绑扎,但槽内线缆应顺直,不宜交叉。在线缆进出槽道部位和线缆转弯处应绑扎或用塑料卡捆扎固定。
      • 线缆在机柜内布放时不能绷紧,应留有适当余量,绑扎力度适宜,布放顺直、整齐,不应交叉缠绕。
      • 上走线的机房,走线架上线缆较少时可将交、直流电源线和信号线在同架上隔离布放;线缆较多的,要求将交、直流电源线和信号线分架走线。
    • 尾纤布放要求
      • 布放光纤跳线(尾纤)的规格、路由、位置应符合有关设计图纸的要求。
      • 尾纤在走线架上布放时应用专用尾纤槽或套管保护。
      • 尾纤布放时,应尽量减少转弯,需转弯时应弯成弧形。
      • 光纤跳线布放时应注意光纤的脆弱性,曲率半径应≥40 毫米。施工时注意安全,避免灼伤眼睛。
      • 光纤跳线在机架内应作盘留,盘留长度≥0.4 米,盘留曲率半径应≥40 毫米。
    • 电源线布放要求
      • 电源线必须采用整段线料,中间无接头。
      • 电源线走线采用地槽或架上走线时,应避免交叉,布线要整齐。
      • 直流馈电线的每对馈电线应保持平行,正负线两端应用统一红蓝标志。
      • 直流电源线、接地线应按色谱区分。
      • 敷设电源线应平直并拢、整齐,不得有急剧弯曲和凹凸不平现象;绑扎线扣整齐、松紧合适。绑扎电源线时不得损伤电缆外皮。
      • 电源线与设备应可靠连接,连接时应符合下列要求:
      • 截面在 10 平方毫米及以下的单芯电源线的接头圈连接时,线头弯曲方向应与紧固螺丝方向一致,并在导线与螺母间加装垫圈,所有接线螺丝均应拧紧;
      • 截面在 10 平方毫米以上的多股电源线应加装接线端子,其尺寸应与导线线径相配合;
      • 所有电源线剖头部分均缠绝缘胶带,缠扎厚度与绝缘外皮一致,各电源线缠扎长度应一致;
      • 每路直流馈电线连同所接的列内电源线和机架引入线两端腾空时,用 500 伏兆欧表测试正负线间和负线对地间的绝缘电阻均不得小于 1 兆欧;
      • 每路交流电源线两端腾空时,用 500 伏兆欧表测试心线间和心线对地间的绝缘电阻均不得小于 1 兆欧。

3. 标签张贴

设备安装和线缆布放完毕后,由设备和线缆提供方负责制作各自供货的设备的标签和线缆的标签。使用的标签材质、样式、张贴、绑扎方式等必须统一。标签内容应符合建设单位的规定。

做好各类线缆标签标识,尤其是电源线缆需要遵循 GB 51199-2016 《通信电源设备安装工程验收规范》相关规定进行颜色标注。例如:直流电源线缆正极需要使用红色电源线或者在正极电源线两端红色标注,负极需要使用蓝色电源线或者在负极电源线两端蓝色标注,接地线缆用黄绿色电源线。

4. 电源系统如何安装?

  • 交流:电压:220V 单相,变化小于±15%。
  • 频率:50Hz 变化小于±5%
  • 电源波形:正弦波畸变不大于±3%
  • 交流电力系统须配有交流调整装置或不间断的电源来滤除脉冲干扰。
  • 供电尽可能地应用二路市电和油机系统,平时市电输入经转换开关任一路供电;当二路均断时,由油机供电。

本工程设备所需供电为 220V 交流电源,以 UPS 交流配电系统的电源分配架(单元)为界。本工程设备的接地需符合通信设备接地要求。

5. 供电方式

本期工程新增和搬迁设备供电方式为~220V 和~380V 供电,有 UPS 保证。本期新增设备均利用机房现有机柜进行安装,本期设备接入及柜内 PDU,机柜 内 PDU 已接入电源头柜接地,电源头柜已接入了机房地排进行了联合接地,由 此实现新增设备的接地保护。

6. 电源系统

本期工程新增机柜均配置统一接地装置(接地铜排),由新增的机柜接地铜排布放 1 条 1×35 平方毫米的保护地线至分地线排。

本工程新增的设备通过自带的 2 条 3×6 平方毫米的电源线(火、零、地三芯)接至机柜的电源供电模块(或空开单元/接地铜排),实现防雷、防静电等接地   功能,并保证设备达到正常的工作要求。
