现有 xxxx 监控指挥中心位于综合楼,该单体建筑共 x 层,现有海关三级监控指挥中心位于三层,总面积约为 65 平米。 现有海关指挥中心的升级: 本次升级改造主要是对现有海关指挥中心进行装修、照明、安防、显示等功能进行升级改造,其中装修改造不涉及室内外土建主体结构的改动,不涉及结构安全,只涉及软装装修。以满足对海关人员办公环境的需求,同时满足原有消防设计要求,且符合《建筑内部装修设计防火规范》(GB50222-2017)的相关规范。

1 基础装修升级改造

通过对原监控指挥中心的基础装修改造,达到海关监控指挥中心的办公环境要求。装修改造主要包括:1、原有顶面拆除重建,采用石膏板二级造型吊顶的装修风格设计;2、原有墙面重建,采用木制吸音板的装修风格设计;3、监控拼接大屏重新部署,具备更好的观看视角;4、地面静电地板拆除重建,通过采用敷设地毯的设计,起到静音、美观的装修风格。

1.1 顶面装修装饰改造

石膏板二级造型吊顶处理:现有铝扣板吊顶拆除,整体顶面采用石膏板二级造型吊顶,吊顶四周采用嵌入式圆形筒灯,大厅中间采用嵌入式灯槽和嵌入式软膜灯带相互,顶面主要以白色背景为主,达到美观、整洁、舒适的效果。

石膏板采用品牌环保产品,使用具有防火、隔热、抗震动性能好的 A 级装修材料,燃烧性能达到 B1 级及以上。

嵌入式筒灯、嵌入式灯带采用品牌环保产品,采用低功耗 LED 光源,同时合理分配灯具位置,起到节能减排效果。

防尘处理:吊顶内应符合设计要求,清洁、干燥。吊顶内四壁及顶面做防尘处理,不得起皮和龟裂。

1.2 墙面装修装饰改造

拆除现有墙面装饰。整体墙面使用穿孔木制吸音板进行装饰,在操作台右侧墙面制作海关指挥形象墙,形象墙设计为海关 logo、园区名称中文字体和英文组成,材质采用亚克力板。

吸音板采用品牌的环保产品,具备防霉防潮的高密度板或者实木板,具有防火、抗震动性能好的 A 级装修材料,燃烧性能达到 B1 级及以上。

1.3 地面装修装饰改造

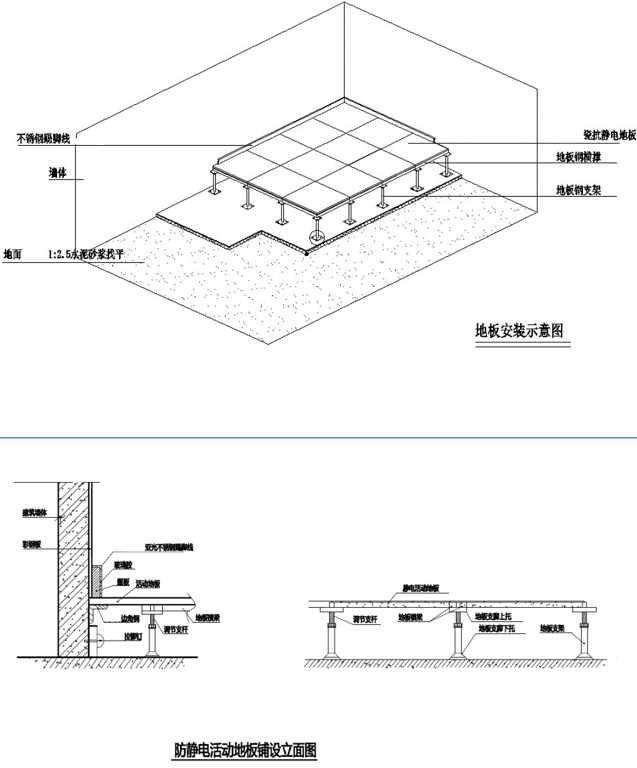

拆除现有地面静电地板,地面重新采用网络静电地板+阻燃地毯的方式铺设,网络防静电地板应具有防静电性能稳定,环保,耐磨,耐老化,使用寿命长,防火,便于清洁,吸水率低,耐酸碱性等优势;

地毯采用耐久性好、外观性好、毯型稳定,A 级装修材料,燃烧性能达到 B1 级及以上,同时地毯可以起到良好的静音、装饰效果。

防尘处理:地面应符合设计要求,并应清洁、干燥。静电地板下四壁及地面均需防尘处理,不得起皮和龟裂。

在铺设活动地板前对地面做防尘处理,首先在机房内各类装修施工及固定设施安装完成后并对地面清洁处理后,再用防尘漆粉刷两遍。

某指挥中心装饰工程技术方案书(指挥中心装修改造)

1.4 接地系统改造

现有海关指挥中心已建设接地系统,本次升级改造重复利用现有接地系统,不再重复建设。

1.5 消防系统改造

本次升级改造重复利用现有消防系统,不再重复建设。

1.6 空调系统改造

在海关指挥中心配备 1 台 5P 普通空调。

2 供配电系统改造

完善海关监控指挥中心室内的 UPS 不间断电源供电系统及市电配电系统。升级后的视频显控平台、台式机、应急照明系统采用 UPS 不间断电源供电;监控拼接大屏、墙插、照明系统、空调等设备采用市电供电。

3 照明系统升级改造

海关监控指挥中心顶面采用环保、节能、低功耗的高规格筒灯灯具和灯带,采用 LED 光源,合理分配照明区域,满足指挥中心的节能环保的照明需求。

4 大屏显示系统升级改造

复用现有的监控拼接大屏及扩容部分同尺寸的拼接大屏,通过重新拼接组装成 4*5 的显示大屏,以达到更好的观看效果。

复用现有视频综合管理平台,通过增加相应视频输出模组的方式满足大屏显示需求,用于显示视频终端信号、视频监控视频信号及其他多媒体信号的图像视频展示。

某指挥中心装饰工程技术方案书(指挥中心装修改造)
详细设计方案见附件
