中小型数据中心机房建设装修设计方案（机房装修通用文档）

中心机房是各类信息数据的处理中心，机房内放置的计算机设备、通讯设备、网络设备及辅助系统设备，需要非常严格的操作环境，以保证各个信息系统可靠稳定地运行。而系统可靠运行则要依靠计算机机房的严格的环境条件（机房温度、湿度、洁净度、供电质量及其控制精度）和工作条件（防静电性、屏蔽性、防火性、安全性等），也即本文分享的机房装修方案。

1. 机房吊顶天花设计

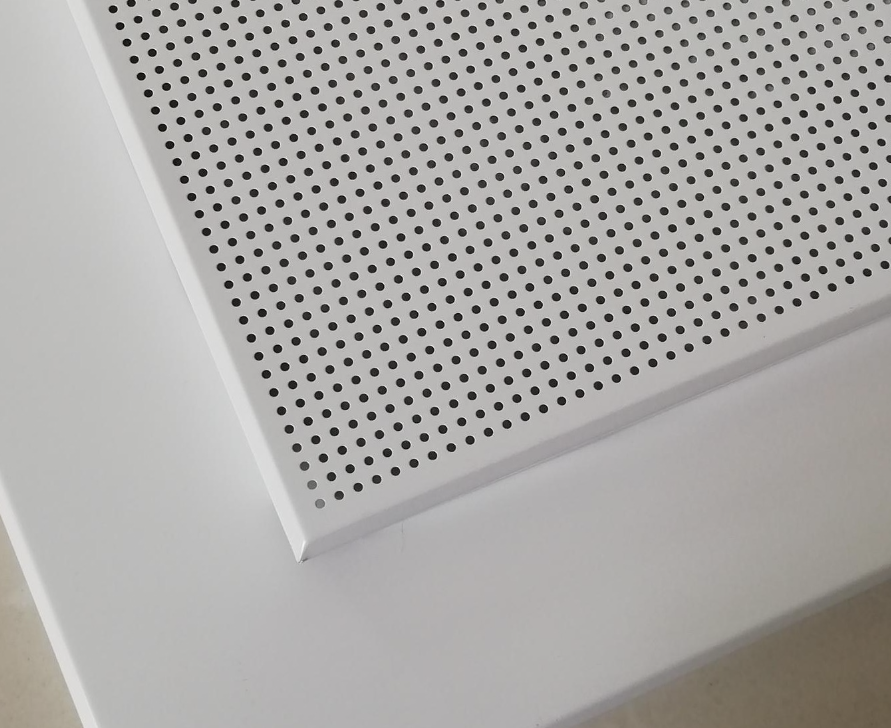

目前广泛应用的吊顶饰面板种类很多，一般有石膏饰板、铝合金微孔板、矿棉板等。石膏板的防尘性能低于设计、施工的 A 级要求。设计海关数据机房的天花材料以微孔铝板为主，凡是异形的造型，采用木龙骨夹板天花且进行有效的防火处理；数据中心机房吊顶的技术要求以及机房高度要求，中心机房天花吊顶选用全铝喷塑微孔天花板，规格 600×600mm，厚度δ=0.8mm，乳白色哑光。

考虑到以上需求，本次仙桃数据中心机房设计选择微孔铝合金天花，此类天花具有以下特点：色调柔和，不产生眩光、防火、防潮、易清洁、吸音。全新暗龙骨，整齐大方，并对电磁干扰具有一定屏蔽作用。

天花面板具有良好的强度和塑性，正常使用情况下，不会下凸变形，能够长期保持挺括、平整，面板易于剪切，收边方便，并有一定屏蔽作用。金属面板易于剪切，周边配有特制收边条，使整体更为美观。面板边为倒角边，拼接紧密。

采用先穿孔后涂漆的平整工序，保证漆层完整，且不使漆膜粘连微孔，标准板采用 1.5mm 孔径，22%的微孔通风面积，完全能够保证空调所需通风量。

2. 机房防静电地面设计

主机房地面首先进行基层清理（部分地面水泥沙浆找平修补和防尘处理）。地面刷防尘地台漆两遍；主机房地板下采用 20mm 橡塑保温材料进行地面保温处理（用 881 或立时得强力胶贴匀），施工时应对准地脚座位置剪孔穿出，所有接缝应贴紧并使之整齐；

主机房、监控室、缓冲区、走廊、电信接入室、配电室安装防静电地板；规格为 600*600*35mm。主机房、走廊、配电室地板铺设高度为 400mm，电信接入室、监控室地板铺设高度为 250mm，配原厂地脚及配件、原厂地脚胶及螺丝胶，地板铺设做到所有连线横平竖直，所有相邻地板之间高低公差≤0.5 mm，水平位置公差≤1.0mm，抗静电地板沿墙收边处理，主机房入口做 15°设备活动斜坡，主机房、配电室入口处做踏步台阶及收边处理，气体消防室铺防滑地砖。

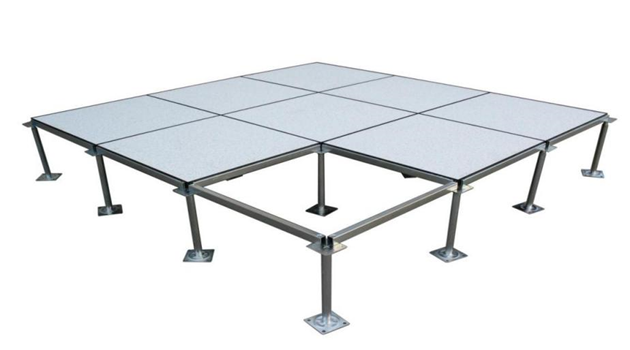

设计采用的全钢防静电活动地板具体技术参数如下:

• 全钢防静电活动地板：由地板、可调支撑、横梁、螺丝组成。
• 地板结构：由全钢外壳、发泡水泥、HPL 贴面、防静电嵌条组成。地板规格：600*600*35mm。
• 地板集中载荷（每片板的中心点受力）：≥301kg 时挠度≤2.0mm。
• 贴面表面电阻值：106～109Ω（测试电压 100v 时）。嵌条电阻值：106～109Ω（测试电压 100v 左右）。
• 注水泥孔盖打开后须观察水泥是完全饱满并保证水泥坚硬。
• 支撑：由上托板、圆管、罗杆、罗母、底板组成。
• 支撑上托板厚：≥3mm（冷轧钢板）。支撑圆管壁厚：≥1.2mm 。支撑底板厚：≥2mm（冷轧钢板）。

3. 机房墙面设计

• 主机房、采用 12.6mm 彩钢板饰面墙。
• 主机房做防水隔汽层处理；
• 主机房内外墙面做防水防潮处理。
• 主机房墙面、柱面下部做不锈钢板踢脚线宽 100 mm，压铝塑板边 12 mm；收边线采用浅色铝塑板制作，与地板间缝隙应严密，公差≤0.5 mm， 踢脚线长度统一取 1200 mm 或 2400 mm，与地板天花模数对齐，内衬夹板之内侧刷乳白色漆。
• 主机房与监控室采用 12 厘防火玻璃隔断。
• 主机房与配电室上部留空用于精密空调回风。
• 玻璃隔断上下边框用铝合金作饰面；
• 机房内所有与外界连接的管线槽接口处均应做密封处理，以防止虫、鼠进入机房。
• 气瓶间采用轻质砖墙封堵。

4. 机房门、窗用才选取

• 缓冲区入口安装 1500*2200mm 双开钢制防火门。
• 监控室入口安装 900*2200mm 单开钢制防火门。
• 防水围堰，为防止外墙、门及空调系统漏水对机房产生的灾难性后果，在机房外墙内面作防水处理，精密空调周边安装 50mm 防水围堰并配备漏水检测系统和相应的给水排水装置，并配置紧急排水地漏，同时安装排水管道冲洗系统，防止空调冷凝水脏物堵塞排水管。
