本文分享之内容是《建筑弱电工程施工及验收规范》中的一部分,上文提到了弱电综合管网及布线工程的一般规定和施工准备弱电综合管网及布线工程的施工规范,本篇继续分享综合布线工程的系统试运行、检测和竣工验收规范。

1.系统调试与试运行

1.1 系统调试包括区域综合外网工程、室内综合管网工程的安装调试和综合布线工程的电气性能自检调试。

1.2 区域综合外线工程系统安装调试应符合下列要求:

  1. 管道容量、位置、敷设方式及路由、坐标和高程应符合设计要求,室外配线设备的安装位置、容量、线缆出入方式等符合设计要求,安装偏差应在允许范围之内。铜缆、光缆的穿放与接线正确。
  2. 进行设备的系统调试,其电气测试指标应符合要求。

1.3 室内综合管网工程系统调试应符合以下要求:

  1. 支架、吊架安装,线槽与桥架安装,线管安装应调正正确符合设计要求;
  2. 铜缆、光缆的穿放与接线正确,其电气测试指标应符合要求;

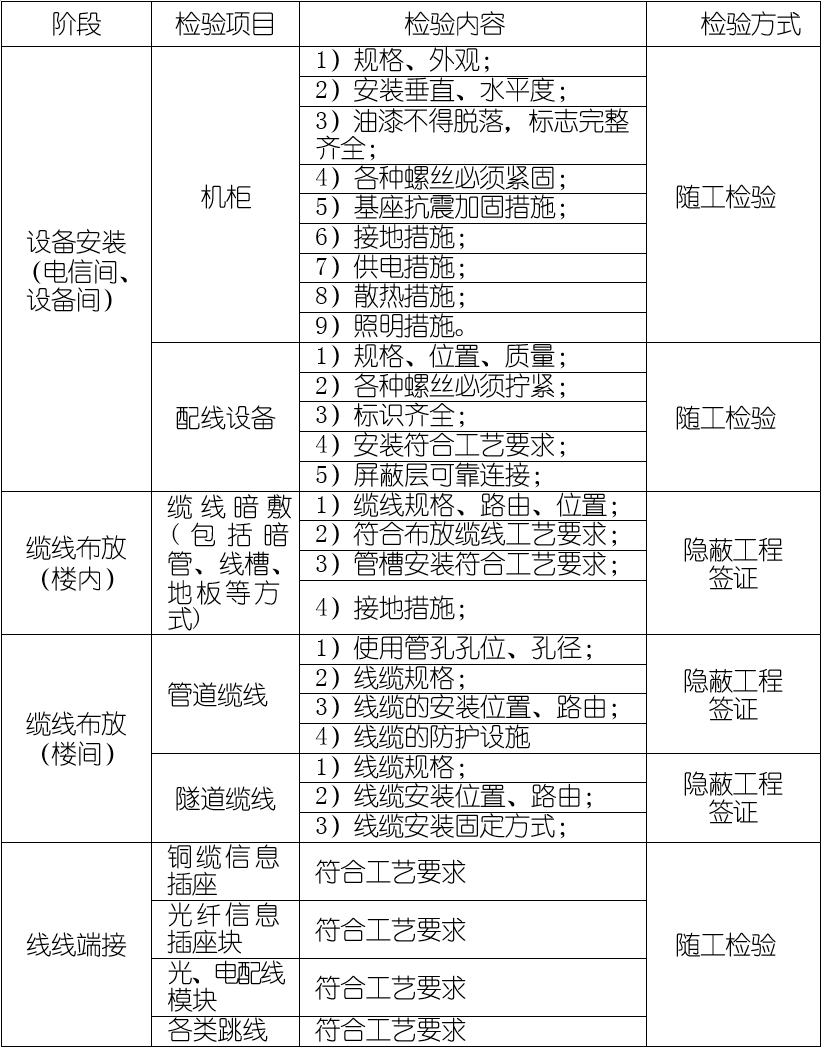

1.4 综合布线工程电气性能自检调试应符合,综合布线工程自检调试项目及内容见下表:

综合布线工程自检调试项目及内容
综合布线工程自检调试项目及内容

2.系统检测与质量控制

2.1 系统检测与质量控制应符合下列要求:

  1. 区域综合外网工程和室内综合管网工程,应按线槽、线管敷设工程安装质量及观感验收予以检测;
  2. 综合布线工程按系统予以检测;

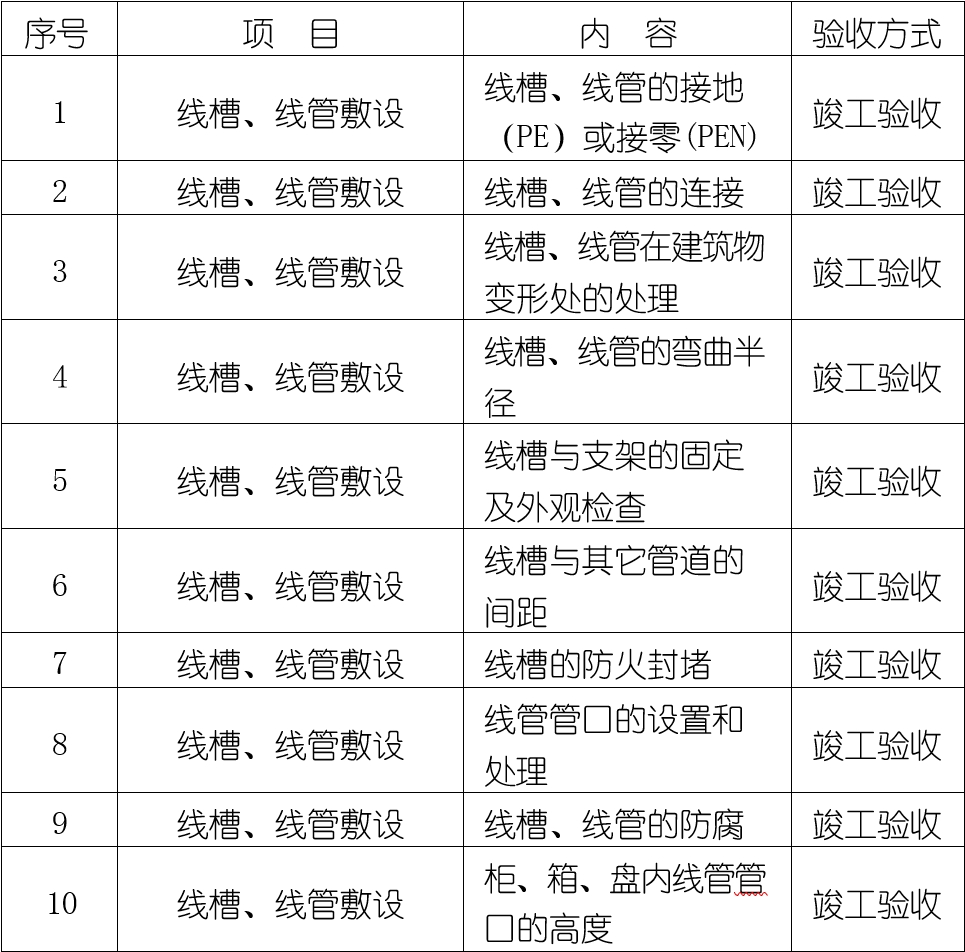

2.2 线槽、线管敷设工程安装质量及观感验收,应符合下列要求:

  1. 线槽、线管必须接地,应熔焊跨接接地线。
  2. 敷设在竖井内和穿越不同防火分区的线槽线管`的孔洞,应进行防火封堵。
  3. 线槽、线管经过建筑物的变形缝处应采取防护措施。
  4. 线槽应安装牢固、无扭曲变形,紧固件的螺母应在线槽外侧。
  5. 支架吊架应固定牢固,布置合理。
  6. 线槽、线管进入配电箱、柜、盒处应连接紧密,线管管口平齐、光滑无毛刺。
  7. 线槽水平或垂直敷设的直线部分的平直度和垂直度偏差应小于 5 mm。
  8. 线槽线管转弯处的弯曲半径,应不小于线槽线管内敷设线缆的最小允许弯曲半径。

2.3 铜缆、光缆应检测规格、敷设位置、保护设施规格质量、电缆接头处置质量等。

2.4 线槽、线管敷设工程安装质量及观感验收记录,应填写附录 A 表 A.3.4-11。

2.5 综合布线工程系统检测应符合以下要求:

  1. 永久链路和信道测试内容如下:
    1. 应采用符合系统测试内容要求的合格的测试设备进行测试。
    2. 电缆电气性能测试及光纤信道性能测试应符合布线设计等级要求。
    3. 测试连接模型应符合现行国家标准《综合布线系统工程验收规范》GB50312 的规定。对于 6A 类、7 类及数据中心机房布线可以参照相应技术白皮书要求完成测试。
  2. 测试指标应符合现行国家标准《综合布线系统工程验收规范》GB50312 的规定,对 6A 类及以上等级的布线系统可参照国际标准。
  3. 综合布线工程必须对每一个信息点进行测试。各项测试结果应有详细记录,作为竣工资料的一部分。测试记录不应被修改。
  4. 对绞电缆及光纤布线系统的现场测试仪要求如下:
    1. 应能测试信道与链路的性能指标;
    2. 应具有针对不同布线系统等级的相应精度(1~4 级),应考虑测试仪的功能、电源、使用方法等因素;
    3. 每次现场测试前应出示测试仪的精度有效期限证明。
    4. 测试仪表应具有测试结果的保存功能并提供输出端口,将所有存贮的测试数据输出至计算机和打印机,测试数据必须不被修改,并进行维护和文档管理。测试仪表应提供所有测试项目、概要和详细的报告。测试仪表宜提供汉化的通用人机界面。

2.6 综合布线工程系统检测记录,应填写附录 B 表 B.4.5-1。

3.竣工验收

3.1 区域综合外网工程验收应包括以下内容:

  1. 竣工验收资料文件应完整、齐套。
  2. 隐蔽管线工程签证和复核应符合设计要求。
  3. 工程安装和观感质量验收应符合设计要求。
  4. 应执行《通信管道工程施工及验收规范》GB 50374-2006 的相关规定要求。

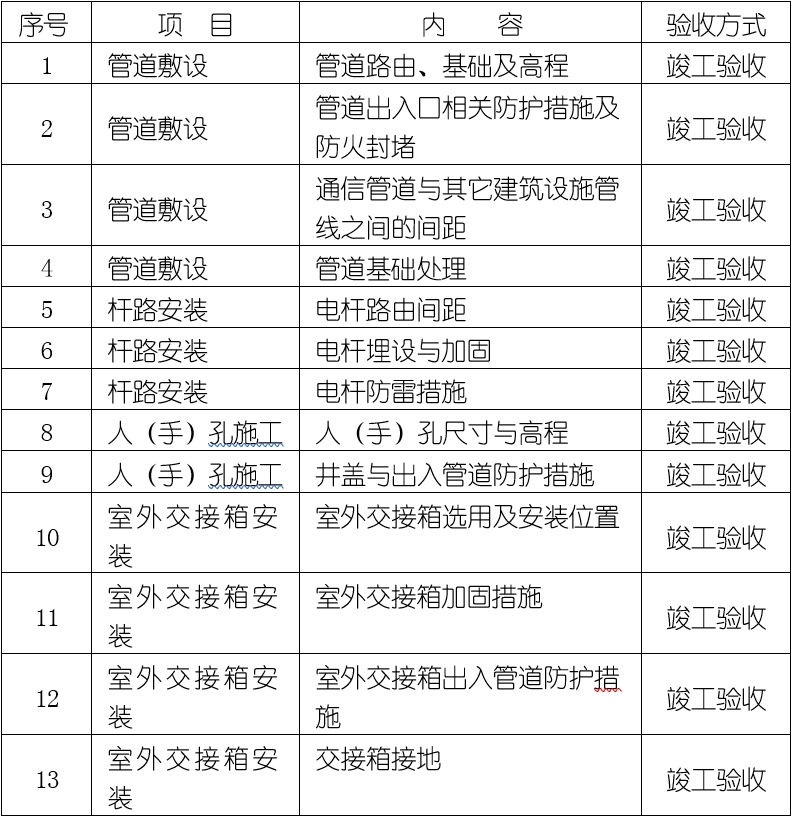

  5. 验收项目和内容见下表:
验收项目和内容
验收项目和内容

3.2 综合布线得验收应包括以下内容:

  1. 工程竣工后,施工单位应在工程验收以前,将工程竣工技术资料交给建设单位。
  2. 综合布线系统工程的竣工技术资料应包括以下内容:
    1. 安装工程量;
    2. 工程说明;
    3. 设备、器材明细表;
    4. 竣工图纸;
    5. 测试记录(宜采用中文表示);
    6. 工程变更、检查记录及施工过程中,需更改设计或采取相关措施,建设、设计、施工等单位之间的双方洽商记录;
    7. 随工验收记录;
    8. 隐蔽工程签证。
  3. 竣工技术文件应保证质量,做到外观整洁,内容齐全,数据准确。
  4. 综合布线系统工程,应按下所列项目、内容进行检验。检测结论作为工程竣工资料的组成部分及工程验收的依据之一。
  5. 系统工程安装质量检查,各项指标应符合设计要求,被检项检查结果为合格;被检项的合格率为 100%,则工程安装质量判为合格。
  6. 系统性能检测中,对绞电缆布线链路与信道、光纤信道如为整改后的测试达到合格时,在竣工验收时可以提出抽验要求。抽测可由第三方认证的检测机构实施,抽样比例不低于 10%,抽样点应包括最远布线点。
  7. 综合布线工程如采用布线工程管理软件和电子配线设备组成的系统进行管理和维护工作,应按专项系统工程进行验收。
