智慧园区车辆管理系统是专门针对中小型停车场,集成停车场管理、车位统计、反向寻车、停车诱导屏、停车场通道监控为一体的停车场管理平台。该平台集成了监控子系统、停车场子系统、出入口子系统、智能应用子系统,可满足各种中小型停车场的管理应用。

智慧园区车辆管理系统可以实现嵌套停车场管理以及一主多车的问题,灵活应对内部车辆以及临时停车问题。高清视频摄像头可以抓拍违法停车行为,也可以为后期的处理提供有力的证据。本智慧园区解决方案系列文章主要以某安防厂商的解决方案为核心内容,省略了部分图表和详细参数,原文档开放下载。文章列表:

  1. 智慧园区解决方案:项目背景和需求分析(附件下载)
  2. 智慧园区解决方案:系统组成架构
  3. 智慧园区解决方案:方案亮点
  4. 智慧园区解决方案:人员管理系统
  5. 智慧园区解决方案:车辆管理系统
  6. 智慧园区解决方案:视频监控系统
车辆管理系统通用组网图(智慧园区)

1 车辆出入口管理系统组成

根据项目实际情况并结合我公司多年的设计施工经验,下面为标准的一进一出配置。

  1. 入口处主要由一台车牌识别专用高清摄像机、一台快速道闸、二个地感线圈构成。
  2. 出口处主要由一台车牌识别专用高清摄像机、一台快速道闸、二个地感线圈构成。
  3. 管理中心主要由免取卡管理系统软件、岗亭收费电脑构成。

另外,系统还可选配入口显示屏、收费显示屏、停车场云平台接口服务、服务器、自助缴费机、手持收费终端、岗亭监控、背景补光灯等多种设备应用。

通过出入口的数据采集、上传和调用、处理等系列动作,实现出入口管理收费功能。

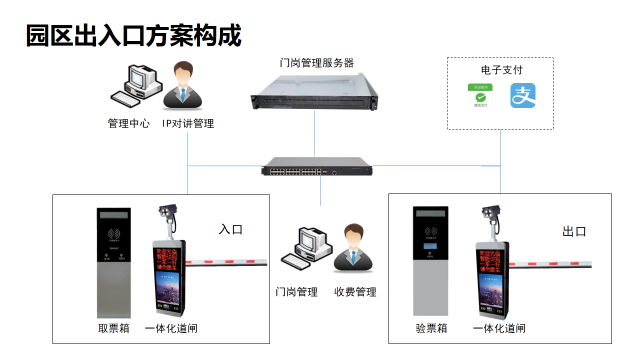

车辆出入口系统组网图
车辆出入口系统组网图

门岗客户端,主要针对园区出入口进行园区停车收费管理,可实现出入口车辆信息的自动识别、自动计算园区内停车时长和自动计费,同时联动道闸控制。对于车辆收费方式,可实现预付费、包时长和实时缴费。同时实现园区车辆、车位、收费记录的统计和查询,极大地提高了园区车辆的收费效率、加强了对园区车辆通行的管理。

1.1 车库进口/出口控制

智慧园区出入口车辆管理系统,在门岗使用一体化道闸方案,可实时抓拍进入、驶出园区车辆照片,自动识别入园车辆信息(车牌号、车辆类型、车辆颜色、车辆品牌、车款、进入时间和闸口等),并可实现人工确认车辆信息及控制道闸开关。对于无抓拍的车辆,也能手动添加车辆进入园区的信息。

车辆出入闸口触发方式有视频、线圈、雷达三种方式。线圈触发方式优点:不受天气影响;缺点:破路,受管道影响,施工复杂;雷达触发方式优点:捕获率高。缺点:受天气影响,成本较高;视频触发优点:简单快捷投入少。缺点:容易受影响,准确度无法达到 100%;为了保证进口处的人车安全,方案提供雷达防砸和线圈防砸两种方案。

智慧园区出入口车辆管理系统,支持脱机管理业务,在脱网情况下道闸依然可以实现正常起降,断网后数据也不会丢失。整个系统支持车辆一进一出、多进多出、混进混出,早晚高峰期按需可以设置潮汐车道,既早高峰的时候可以将潮汐车道设置为入口,晚高峰的时候将车道设置成出口这样可以最大程度的解决出入口的压车问题。

1.2 车辆管理系统主要功能流程

1)入场:略,详见附件及以下停车场流程专页。

2)出场:

  • 内部车辆、特种车辆(军警车)、VIP 车辆经系统授权车牌号有效期后,车辆进出系统通过高清识别摄像机自动对车辆进行抓拍照片并识别车牌号,判断其车牌号是否有效及该车辆的有效期,有效系统自动开启道闸放行。
  • 有牌车离场:车辆行驶至出场识别区时,系统通过高清识别摄像机自动抓拍照片并识别车牌号,自动判断是否缴纳停车费并且是否在指定的免费时间,若是系统自动放行;若不是,系统将提示应缴停车费,此时由人工进行收费放行,道闸自动开启车辆驶离停车场,系统自动记录车辆出场信息;
  • 无牌车离场分二种情况:第一,系统设定为没有出入口吐卡控制机或二维码控制机,则车辆行驶至出场识别区时,系统通过高清识别摄像机自动抓拍照片并识别车牌号,判断为无牌车,自动弹出最相近无牌车图片供收费人员比对选择,系统提示应缴停车费,此时由人工进行收费放行,道闸自动开启车辆驶离停车场,系统自动记录车辆出场信息;第二,系统若设定为采用卡或者二维码控制机,则车辆行驶至出场识别区时,系统通过高清识别摄像机自动抓拍照片并识别车牌号,判断为无牌车提示车主验交卡或验票,交卡车主将卡交收费员,收费员刷卡计费由人工进行收费放行,取票车主则要将二维码纸票在出口验票机上进行识别,动判断是否缴纳停车费并且是否在指定的免费时间,若是,系统自动放行;若不是,系统将提示应缴停车费,此时由人工进行收费放行,道闸自动开启车辆驶离停车场,系统自动记录车辆出场信息;
  • 无法确认车辆与无牌车:可手动放行、手工输入车牌号码或人工发卡,记录数据库,并产生正确的费用。也可按设定的最低收费来收费。

2 智慧园区停车场系统设计

2.1 停车场系统组成

停车场管理系统由停车诱导和反向寻车两个部分组成,整个系统架构图见重庆众平科技有限公司分享的附件。

停车诱导与反向寻车系统集视频捕捉、车牌识别、空位指示、智能定位为一体,是基于车牌识别技术的全新一代车位引导、取车查询系统,通过一套系统,即可实现车位引导和取车查询的双重功能。它利用具有唯一位置 ID 的视频智能终端识别每个车位的占用状态和车牌号码,从而实现车辆车牌与停车位的对应关系。

2.2 视频停车诱导/反向寻车系统

智慧停车场系统在车位上安装视频车位检测摄像机,车主停车时即抓取车辆图片同时对车牌进行识别,将车辆信息上传到视频反向寻车系统服务器进行数据分析,联动 LED 显示屏实时显示剩余车位数,车主可以根据 LED 的指引快捷找到空闲车位。车主需要提车时,通过在寻车查询机上输入车牌号码的方式进行查询,寻车查询机连接后台系统服务器进行数据同步,显示顾客停车位置及车辆图片,并提供抵达停车位置的最优路线,引导顾客快速的找到车辆。

视频停车诱导/反向寻车系统架构
视频停车诱导/反向寻车系统架构

视频停车诱导/反向寻车系统支持空位引导功能,引导车主快速找到空闲车位停放车辆。支持反向寻车功能,车主可以通过自助寻车机快速找到车辆停放位置。支持地图指引功能,生成车辆停放位置的静态地图指引,方便车主快速找到车辆。支持车位管理功能,方便管理人员实时了解停车场的车位使用情况,以及特殊车位的管理。

2.3 停车场系统功能介绍

依托强大的研发实力,宇视基于车牌识别的车位引导与查询系统在很多地方都处于行业领先地位,具有多项创造性的技术设计。

1)智能分析功能

  • 支持通过视频智能分析,识别车位是否停车;
  • 支持自动识别车位所停车辆的车牌信息;
  • 支持自动识别车辆跨车位停车报警;

2)停车诱导功能

  • 支持空闲车位数据统计功能;
  • 支持空闲车位数据发送到 LED 引导屏显示功能;

3)反向寻车功能

  • 支持停车位和车牌信息的映射功能;
  • 通过车位摄像机识别车牌,从而将停车位和车辆的车牌信息进行了映射。因此在系统中就建立了车位和车辆之间的映射关系。通过在客户端输入车牌号码,即可以得到车辆的所处位置,并根据客户端的位置,规划出寻车的路线。

4)车位视频录像功能

  • 支持车位视频的计划录像,时间计划可任意配置。

5)报警和联动

  • 支持长时间停放车辆自动报警功能,当长时间停放车辆在超过了设定的期限未开走时自动报警提醒。
  • 支持智能检测到车辆跨线停车报警;
  • 支持检测到跨线停车报警后联动扩音器自动语音提示功能;

6)视频自动触发、识别

视频智能终端实时监控每个车位占用状态,当有车辆进入时,自动抓拍车辆图片,识别车牌、确认车辆位置,整个定位过程中无需用户进行任何主动操作,实现真正的智能化、自动化。

7)模糊输查询功能

取车查询终端采用触摸屏输入方式,键盘只需要输入车牌号中的数字部分,汉字与字母部分,适应熟悉电脑键盘和不熟悉电脑的用户,从而大幅度简化操作。

用户输入车牌号码后,系统特别提供模糊查询功能,会提供与查询车牌类似的车辆图片供用户选择。按照匹配度降序排列,最匹配的排列在最前面,提高用户查询效率。
