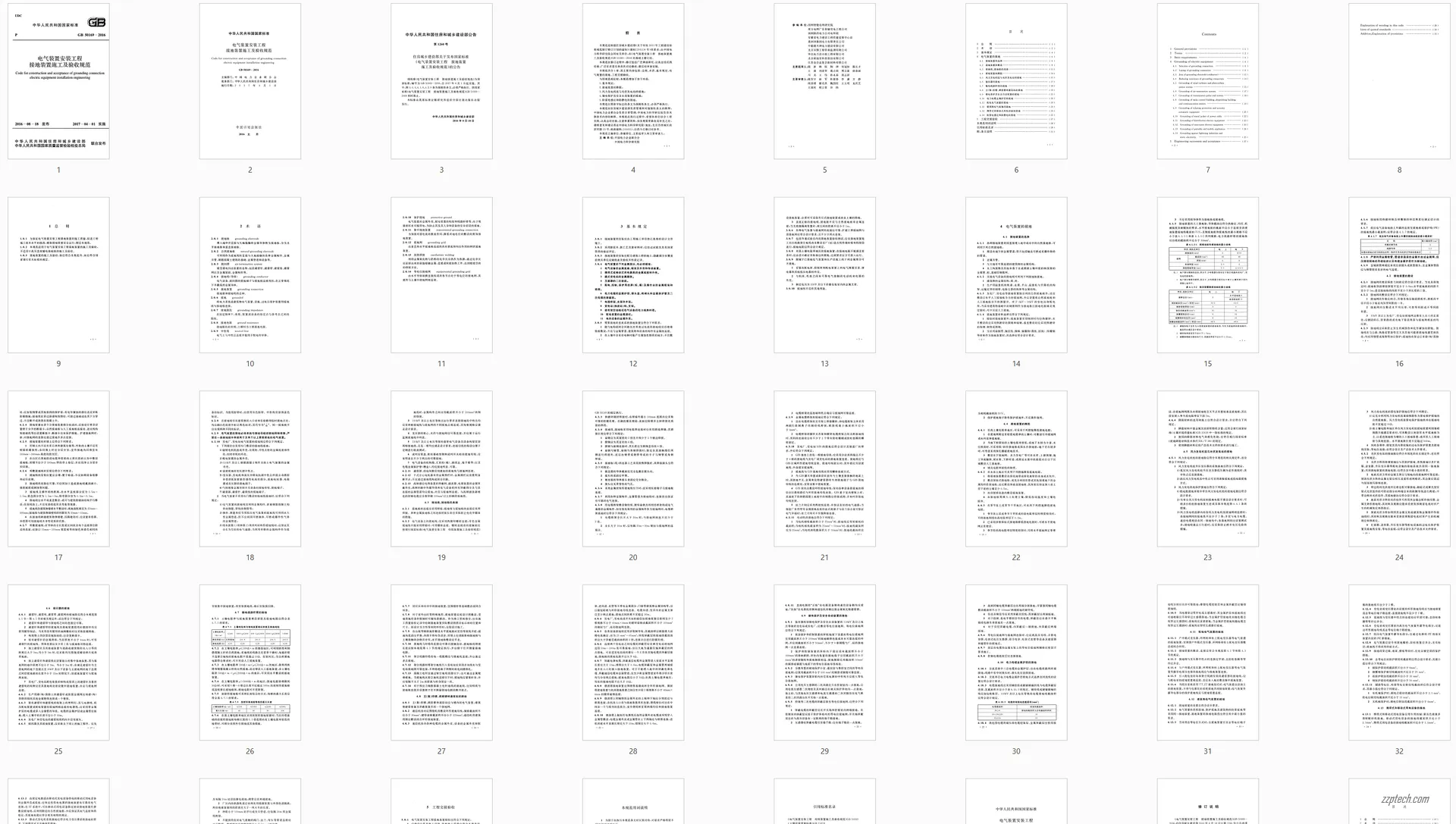

随着电力系统的不断发展，接地装置作为保障电气设备和人员安全的重要设施，其重要性日益凸显。为了确保接地系统的可靠性和安全性，《电气装置安装工程接地装置施工及验收规范》（GB 50169-2016）应运而生。该标准详细规定了接地装置在施工和验收过程中的各项技术要求，以确保其符合高质量标准并满足业务需求。
1. 接地装置的基本要求
1.1 接地装置的作用
接地装置的主要作用是将电气设备与大地连接，防止因电气故障导致的人身伤害和设备损坏。此外，接地装置还能提高电力系统的运行稳定性，减少电磁干扰的影响。
1.2 接地电阻的要求
根据不同的应用场景，对接地电阻有不同的要求。例如，对于变电站、发电厂等关键场所，接地电阻应尽量低，通常不超过 4Ω；而对于一般工业和民用建筑，接地电阻可以放宽至 10Ω或更高。
2. 施工准备
2.1 设计文件审核
在施工前，必须对设计文件进行全面审核，确保其符合相关标准和技术规范。审核内容包括但不限于接地装置的设计图纸、材料清单、施工方案等。
2.2 材料设备检验
所有用于施工的材料和设备必须经过严格检验，确保其质量和性能符合设计要求。必要时，需进行抽样检测或第三方认证。常见的接地材料包括铜、钢、铝及其合金等。
2.3 施工方案制定
根据设计文件，制定详细的施工方案，明确施工流程、时间节点和质量控制措施。施工方案需经过多方评审，并获得相关部门的批准。
3. 接地装置的施工
3.1 接地体的选择与埋设
接地体是接地装置的核心部分，常见的接地体形式有垂直接地极、水平接地极和环形接地网等。
3.1.1 垂直接地极
垂直接地极通常采用钢管、角钢或圆钢制成，长度一般为 2.5 米至 3 米。施工时需注意以下几点：
- 接地极应垂直打入地下，避免倾斜；
- 接地极之间的距离应不小于其长度的两倍；
- 接地极顶部应低于地面至少 0.6 米，防止机械损伤。
3.1.2 水平接地极
水平接地极通常采用扁钢或圆钢制成，铺设在地下一定深度处。施工时需注意以下几点：
- 水平接地极应铺设在冻土层以下，避免因温度变化影响接地效果；
- 接地极之间的连接应采用焊接或专用连接件，确保电气连续性；
- 接地极表面应进行防腐处理，延长使用寿命。
3.1.3 环形接地网
环形接地网适用于大面积的接地需求，如变电站、发电厂等场所。施工时需注意以下几点：
- 接地网的网格尺寸应根据实际需求确定，通常为 5 米×5 米或更小；
- 接地网的四周应设置均压带，确保电位分布均匀；
- 接地网与建筑物基础之间应保持一定的安全距离，防止相互干扰。
3.2 接地线的敷设与连接
接地线用于连接电气设备与接地体，常见的接地线材料有铜线、钢绞线等。
3.2.1 接地线的敷设
接地线的敷设应尽量短且直，避免过多弯曲。施工时需注意以下几点：
- 接地线应固定牢固，防止松动或脱落；
- 接地线应避免与其他金属管道、电缆等平行敷设，防止电磁干扰；
- 接地线穿越墙体或地板时，应采取防护措施，防止机械损伤。
3.2.2 接地线的连接
接地线的连接应采用焊接或螺栓连接，确保电气连续性。施工时需注意以下几点：
- 焊接点应光滑无毛刺，避免尖端放电；
- 螺栓连接应使用防松垫圈，防止松动；
- 连接点应进行防腐处理，延长使用寿命。
3.3 接地装置的防腐处理
接地装置长期暴露在地下环境中，容易受到腐蚀。因此，施工过程中应对接地装置进行防腐处理，常用的防腐方法包括热镀锌、涂覆防腐涂料等。
4. 验收标准
4.1 初步验收
初步验收应在施工完成后立即进行，主要检查各项工程是否按照设计文件和施工方案的要求完成。验收内容包括但不限于接地体的埋设、接地线的敷设、连接点的质量等。
4.2 最终验收
最终验收应在初步验收合格后进行，主要检查各项设施的实际运行效果是否符合设计要求。验收内容包括但不限于接地电阻测试、绝缘电阻测试、耐压试验等。
4.3 文档归档
验收合格后，需将所有相关的施工文档和验收报告进行归档保存。这些文档不仅记录了施工过程中的各项数据，也为后续的维护和管理提供了重要依据。
《电气装置安装工程接地装置施工及验收规范》（GB 50169-2016）为我国电气装置接地系统的施工和验收提供了科学、系统的指导。通过严格执行该标准，可以有效提升接地装置的质量和可靠性，确保其在复杂环境下仍能稳定运行。各级政府、企事业单位及相关施工单位应高度重视，严格按照标准要求执行，共同构建坚固的电气安全防线。
