本文之中学校园一卡通解决方案是一种常见的、常规的、投资较低的传统一卡通解决方案,应当说是适用于大多数学校的…安全性方面,在一卡通系统的使用和运维过程中,提供了全方位的安全设计,包括但不限于:

  • 系统架构——数据与应用隔离;应用处理和数据查看范围依用户权限分配;全面的系统日志;
  • 智能卡——芯片操作系统(COS,Chip Operating System)控制,芯片级硬件加/解密,不可破解;支持卡空间各分区独立密码;
  • 密钥体系——采用金融级硬件加密技术,支持国际标准加密算法和国密算法;一卡一密,一交易一密;支持多种密钥恢复机制;多因子生成根密钥,核心机密多人互锁;密钥体系备用机制;
  • 数据传输——动态密码 TAC 认证;CRC 校验;多级缓存;HTTPS 安全链接;
  • 网络运行——基于虚拟局域网(VLAN)的局域网隔离;基于虚拟专用网(VPN)的互联网隔离;物理链路冗余(选配);硬件级网络负载均衡(选配);
  • 数据存储——数据库服务器双机冗余(选配);磁盘阵列(一般选择 RAID 5,可更换);重要数据混淆后入库;自动备份;异地备份(选配);
  • 容错管理——未决记录验证;恶意消费的识别与验证;从缓存数据恢复金融数据;

1 IC 卡安全性考虑

主流非接触式 IC 卡分为两种:M1 卡和 CPU 卡。相对 M1 卡,CPU 卡在芯片架构、密钥管理、数据控制和交易流程等方面均具有非常高的先进性和安全性。

CPU 卡具有卡内微处理器和芯片级操作系统(COS,Chip Operation System),也就是说 CPU 卡相当于一台微型计算机,不仅具有数据存储功能,同时具有命令处理和数据安全保护等功能。

芯片存储方面,CPU 卡不仅容量更大,最重要的是可针对卡片空间进行完全独立的分区控制,密钥管理方式灵活,且支持多种加密算法(金融级别的加密算法)硬件加解密技术,配合密钥管理体系的多级密钥分发和控制,使得每一次交易均进行密码认证,极大地提高了安全性。

2 交易的安全性

2.1 系统交易过程的安全设计

采用金融级的硬件加密设备,进行数据完整性保护和验证;终端设备和数据通讯前置服务之间双向认证,加密传输;每一次交易都使用临时工作密钥,实现一交易一密钥;交易过程中生成不可抵赖的唯一交易认证码,可有效防止数据被破坏和篡改。

2.2POS 机中交易数据的安全存储

为了确保交易数据存储的安全,POS 机内包含大容量的非易失性存储空间,以存储足够的脱机交易记录和黑名单。在内部的数据存储器空闲存储空间不多时,POS 机自动产生提示信息。在内部的数据存储器已经存满时,POS 机自动报警并拒绝消费,保证已经存储的数据的安全可靠。存储脱机交易流水信息时,在每条记录中增加通过加密算法生成的校验码,以识别对数据存储器的非法修改。

2.3 交易记录的安全传输

为应对交易记录从 POS 机到数据通讯网关(上位机)的传输过程中被篡改,而发生的交易记录的安全问题,在普通的 POS 机中,每产生及上传一笔交易记录时,每笔记录中均采用 16 位 CRC 校验;在配置有 PSAM 卡的 POS 中,每产生及上传一笔交易记录时,每笔记录中均通过 PSAM 卡加密校验,然后上传至数据通讯网关。数据通讯网关通过验证校验码,以确保采集到的校验记录的完整性和合法性。

为应对数据传输过程中因网络故障而导致的数据丢失,在 POS 机的硬件设计中增加重复采集的功能。即在采集脱机交易流水时,只是移动指针,采集完毕后流水仍存在于 POS 机的数据存储器内,以便对全部或指定范围的流水记录重新采集。由于数据丢失往往是因为存储芯片中的数据指针丢失造成的,所以需要将数据指针保存在存储器中的多处不同位置。只要指针有一处存在,即可确保数据读取正确。

2.4 数据库中重要信息的安全验证

系统中心数据库以及各分布数据库中的交易记录、账目汇总流水等重要数据,均采用数据校验的方式,增加日期戳和校验字段,以确保在数据库中的各种重要数据信息,不被篡改和复制等恶意操作,保证数据的真实、完整、准确。

3 终端设备的安全性

终端设备作为金融交易的载体和重要身份信息(如指纹、密码等)的核验终端,其安全性不容忽视,主要体现在以下几方面:

  • 每台设备均加装 PSAM 卡,用作对每次交易的校验进行比对加密运算。PSAM 卡中存储一组由 PSAM 根密钥随机生成的分散密钥,在交易发生时,根据此密钥与卡片密钥进行专业算法加密,系统比对无误方可正常交易;
  • 设备支持脱机交易,设备内存储进行加密控制,防止恶意窃取存储在机具内 FLASH 闪存的交易数据;
  • 终端机具内黑白名单由系统平台在线下发,实时更新,杜绝伪卡、挂失卡等的恶意消费;脱机运行时,终端支持强制联网机制,即脱机运行指定时间后必须联网,否则终端设备失效;脱机交易数据由终端标记,联网后提交系统平台,进行卡片有效性验证,针对合法交易记录进行入账操作,针对非法交易记录(如挂失卡、伪卡等利用设备脱机状态恶意消费的)进行坏账处理;
  • 终端设备运行状态可由系统平台进行监控,包括但不限于断网、固件异常等。

4 网络数据传输的安全性

网络数据传输主要从三方面保证通信和数据的安全性:

  • 网络专用,逻辑隔离。在现有网络结构的基础上,使用 VLAN 技术进行一卡通专用网的逻辑隔离划分,使得一卡通系统通信数据的传输构建在一个虚拟的内部子网中;
  • 通信数据加密。一卡通系统内通信数据并非采用明文传输,是在标准通信协议的基础上利用 TLS 技术和 CA 技术进行安全连接协议补充和认证加密扩展,为数据混淆加密提供双重保障;
  • 网络链路冗余。根据用户需求,可进行网络物理链路的冗余组网(示意图如下),施行线路备份机制,单点故障下可无缝自动切换通信路由,保证系统通信的稳定性。

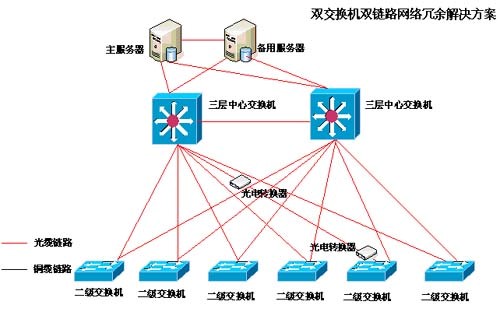

双交换机双链路网络冗余解决方案

5 系统数据库的安全性

5.1 数据库访问策略

在一卡通系统的 WEB 服务器与应用服务器之间建立信任边界,应用服务器与数据库服务器之间建立信任边界,根据这样的信任边界划分,系统中的用户与数据库服务器之间没有可靠的信任关系,也就不能直接对数据库进行访问。这样,即使在公共的网络环境下,一卡通中心数据库的信息也能保证不被恶意访问。

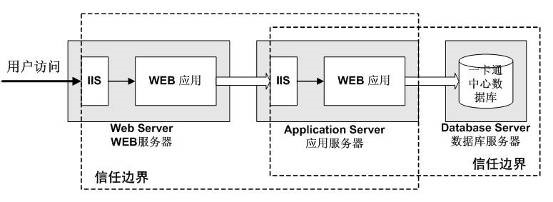

校园一卡通数据库访问策略
校园一卡通数据库访问策略

5.2 数据库备份策略

系统支持定时自动备份、手动备份,可选择增量备份或全量备份。

6 Web Service 接口的安全性

在一卡通系统中,为了体现三层架构的优越性,许多基础及核心功能用Web Service来实现,这大大增加了系统的可重用性和可伸缩性,使其易于扩展和维护。但是,在利用 Web Service 给我们带来便利的同时,也带来了安全上的隐患,这是因为 Web Service 是一种分布式的组件,它发布在 Internet 上,对外提供统一的接口以供外部调用,这样,在没有安全措施的情况下,任何知晓接口属性(可通过 WSDL 的接口描述获得)的一方都可以使用 Web Service 提供的功能,这就带来了安全的隐患。因此,为了保证一卡通系统的安全性,必须采取措施以保证 Web Service 的安全。

在一卡通系统中,采用了CA认证方案,使用 X.509 数字证书来保证其安全性。在 CA 认证体系中,数字证书是一个经证书认证中心(CA)数字签名的包含公开密钥拥有者信息以及公开密钥的文件。认证中心(CA)作为权威的、可信赖的、公正的第三方机构,专门负责为各种认证需求提供数字证书服务。认证中心颁发的数字证书均遵循 ITU 的 X.509 V3 标准。基于 X.509 证书的认证技术适用于开放式网络环境下的身份认证,该技术已被广泛接受。

7 系统数据灾难恢复机制

一卡通系统中,数据库的安全是十分重要的,其中包含所有的资金账目和身份验证基本信息,以及交易流水记录,一旦数据库损坏,其损失可想而知。虽然在系统总体结构设计时,充分考虑到了数据库的安全性能,但是在整体的一卡通系统解决方案中,我公司还提供一套完善的数据灾难恢复系统。

数据灾难恢复系统由专用软件和专用的 POS 程序芯片组成。由于智能卡中存储有一套个人的账目和识别信息,通过灾难恢复系统可以将卡中的个人信息恢复到系统数据库中,重新建立个人账目和身份识别信息,同时可以最大程度的恢复系统总账信息。

目 录
  1. 1 IC 卡安全性考虑
  2. 2 交易的安全性
  3. 3 终端设备的安全性
  4. 4 网络数据传输的安全性
  5. 5 系统数据库的安全性
  6. 6 Web Service 接口的安全性
  7. 7 系统数据灾难恢复机制
