拆除 XXX 网络机房地面下现有的等电位线缆,建设一套完整的等电位网络。机房保护性接地(防雷接地、防电击接地、防静电接地等)和功能接地(交流工作接地、直流工作接地、信号接地等)共用一组接地装置,电子信息设备需进行等电位接地。在防静电地板下设置等电位接地网。

机房采用 M 型(网络结构、多点接地)等电位联结方式。

为了确保机房内电子信息系统设备安全,机房建筑物必须按照 GB50057-2010《建筑物防雷设计规范》要求,具备外部直击雷防护装置。

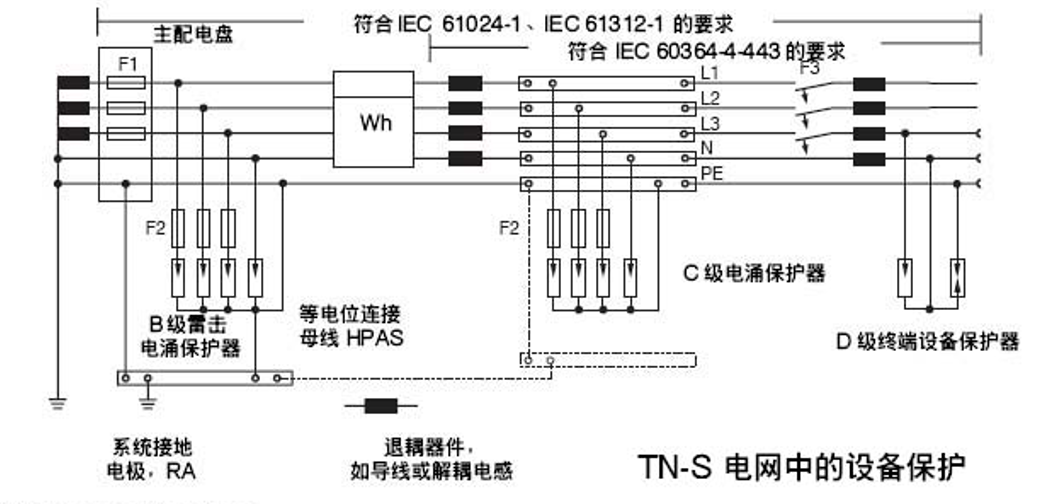

  • 第一级防护(B 级):市电系统防雷,安装于市电切换柜内;
  • 第二级防护(C 级):用于保护机房内的设备,如 UPS 等;
  • 第三级防护(D 级):重要的电子设备,如小型机、服务器输入端等;

此外,还包括机房内电源浪涌保护器接地线与机房内等电位网络共用接地系统连接。

机房等电位接地技术方案(机房防雷工程)

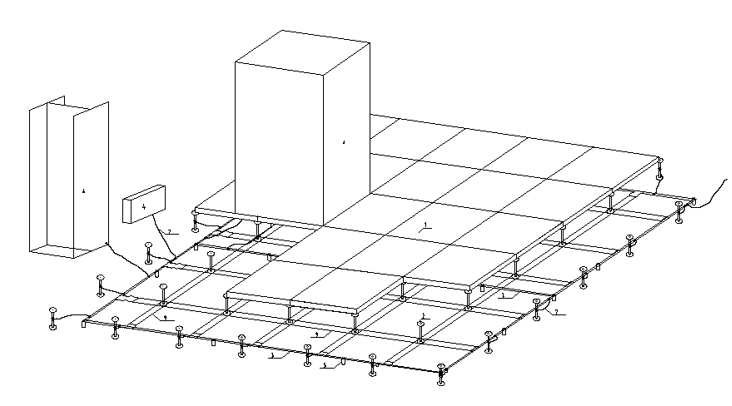

在机房防静电地板下设置等电位连接体,机房内形成一个接地网。其他接地系统,包括弱电接地、保护接地、防静电接地等,都采用等电位网作为保护接地网。

机房的等电位处理,是为使机房内的各种设备在受到冲击时强制处于同一电位。在机房静电地板下,用铜带可靠连接,与新作接地装置可靠连接组成法拉第笼式结构。

机房内所有非带电的金属材料及设备金属外壳均采用铜导体与地板下等电位接地网可靠连接。

机房等电位接地技术方案(机房防雷工程)
防雷接地工作
