场所环境综合监测系统建设方案（粮库/水文/气象/农田等）

场所环境综合监测子系统是通过采用高级传感器复合感知技术实时监测自然资源环境中的水质、气体、土壤、肥料和电力等关键指标。结合视频监控和地图技术，子系统提供了一体化的视频传感监管能力和动态全局监控能力。通过实时状态展示、超标数据告警和处置、传感数据的类比和同比数据展示等功能，满足各行业对于周边情况感知监管的需求。

1. 场所环境监测系统设计

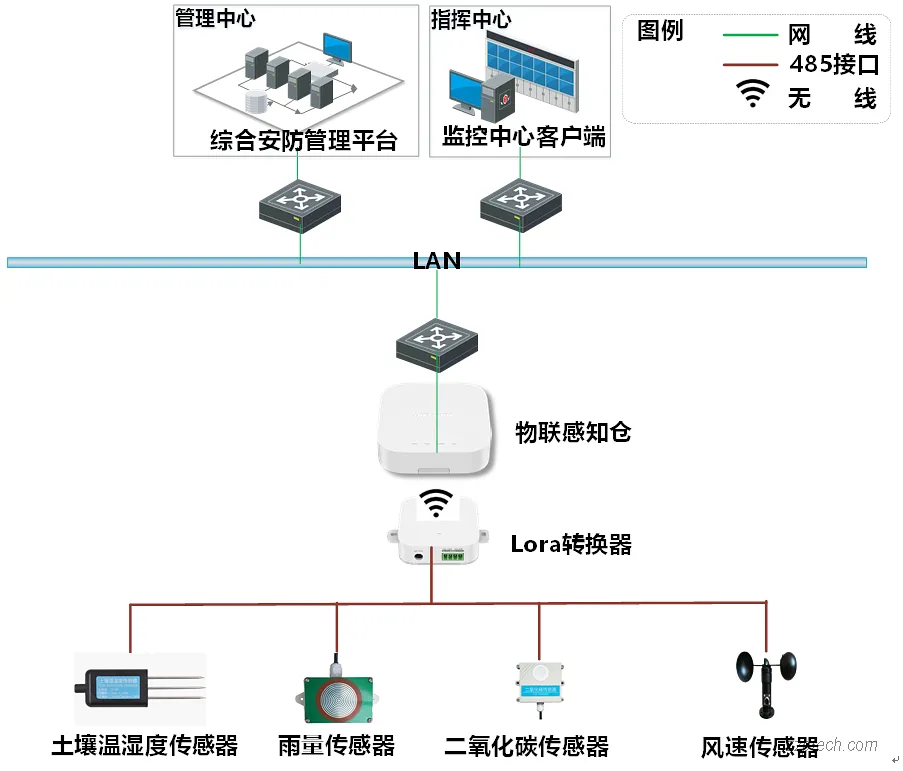

系统由物联感知仓、Lora 转换器、传感器以及系统管理软件组成。系统架构如下图所示：

1.1 场所环境监测系统前端设计

（1）物联感知仓

连接各类传感器，接收传感器实时上报数据转发至管理平台实现场所环境实时状态展示、超标数据告警和处置、传感数据的类比和同比数据展示等功能，满足各行业对于周边情况感知监管的需求。

（2）Lora 转换器

支持多路传感器接入，通过 Lora 无线传输，物联感知舱通过 Lora 传感器实现简化数据访问、降低网络部署成本等。

（3）传感器

通过传感器实时监测环境中自然资源环境中的水质、气体、土壤、肥料和电力等关键指标数据。

1.2 场所环境监测系统网络传输

物联感知仓支持海康标准 OTAP 协议，可实现多种物联感知设备标准化对接。支持有线 485 和无线 Lora 两种传输方式，可实现多种物联感知设备标准化对接，解决中低速率下多节点数据传输效率。

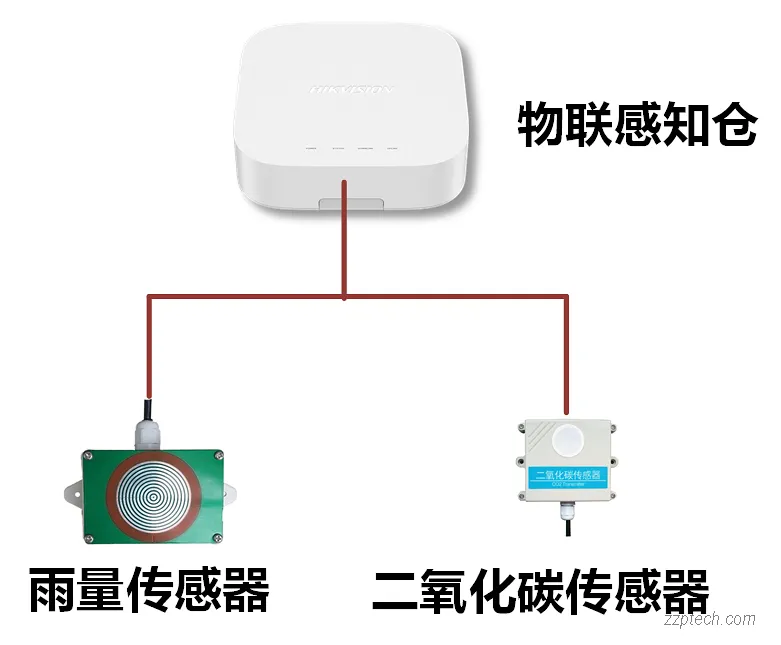

（1）有线 485 传输方式

支持标准 MODBUS 协议通过 485 有线方式进行传感器接入，接入传感器数量有限，仅支持 2 路接入。

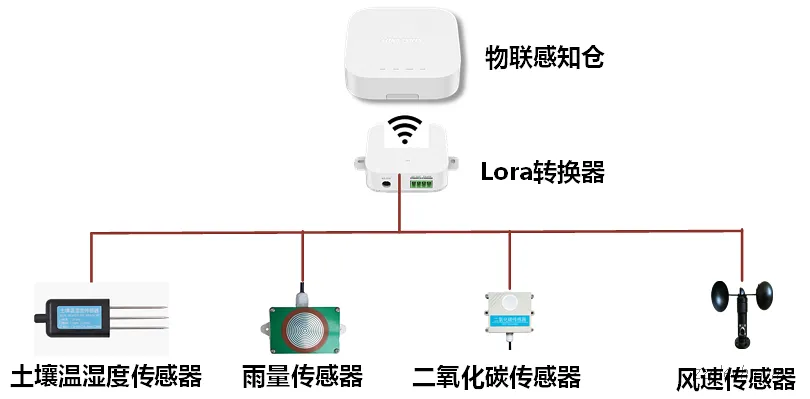

（2）无线 Lora 传输方式

支持多路传感器接入，通过 Lora 无线传输，以超低功耗支持长距离通信，空旷场景传输距离≥1km。从而实现物联感知舱实现在简化数据访问、降低网络部署成本等。

1.3 场所环境监测系统管理中心

结合视频监控和地图技术，子系统提供了一体化的视频传感监管能力和动态全局监控能力。通过实时状态展示、超标数据告警和处置、传感数据的类比和同比数据展示等功能，满足各行业对于周边情况感知监管的需求。

2. 场所环境监测系统部署

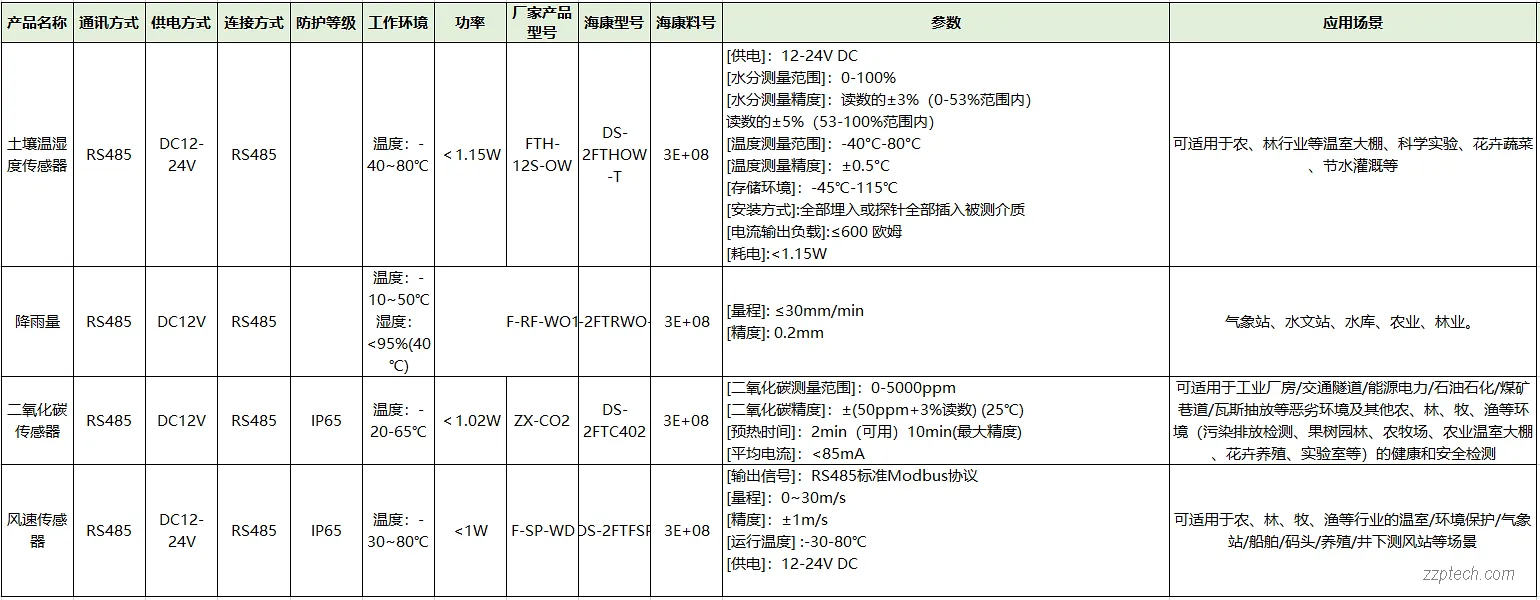

各类传感器监测自然资源环境中的水质、气体、土壤、肥料和电力等关键指标并上报各场景下监测到的数据。本章节列举一些传感器部署方式供参考。

2.1 土壤温湿度电导率传感器

广泛应用在 节水农业灌溉、气象监测；温室大棚、花卉蔬菜、草地牧场、土壤检测；植物培养、科学试验等需要测量土壤水分的领域。 实时温湿度盐分监测功能，可测量不同深度土壤的温温度及含盐量；密封性好，可直接埋入土壤中使用，且不受腐蚀；测量精度高，性能可靠，响应速度快，数据传输效率高；受土质影响较小。
安装方式：全部埋入或探头全部插入被测介质; 默认线缆长度：5 米，线缆长度可按要求定制; 连接方式：预装冷压端子。

2.2 雨量传感器

雨量传感器适用于气象台（站）、水文站、农林等有关部门用来遥测液体降水量、降水强度、降水起止时间。用于防洪、供水调度、电站水库水情管理为目的水文自动测报系统、自动野外测报站，为降水测量传感器。
安装方式：选择没有任何大的建筑物或数目阻挡雨水的落下的开放空地上，通过支架垂直安装固定雨量传感器，以防止在风雨中被吹倒。

2.3 风速传感器

主要用在气象、农业、船舶等领域，可长期在室外使用，风速传感器是用来测量风速的设备, 外形小巧轻便，便于携带和组装。
安装方式：在开放的、没有建筑物或者树木的阻挡，选择屋顶、信号塔或独立的支架上，支架应该是稳固的，以防止风速传感器在强风中被吹倒，以便准确的测量风速值。

2.4 二氧化碳传感器

广泛应用在工业、农业、医疗卫生、环境保护等多个领域。主要用于检测空气中的二氧化碳浓度。
安装方式：选择一个能够代表环境二氧化碳水平的位置，如建筑物内人员活动频繁的区域或者户外避免接近排放源或者可能影响读数的地方 。建筑物内应该在任呼吸区域高度进行固定安装，通常在 1-2 米范围内。在户外可以考虑更好的位置。

3. 场所环境监测系统功能

3.1 实时监测

实时监测功能通过接入物联传感器网关等物联传感设备，实时检测和收集各种传感器感知数据，实现了对环境状况的全面掌握，为各行业提供了强大的支持。以下是实时监测功能在不同业务场景中的应用：

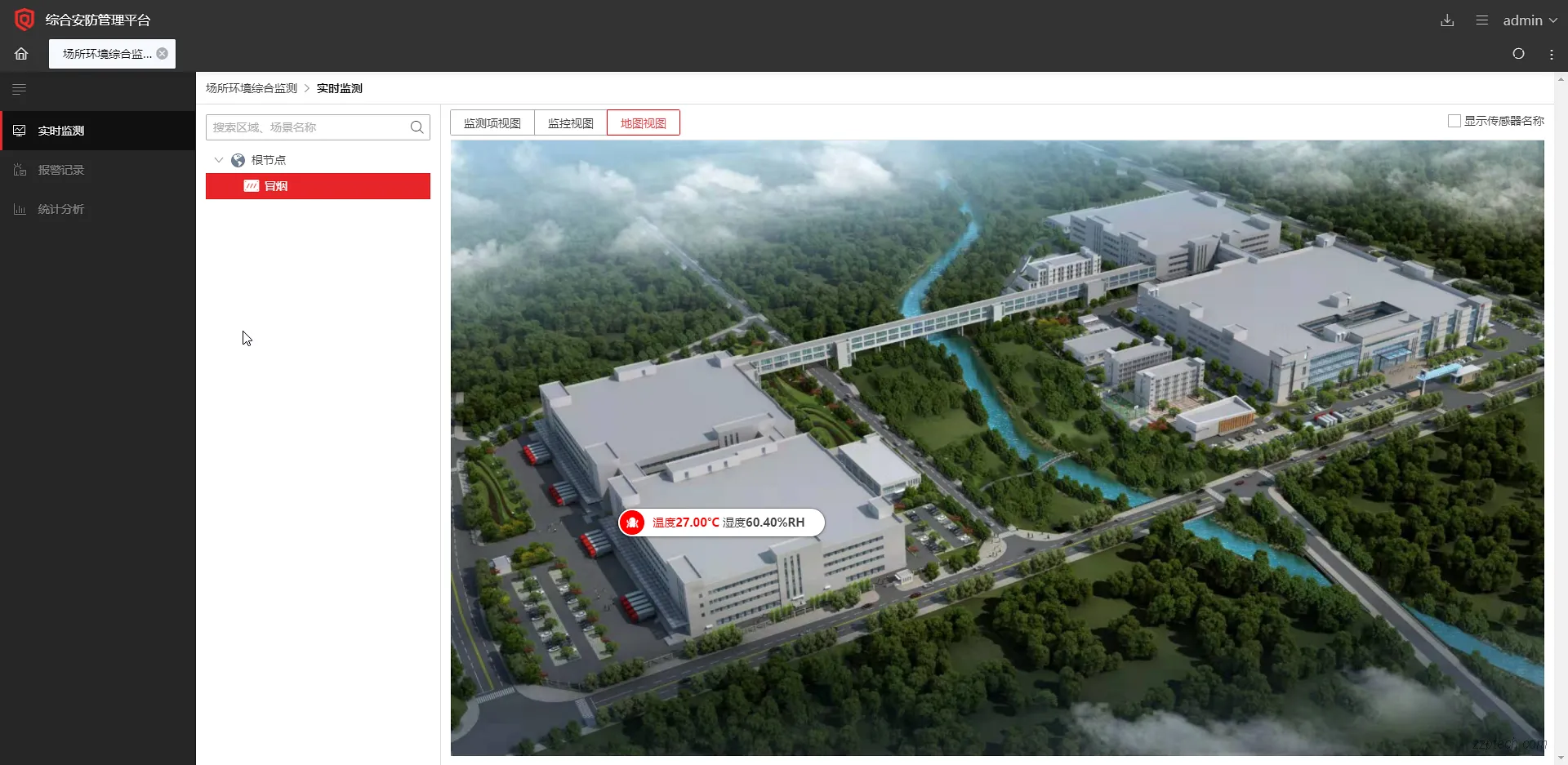

视频传感一体化监测：在各种业务场景中，实时监测功能支持将视频监控与传感器数据相结合，用户可以在视频预览画面上实时动态展示关联传感器的数值信息。这种集成方式有助于用户在观看实时视频画面的同时，直观了解环境中各项参数的变化，从而做出及时、准确的决策。

单场景传感器数值监测：实时监测功能支持对单个场景中的传感器数值进行实时监测。在各行业监测界面上，系统会动态更新最新的监测数值，并对触发报警的传感数值进行重点标记，便于用户及时关注和处理潜在风险，确保业务运行的安全和稳定。

多场景传感器融合监测：实时监测功能支持在多个业务场景下进行传感器数据融合监测。用户可以根据需要设置传感器检测值展示类型和类别，同时还可以利用快速过滤和筛选功能，快速定位关注的数据信息。这为各行业提供了高效、灵活的监测手段，帮助用户更好地应对各种环境变化。

3.2 场景管理

场景管理功能在各类业务场景中起着关键作用，通过接入物联传感器网关等物联传感设备，实时检测和收集各种传感器感知数据，有助于实现精确的环境监测，提升相关行业场景的效率和质量。以下是场景管理功能在不同业务场景中的应用：

场景配置：在各种业务场景中，场景管理功能支持对场景进行详细配置，包括场景的基本信息（如场景名称、描述等）、场景地图（如平面图、地图等）以及与场景关联的传感资源（如传感器类型、位置等）。这使得用户能够根据实际需要，灵活定制场景，实现精确的环境监测。

传感资源上图：场景管理功能支持将配置好的传感资源上图到场景地图中。这有助于用户在各行业中直观地了解各传感器在场景中的分布情况，方便快速定位和处理监测中的问题。同时，这也有助于提高监测系统的整体效率。

场景类型配置与管理：场景管理功能支持配置和管理不同的场景类型。用户可以根据实际应用场景的需求，创建和管理多种场景类型，如工厂、仓库、办公区等。这为不同类型的场景提供了针对性的监测方案，增强了监测系统的适用性和灵活性。

3.3 统计分析

统计分析功能在各类业务场景中起着关键作用，通过接入物联传感器网关等物联传感设备，实时检测和收集各种传感器感知数据。以下是统计分析功能在不同业务场景中的应用：

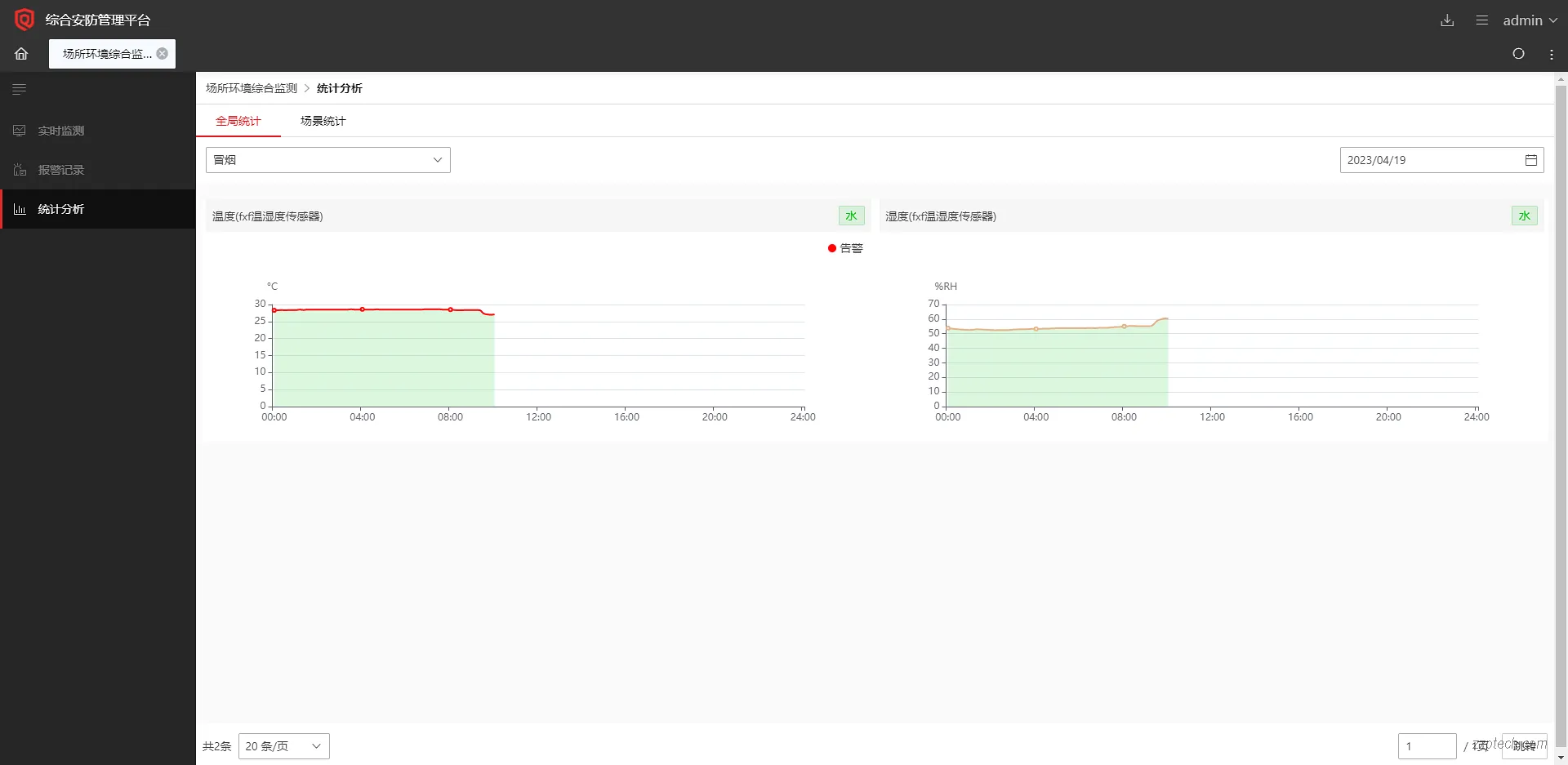

单项监测项数据趋势图展示：统计分析功能支持单项监测项的数据趋势图展示。用户可以通过该功能查看指定监测项在一定时间范围内的数据变化趋势，从而掌握环境参数的动态变化，为决策提供依据。

多个同类型监测项类比数据趋势图展示：统计分析功能支持多个同类型监测项的类比数据趋势图展示。用户可以通过该功能对比不同场景或设备中同类型监测项的数据变化趋势，发现异常情况，从而及时调整监测策略，确保环境安全。

单个场景所有监测值数据趋势图展示：统计分析功能支持单个场景所有监测值的数据趋势图展示。用户可以通过该功能查看单个场景内所有监测项的数据变化趋势，全面了解场景内的环境状况，评估场景的整体稳定性和安全性。

3.4 动态事件管理

利用物联传感器网关等物联传感设备，提供实时检测传感器感知数据的能力。可以实现对各类传感数据的实时监测、预警和处理，提高环境监管效率。主要功能包括动态事件管理：

• 支持自定义配置每个检测项的事件类型，以满足不同场景下的监控需求。
• 支持设置单个配置传感器检查项的阈值，以及超标对应的事件类型，实现对超标数据的实时监测和预警。
• 支持接收和处理动态事件信息，确保监管人员能够及时了解监测数据的变化情况。

4. 场所环境监测系统优势

场所环境综合监测子系统通过集成先进的传感器复合感知技术、视频监控和地图技术，实现了对自然资源环境的全面监测。实时状态展示、超标数据告警和处置以及传感数据的类比和同比数据展示等功能，共同满足了各行业对环境监管的需求，为安防业务提供了强大的支持。

---
