消防系统是机房建设必不可少的一个保障。机房消防必须采用无腐蚀作用的气体自动灭火装置。气体灭火装置的灭火性能必须高度可靠,不损坏电子设备,采用暗管布方式安装,不影响机房整体效果。 

1. 气体灭火系统的类型

机房气体灭火常规的设计为七氟丙烷灭火系统,也叫 FM200。

它分为有管网和无管网二种型式,即小的机房或独立的保护区一般采用一个柜式的七氟丙烷灭火装置,也叫七氟丙烷无管网灭火装置来保护;若是区域较大或较多,而且比较分散采用管网式的组合方式来进行保护,这样可以充分的利用资源,节约成本。海关网络机房面积约为 45 平米,本方案使用无管网型七氟丙烷灭火系统,保证机房电子设备和人员的安全。

2. 气体灭火系统的特性

  1. 对环境无污染,是安全有效的灭火系统。
  2. 灭火速度快,能在十秒内迅速灭火。
  3. 对敏感设备无损害。
  4. 优异性能,是其他灭火系统无法比拟的。
  5. 经全面的测试,无毒性。
  6. 灭火时候不用屏住呼吸,气体灭火对人体更安全。
  7. 节省时间,快速无比,当贵重的财产面临危险,每一秒钟都至关重要。
  8. 解除隐忧,解决后顾之忧。
  9. 价格优势,与火灾造成的财产与资料损失相比,气体灭火价值是显而易见的。

3. 气体灭火系统设计

信息机房气体灭火系统技术方案(机房消防系统)
气体灭火系统组成

3.1 机房气体灭火系统组成

气体灭火系统由火灾自动报警系统、气体灭火系统设备组成。

火灾自动报警系统包括火灾探测器、气体灭火控制器、消防警铃、声光报警器、紧急启停按钮、放气指示灯及系统布线;气体灭火系统设备包括灭火剂储存装置、驱动气体瓶组、连接软管、集流管、安全阀、单向阀、选择阀、控制气管、瓶架、压力信号器、喷头等组成。

系统控制方式:气体灭火系统具有自动、手动、机械应急操作三种启动方式。

3.2 机房气体灭火自动启动

灭火控制器设置在自动状态时,若某防护区发生有烟雾(或温度异常上升),该防护区的感烟(或感温)探测器动作并向灭火控制器送入一个火警信号,灭火控制器即进入单一火警状态,同时驱动消防警铃发出单一火灾警报信号,此时不会发出启动灭火系统的控制信号。随着该防护区火灾的蔓延,温度持续上升(或产生烟雾),另一回路的感温(或感烟)探测器动作,向灭火控制器送入另一个火警信号,灭火控制器立即确认发生火灾并发出复合火灾警报信号及联动信号(关闭送排风装置和防火阀、防火卷帘等)。经过设定时间的延时,灭火控制器输出信号启动灭火系统,灭火剂释放到实施灭火。灭火控制器接收到压力信号器的反馈信号后显亮防护区门外的放气指示灯,避免人员误入。

气体灭火控制器可设置在手动状态下,在火灾发生时只发出火灾警报信号而不产生联动。

3.3 机房气体灭火手动操作

在值班人员确认火警后,按下灭火控制器面板上或现场的"紧急启动"按钮可马上启动灭火系统。在灭火剂喷放前按下灭火控制器面板上或现场的"紧急停止"按钮,灭火系统将不会启动喷放。

当自动启动、手动启动均失效时,可进入气瓶间实施机械应急操作启动灭火系统。

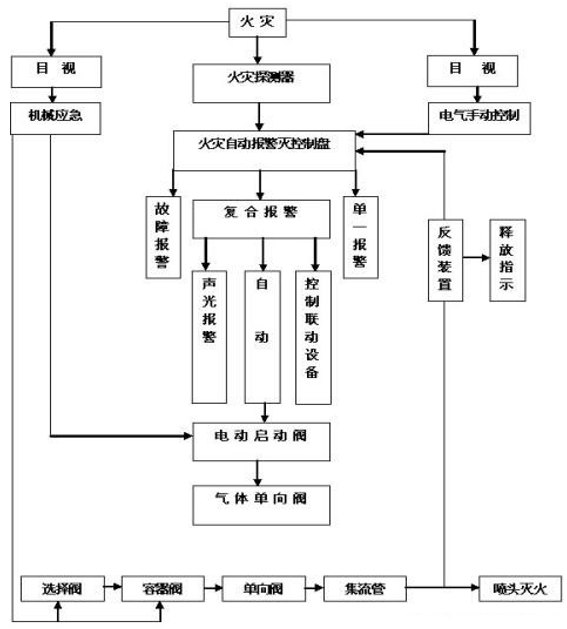

气体灭火系统工作示意图
气体灭火系统工作示意图
