海关网络机房按照 C 级机房标准建设,机房供配电系统主要分为市电分配、UPS 配电分配两部分。

UPS 配电采用一套 60KVA/54KW UPS,不间断电源,市电及 UPS 供电线路均置于上走线网络桥架内,分支到各个网络机柜。机房供配电的低压配电系统均采用三相五线制。配电柜均应采用自动空气开关控制,设过负荷、短路保护,并设有电压、电流的检测指示,同时具有独立的零线和保护线端子排。机柜配电:在每台网络机柜下设置2个工业连接器,一个工业连接器用于市电供电,另外一个工业连接器用于 UPS 供电。电缆全部选用阻燃性电缆,以满足机房对防火的要求。吊顶内灯具以及维修插座电源线选用阻燃聚氯乙烯绝缘铜芯线,在镀锌钢管内敷设。

1 机房供配电设计

  1. 市配电柜内设有应急联动开关。当机房内出现严重事故或者意外火灾时,可立刻切断 UPS 输入电源、空调电源、照明等。
  2. 配电柜均应设置电量仪,方便检查各路电源的电压、电流、功率等主要用电参数。
  3. 配电柜内各分路供电均安装有指示灯,表示各路电通断情况。

2 机房供配电布线设计

1)机房强电布线路由及机柜插座

各个网络机柜用电负荷配电线、电缆均敷设在上走线网格桥架内,线缆排列整齐,网格桥架与机房等电位网连接。

所有网络机柜的电源线路均采用阻燃电缆,终端采用工业连接器接入机柜 PDU 上。

2)照明系统设计

机房照明国家标准要求:按国家标准 GB2887-89《计算站场地技术条件》及 GB50174-2008《电子计算机机房设计规范》规定照度要求:机房内在离地面 0.8m 处,照度不应低于 400lx。应急照明照度不低于 30lx。照明系统分为应急 UPS 照明和市电照明两种。

吊顶采用吊顶式 LED 平板灯作照明灯具,当市电断电后,UPS 提供机房照明。

3)机柜供电

对机房内的每个网络机柜使用独立回路提供 UPS 供电和市电供电,即每台网络机柜都有2个供电回路连接到机柜下的工业连接器上。

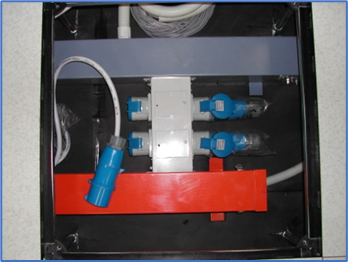

机柜内配置带有指示灯的 PDU。为了和普通的连接设备的电源插座进行区分,同时也为了连接可靠,为机柜供电的电源插座使用工业连接器。在每个机柜后面,配置 2 个工业插座(工业插座要支持 220V 32A 的电量),实现机柜冗余供电。工业插座要成套购买,安装过程中工业插头要保留下来,以备将来使用。

海关网络机房供配电系统建设方案(机房建设)
工业插座
