诱导寻车子系统是将机械、电子计算机、自控设备、视频技术和智能算法有机的结合起来,可实现车位引导与反向寻车等功能。室外车位可通过双目矩机(或地磁)来检测车位状态,根据车位分布情况可选择双目矩机的部署方案,具体可分为:正装架设、侧装架设。

室外车位状态检测主要用于室外车位的检测与引导指示。通过双目矩机实时检测车位信息,双目矩机对车位检测判断所检测车位是否有车辆停放,并将数据实时发送到管理平台,由管理平台及时更新各个交叉路口引导屏的空车位数,指引车主停车。

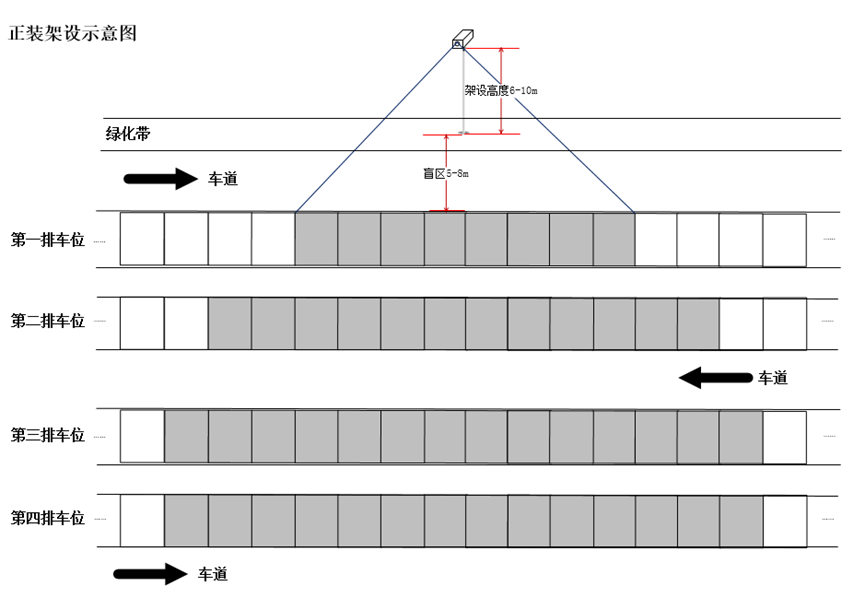

1. 正装架设双目矩机

室外车位诱导寻车系统部署方案(双目检测)

在车位附近无较高绿化或其他遮蔽物的干扰的情况下,如果是车位排列规整的话,双目矩机需距离第一排车位 5-8 米、且在整体车位水平居中架设、架设高度要求 6-10 米。可检测四排车位,第一排可检测 8 个车位、第二排可检测 10-12 个车位、第三排可检测 10-14 个车位、第四排可检测 10-14 个车位,最大可检测 30 个车位。

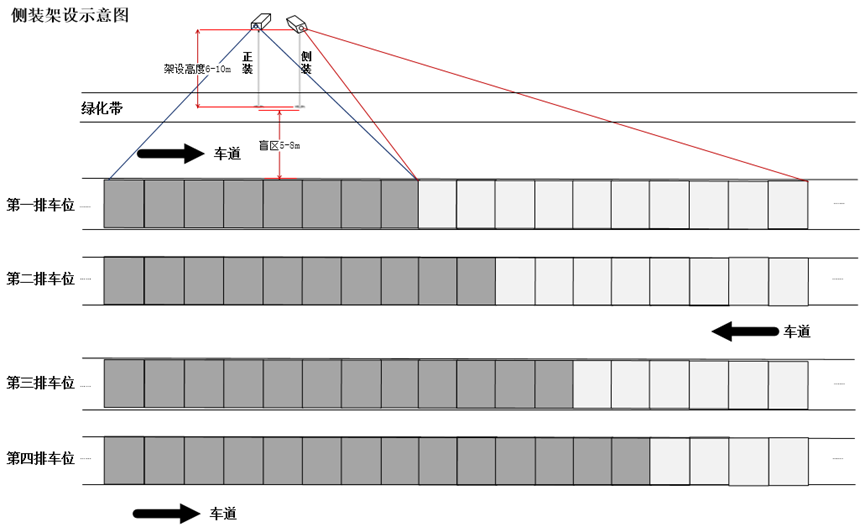

2. 侧装架设双目矩机

室外车位诱导寻车系统部署方案(双目检测)

侧装架设与正装架设场景关联,覆盖正装架设场景中未被关联的部分。双目双目矩机安装位置与正装双目矩机一致,偏转相机角度,覆盖场景边缘车位。第一排关联 8-10 个车位、第二排关联 6-9 个车位、第三批关联 4-7 个车位,共关联 30 个车位左右。


本系列安防系统解决方案来源于国内某知名安防厂商,方案分享仅作为技术交流之用!方案系统地介绍了包括视频监控、人脸门禁、车辆道闸、人脸访客等园区安防系统,内文图表丰富,大部分图片均可编辑(vsd)。为了方便网页阅读,本站在发布时进行了一定程度的删节和改动,需要完整附件的请查看目录第一篇文章。
