园区卡口系统的功能、解决方案与部署方案（海康威视）

通过前端卡口、雷达测速、室外大屏等设备抓拍园区内部道路上行驶的车辆；通过车牌识别、车身颜色识别、车型识别、车辆品牌识别实现过车信息展示和违章布防告警功能；通过违停球、室外大屏实时监控违停区域的车辆停车，通过车牌识别、车身颜色识别、车型识别、车辆品牌识别实现违章停车记录和报警联动功能。

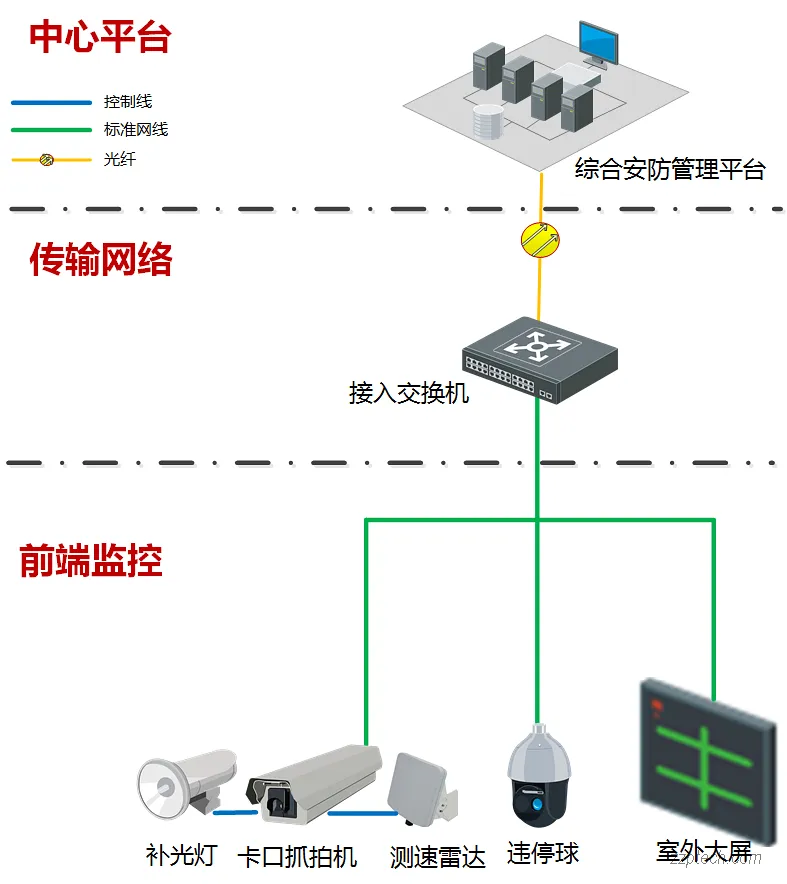

1. 园区卡口系统方案设计

通过对卡口设备的管理和卡口业务配置，实现对车辆的测速、违规检测、黑白名单布防、路线查询。

1.1 前端设备设计

前端子系统主要有卡口抓拍机、违停球、室外大屏等组成，抓拍过车信息，车牌识别、车身颜色识别、车型识别，实现过车信息捕获和违章检测功能。

1.2 传输网络设计

负责完成数据、图片、视频的传输与交换。其中前端主要由交换机、光纤收发器等组成；中心网络主要由接入层交换机以及核心交换机组成。

1.3 管理中心设计

中心平台采用 B/S 架构配置、C/S 架构控制结合的方式实现设备接入、业务配置和功能应用，完成数据信息的接入、比对、记录、分析与共享，实现园区测速、违停抓拍、车辆布防等业务应用。

2. 园区卡口系统部署方案

根据实际道路环境和客户不同管理需求选择不同部署方案。

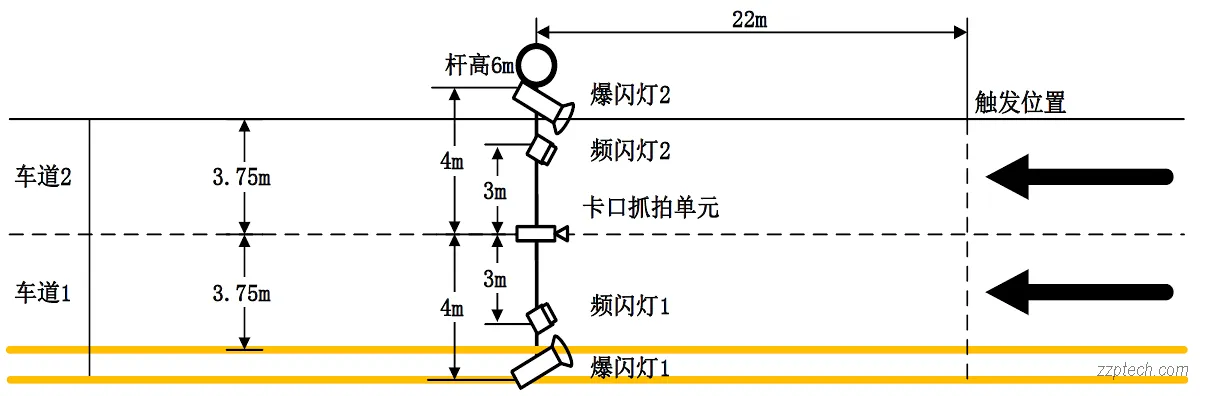

2.1 300 万标注架设方案

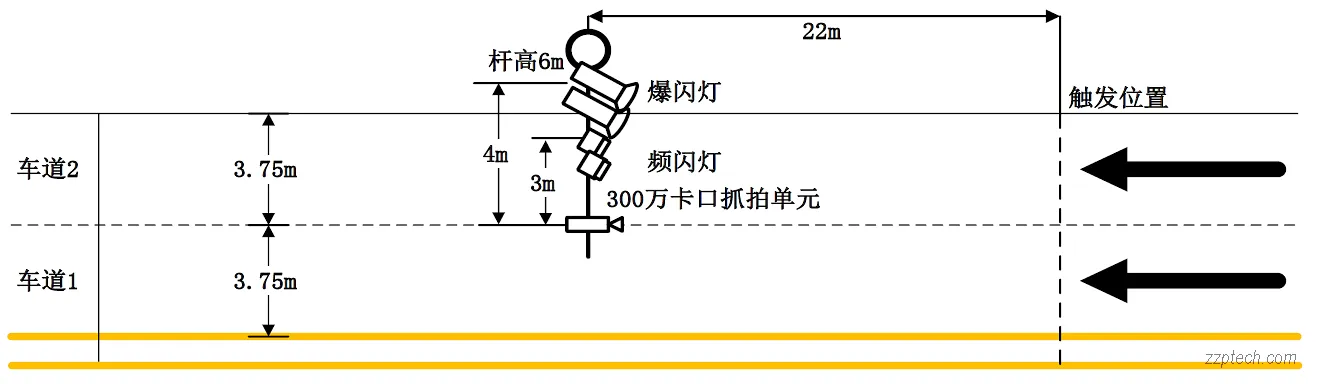

用 300 万相机抓拍二车道，杆高 6m，频闪灯距离相机 3m，爆闪灯距离相机 4 m，抓拍位置距离相机 22 m。

雷达测速仪安装于车道的正上方，并且雷达探测方向对准车道正中央，安装高度 6m，架设俯仰角 13.5°，雷达保证与附近设备间隔 20cm 以上。

2.2 300 万补光灯同侧架设方案

用 300 万相机抓拍二车道，杆高 6m，频闪灯距离相机 3 m，爆闪灯距离相机 4 m，抓拍位置距离相机 22 m。

雷达测速仪安装于车道的正上方，并且雷达探测方向对准车道正中央，安装高度 6m，架设俯仰角 13.5°，雷达保证与附近设备间隔 20cm 以上。

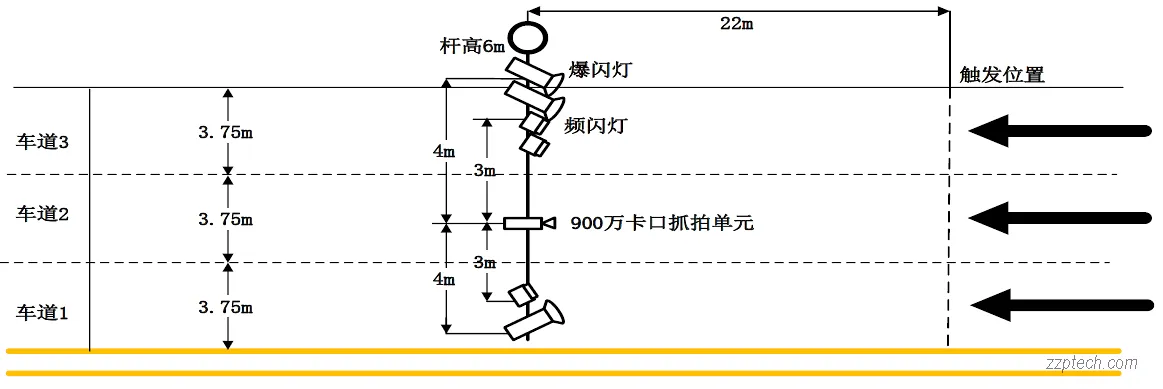

2.3 900 万三车道标准安装架设方案

用 900 万相机抓拍三车道，杆高 6m，频闪灯距离相机 3 m，爆闪灯距离相机 4 m，抓拍位置距离相机 22 m。

雷达测速仪安装于车道的正上方，并且雷达探测方向对准车道正中央，安装高度 6m，架设俯仰角 13.5°，雷达保证与附近设备间隔 20cm 以上。

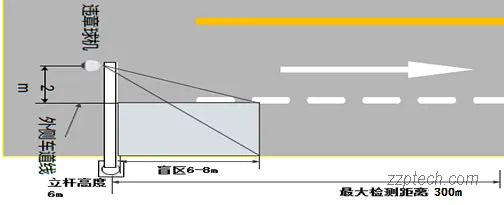

2.4 路边违停监控方案

采用 4~6 m 的监控立杆，挑臂伸出 1~3 m，违停球安装在挑臂上，距离立杆轴心 1~3 m 的位置，与道路方向倾斜一定角度（不超过 30º），对违停区域进行监控。

在立杆左右 6-8 m 是检测盲区，夜间拍摄需加装补光灯来满足光照要求。

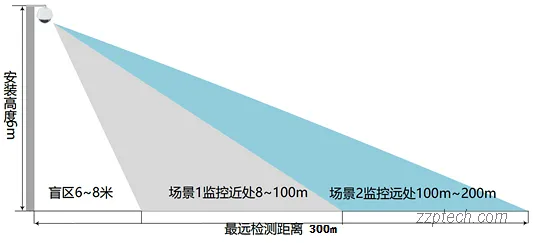

2.5 消防通道违停监控方案

采用 4~6 m 的监控立杆，可以无挑臂，违停球安装在支架上，对违停区域进行监控。在立杆左右 6-8 m 是检测盲区，夜间拍摄需加装补光灯来满足光照要求。

3. 园区卡口系统功能简述

3.1 车辆布防管理

3.1.1 黑名单布防

管理人员在平台中添加黑名单车辆，实现通过车牌或车牌+颜色来布防车辆，布防原因如被抢车、被盗车、嫌疑车、交通违法车、紧急查控车等。

被布防车辆通过卡口时，被抓拍后，可在中心客户端报警提示。

3.1.2 名单管理。管理人员在平台添加白名单车辆，白名单车辆在指定卡口点下不管控。

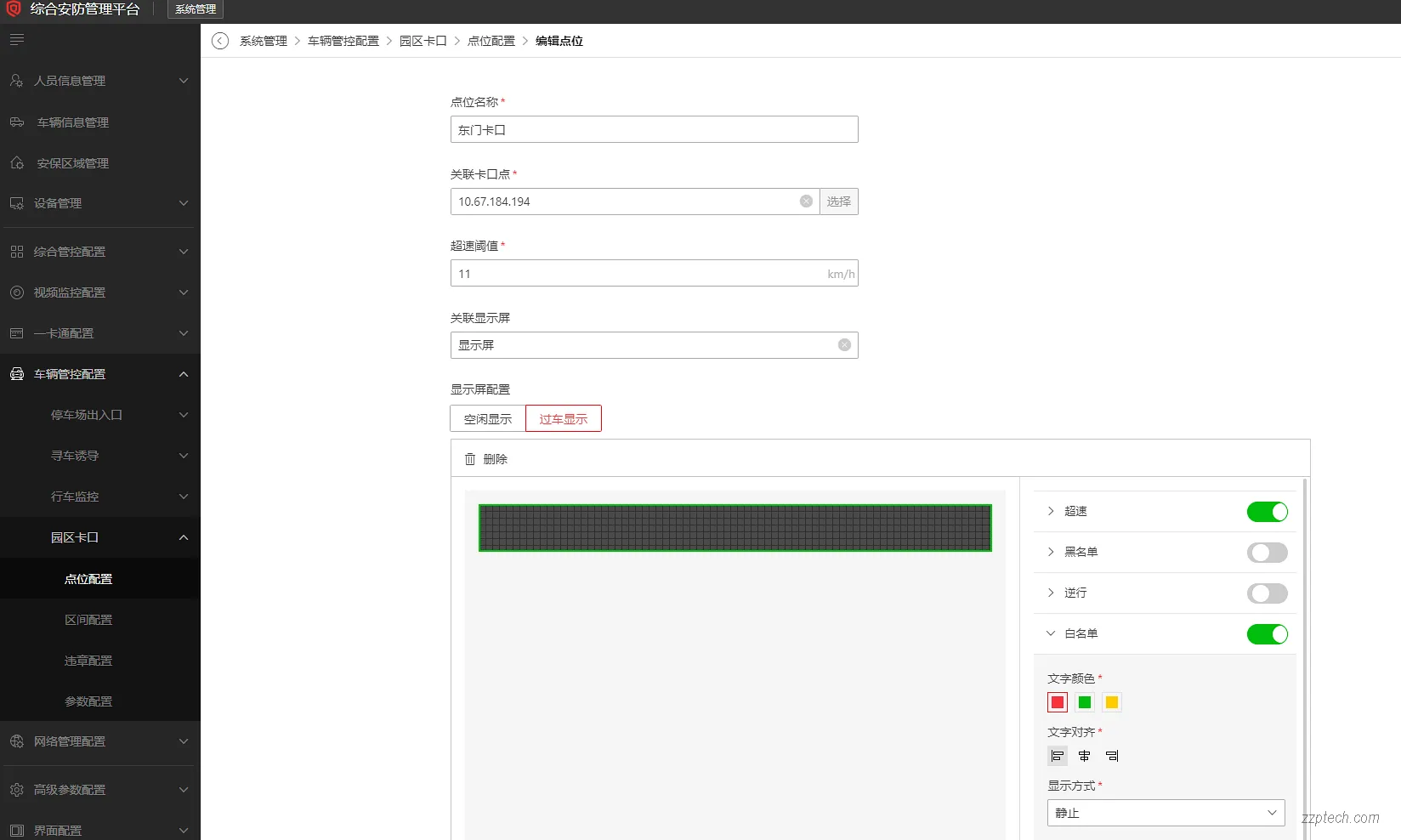

3.2 LED 信息发布

管理人员可以针对每个卡口过车时自定义车辆超速、黑名单、逆行、白名单情况下时 LED 的内容显示，也可以配置无过车时 LED 默认显示内容。

3.3 区间测速

管理人员可以通过配置两个卡口平均速度阈值，超出阈值后报警联动。以达到区间超速管控。

3.4 车辆查询

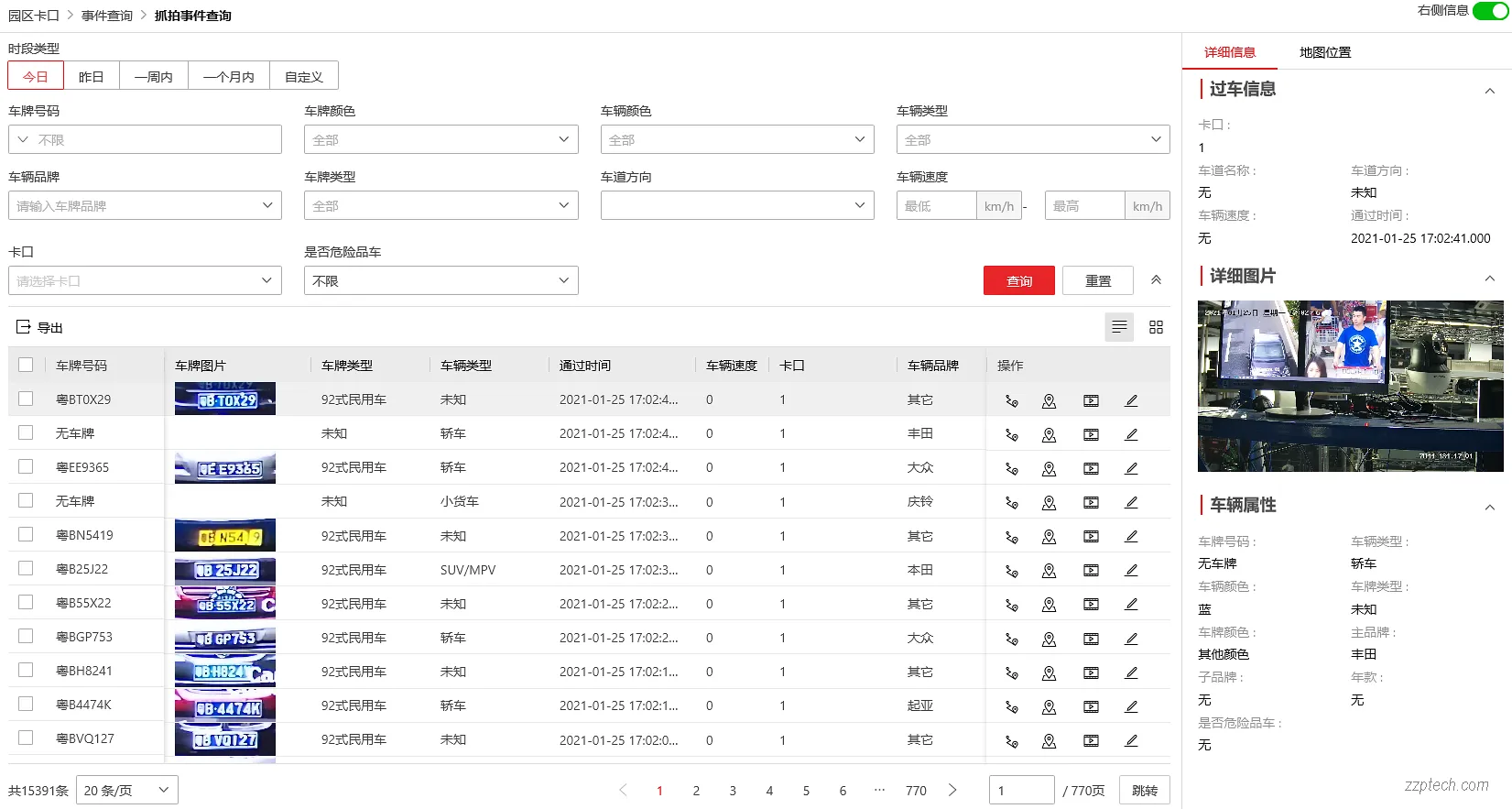

3.4.1 抓拍车辆查询

管理人员可以对卡口抓拍机和违停球的抓拍事件进行查询，查看事件的详情，详情内容包括车牌号码、车牌图片、通过时间、车辆图片等详细分类，查询条件包括车牌号码、车辆类型、事件源（卡口点）、车牌类型和时间等。查询结果中可进行车辆抓拍事件校对和过车视频查看。

3.4.2 违章车辆查询

管理人员可以对卡口抓拍机和违停球抓拍的违章事件（违停、超速、逆行、黑名单）进行查询，查看事件详情，详情内容包括车牌号码、车牌图片、违章类型、通过时间、车辆图片等详细分类，查询条件包括车牌号码、违章类型、事件源（卡口点）、测速类型（点位测速或区间测速）、布防原因和时间。

3.5 统计分析

3.5.1 车流量统计

管理人员可根据管理需求，对各卡口点、各时间段的车流量（可自定义时间段）进行统计分析，根据分析结果，采取过车引导措施，实现对园区车辆通行的优化管理。

3.5.2 违章统计

管理人员可根据管理需求，对各卡口点、各种类型的违章事件（可自定义时间段）进行统计分析，根据分析结果，采取管控提醒措施，优化园区车辆违章管理方式。

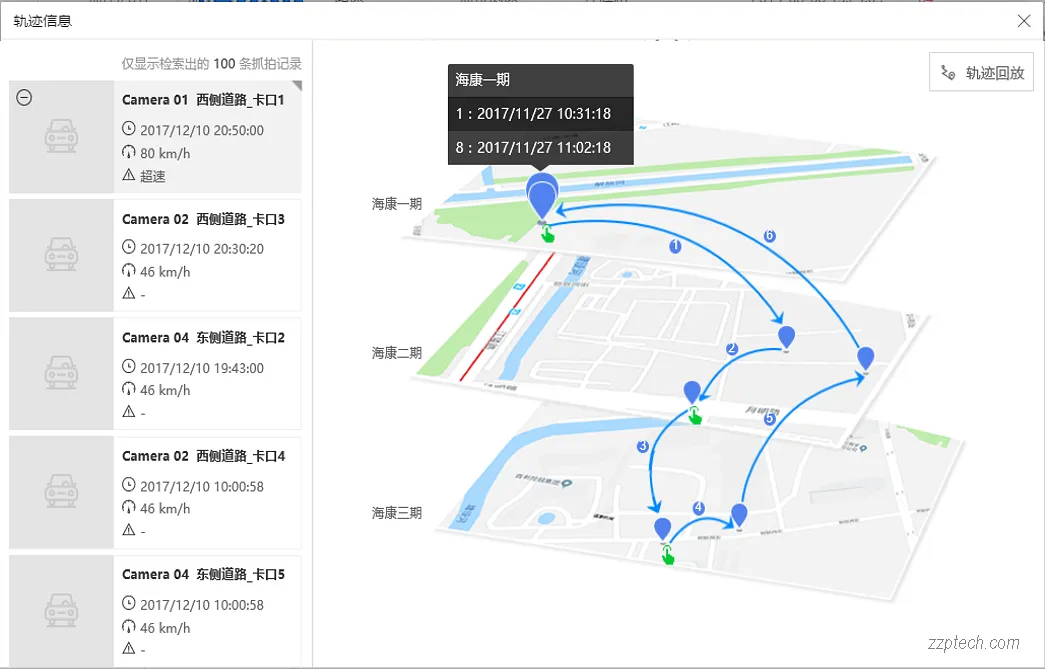

3.6 路线信息

管理人员需要关注和查询某辆车的路线时，可以按车牌号码、所在区域（包括单区域和跨区域）和时间搜索车辆的卡口点路线；搜索结果可查看车辆经过的卡口名称、车速、时间点和抓拍图片；

3.7 视频监控

将卡口抓拍机、违停球接入到视频系统中，除了监控违章，还能作为监控视频使用，在大屏上查看实时视频。

3.8 违规出入管控

• 管理人员可设置违规车辆管控规则，根据园区管理需求，对违规次数（1~50）、清零的周期时间间隔（1~12 月）和黑名单车辆管控方式进行设置。
• 触发管控规则的违章车辆将被加入停车场出入口的车辆黑名单，联动出入口限制出入，并在出入口 LED 屏上做信息提醒，由保安介入进行人工引导和管理。
• 管理人员人工删除黑名单后，解除该车辆的违章管控；
• 违规车辆在清零周期满后，自动解除该车辆的违规管控。
