产品类别: 用电安全、环境监测、物联网
规格型号: ZJSB9-125Z
参考价格：: ￥999
使用场景: 智慧用电、档案库房、环境监测

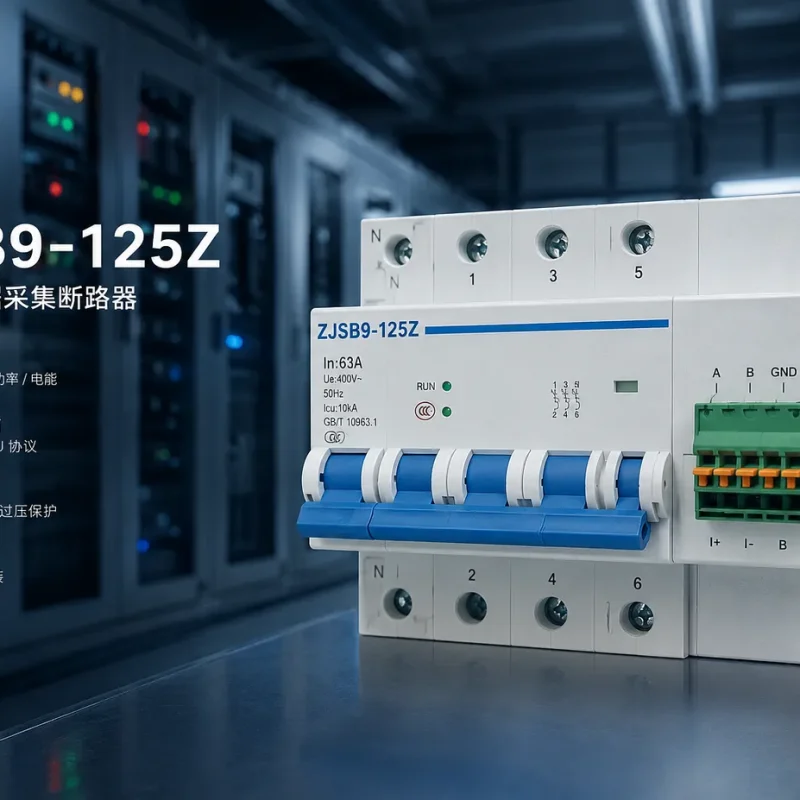

ZJSB9-125Z 系列数据采集断路器，支持 RS485 通信，可远程控制分合闸，实时采集电压、电流、电度等电气参数。适用于交流 50Hz/60Hz，额定电压 230V/400V，额定电流至 125A，提供 C 型 3kA 分断能力。可直接接入动环监控平台，实现用电回路的远程集中管理。
ZJSB9-125Z 系列数据采集断路器是一款带 RS485 通信功能的智能断路器，可在远程控制分合闸的同时，实时采集电压、电流、电度等电气参数。产品适用于交流 50Hz/60Hz，额定电压 230V/400V，额定电流至 125A 的线路中，用作远程控制、数据采集、线路接通与分断，发生在线路和设备上的过载、短路时也能自动切断保护。
1. 核心功能
- 远程分合闸控制：通过 RS485 通信，使用上位机软件直接控制断路器合闸与分断，无需人工现场操作。
- 电气参数实时采集：支持电压、电流、电度等电气参数值的实时读取，为能耗管理和用电分析提供基础数据。
- 阈值保护：提供过压、欠压、过流等阈值保护设置，阈值可灵活配置，适应不同用电场景。
- 过载短路保护：C 型瞬时脱扣，额定短路分断能力 3kA，线路和设备发生故障时自动切断电路。
- 手动与远程双模式：支持本地手动操作和 RS485 远程控制两种方式，通信中断或异常时仍可手动操作。
2. 技术参数
| 参数项 | 参数值 |
|---|---|
| 符合标准 | NB/T 142149、GB/T 10963.1、CQC 1149、GB/T 16917.22、GB/T 16917.1 |
| 额定电压 | AC 220V（1P、2P）/ AC 400V（3P、4P） |
| 额定频率 | 50Hz / 60Hz |
| 极数 | 1P、2P、3P、4P |
| 壳架等级额定电流 | 125A |
| 额定电流 | 10A、16A、20A、25A、32A、40A、50A、63A、80A、100A |
| 瞬时脱扣形式 | C 型 |
| 额定短路分断能力 | 3kA |
| 额定冲击耐受电压 | 3kV |
| 污染等级 | 2 级 |
| 防护等级 | IP20 |
| 安装类别 | Ⅱ、Ⅲ |
| 机械寿命 | 大于 10000 次 |
| 电气寿命 | 大于 6000 次 |
| 使用温度 | -25℃ ～ +65℃ |
| EMC 性能 | 符合 GB/T 18449 |
| 浪涌承受 | 符合 GB/T 17626.5，电压 4.0kV |
| 盐雾承受 | 符合 GB/T 2423.17，48h |
| 粉尘承受 | 符合 GB 4208，8h |
注：以上参数来自产品技术资料，实际供货配置和参数以商务沟通确认为准。
3. 接口、通信与安装
通信接口采用 RS485 串行通讯，协议支持 Modbus-RTU、DL645 及自定义协议，主从方式半双工模式，断路器为从设备。地址和通讯口配置可调，出厂默认地址为"1"。通讯协议由厂家提供，施工时需另外配置上位机、串口线、RS485 转换器及驱动等附属设备。
安装时需注意以下事项：
- 进线方式为上进线下出线，不支持下进线，零线与火线位置不能调换。
- 产品采用内部取电方式，进线端电压需稳定可靠，施工时务必断电操作。
- 工作温度范围 -25℃ ～ +65℃，安装场所外磁场不超过地磁场的 5 倍。
- 安装地点海拔不超过 2000m，高海拔地区应降容使用，每升高 1000m 建议降低容量 10%。
- 线路断电重新来电后，无需重新配置参数，产品保持原有分合闸状态并自动恢复控制。
4. 适用场景
ZJSB9-125Z 适用于需要远程用电控制和电气参数采集的配电回路。在机房供配电系统中可作为配电回路的智能控制终端；配合动环监控系统可将断路器的电气数据直接接入监控平台；通过串口服务器可将 RS485 信号转换为网络通信，实现远程集中管理。
