本文整理智慧用电安全管理系统常用的前端设备选型参数，包括智慧安全用电探测器、故障电弧探测器、电流互感器、剩余电流互感器、温度传感器、智能空开（智能断路器）和用电采集器，供项目设计选型时参考。

1. 智慧式安全用电探测器

1.1 产品概述

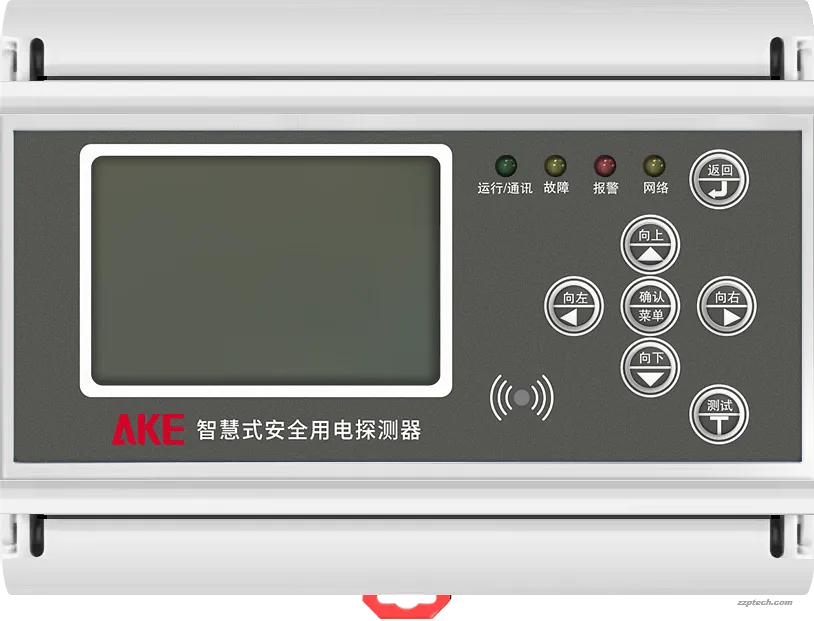

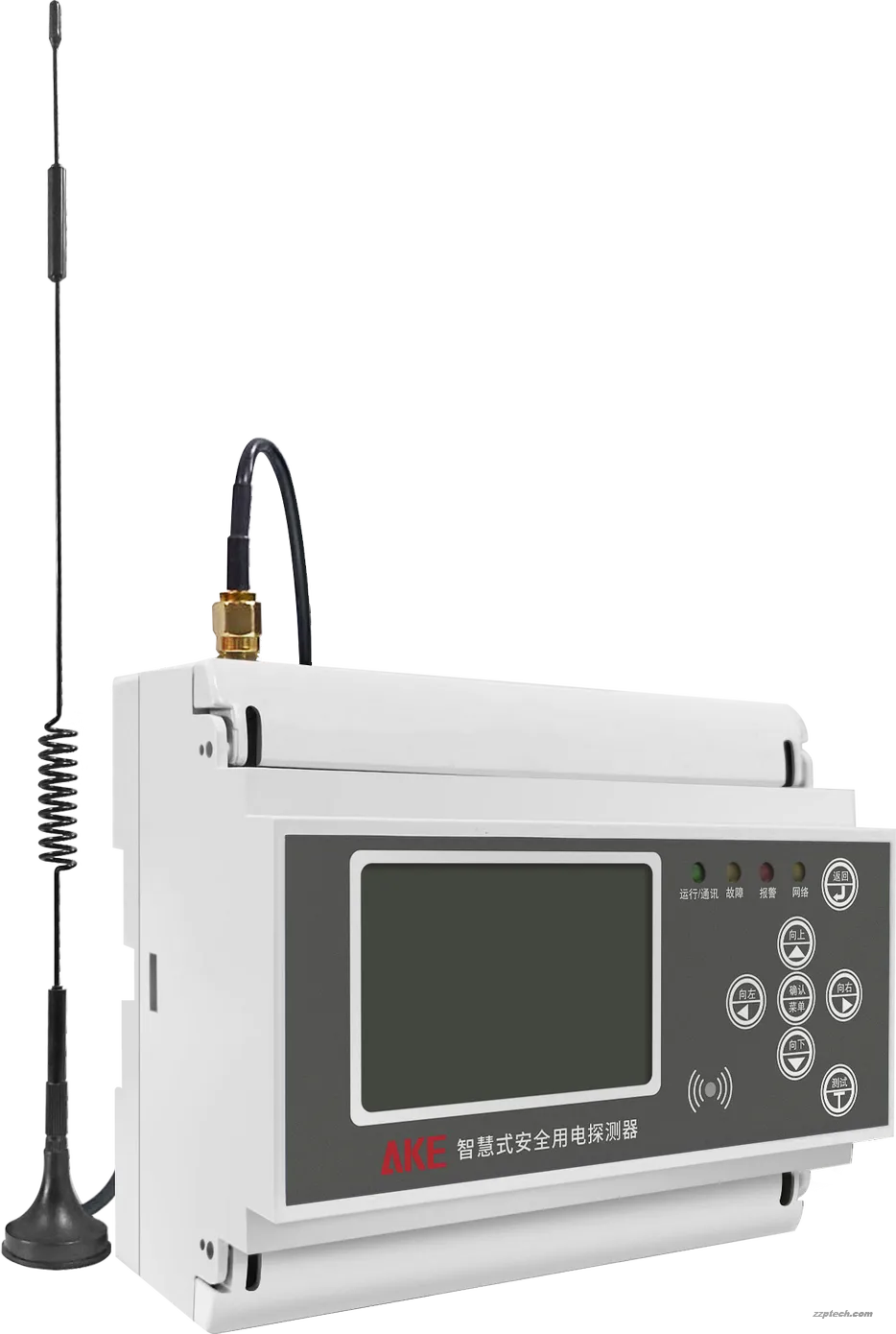

智慧安全用电探测器是一种在线式电气安全防护装置，主要用于监控配电回路的漏电、线路温度、箱体温度、电流及电压等数据。产品内置无线通讯模组，采用标准导轨安装方式，可方便安装于配电箱内。

可有效监测因电气线路或设备故障、绝缘层老化破损、空气潮湿、电气连接松动等原因造成的温度超限、漏电或过载等安全隐患，适用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各类场所。

1.2 通讯方式

通讯方式说明
NB-IoT窄带物联网，适合低功耗、广覆盖场景
4G蜂窝网络，适合无 NB 覆盖区域
RS485有线通讯，适合集中布线场景

1.3 功能特点

  • 满足 GB 14287.2-2014《电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器》和 GB 14287.3-2014《电气火灾监控系统 第 3 部分：测温式电气火灾监控探测器》
  • 集计量、电压、漏电、过载、温度过高、烟雾检测于一体
  • 显示屏实时显示当前用电量、电压、剩余电流值、电流值、温度值、烟感回路、故障电弧检测
  • 支持 RS485 和 NB/4G 无线通讯方式
  • 声光报警功能，实时上报报警信息
  • 可监控环境烟雾和线路故障电弧
  • 导轨式安装，体积小巧

1.4 技术参数

[表格：智慧式安全用电探测器技术参数 —— 由 Kevin 根据原文档补充]

2. 故障电弧探测器

2.1 产品概述

故障电弧探测器可在早期检测出线路中的故障电弧（包括故障并联电弧和故障串联电弧），对电气线路的连接松动、绝缘不良、接触不良、电线老化破损等火灾隐患起到检测和预警作用。

产品满足 GB 14287.4-2014《电气火灾监控系统 第 4 部分：故障电弧探测器》的要求。

智慧用电探测器与智能空开选型指南（智能断路器）
智慧用电探测器与智能空开选型指南（智能断路器）

2.2 功能特点

  • 集电弧实时检测、温度实时检测、电流实时检测于一体
  • 声光报警实现自身监控
  • 支持 RS485/无线通讯方式
  • 单一通讯回路支持多台独立地址设备并联组网
  • 可构建物联网系统，将信息上传至手机 APP 或平台
  • 导轨式安装，体积小巧

2.3 技术参数

参数指标
额定电压220VAC
工作电压范围~270VAC
额定频率50Hz
通讯方式NB/4G/RS485
响应条件1s 内 211 个半波
安装方式导轨式安装
环境温度日平均最高 35℃，存储运输 -20~60℃
相对湿度42℃ 时最大值，较低温度允许较高湿度
大气压力86kPa~106kPa

3. 配套传感器选型

各种形状、规格的电流互感器
各种形状、规格的电流互感器
各种形状、规格的电流互感器
各种形状、规格的电流互感器
各种形状、规格的电流互感器
各种形状、规格的电流互感器
各种形状、规格的电流互感器

3.1 电流互感器

开口式电流互感器选型表：

型号类型额定输入/输出孔径
CYK/16 100A/50mA线缆式（圆孔）0-100A / 0-50mA16mm
CYK/24 250A/50mA线缆式（圆孔）0-250A / 0-50mA24mm
CYK/36 400A/50mA线缆式（圆孔）0-400A / 0-50mA36mm
CYK/36 630A/50mA线缆式（圆孔）0-630A / 0-50mA36mm
CFK/40 44×24mm 100A/50mA母排型（方孔）0-100A / 0-50mA44×24mm
CFK/40 44×24mm 250A/50mA母排型（方孔）0-250A / 0-50mA44×24mm
CFK/50 54×24mm 400A/50mA母排型（方孔）0-400A / 0-50mA54×24mm
CFK/80 84×24mm 630A/50mA母排型（方孔）0-630A / 0-50mA84×24mm

3.2 剩余电流互感器

开口式剩余电流互感器选型表（LYK 线缆型 / LFK 母排型）：

型号参考回路电流孔径
LYK/45≤100A45mm
LYK/65≤250A65mm
LYK/80≤400A80mm
LYK/100≤630A100mm
LFK/110×25mm≤100A110×25mm
LFK/150×35mm≤250A150×35mm
LFK/190×35mm≤400A190×35mm
LFK/240×45mm≤630A240×45mm

闭口式剩余电流互感器选型表（LYB 线缆型 / LFB 母排型）：

型号参考回路电流孔径
LYB/45≤100A45mm
LYB/65≤225A65mm
LYB/80≤400A80mm
LYB/100≤630A100mm
LFB/100×25mm≤100A100×25mm
LFB/140×35mm≤225A140×35mm
LFB/180×35mm≤400A180×35mm
LFB/220×45mm≤630A220×45mm

3.3 温度传感器

  • 类型：NT 温度传感线
  • 探头：10K NTC

4. 智能空开

智慧用电探测器与智能空开选型指南（智能断路器）
智慧用电探测器与智能空开选型指南（智能断路器）
智慧用电探测器与智能空开选型指南（智能断路器）
智慧用电探测器与智能空开选型指南（智能断路器）

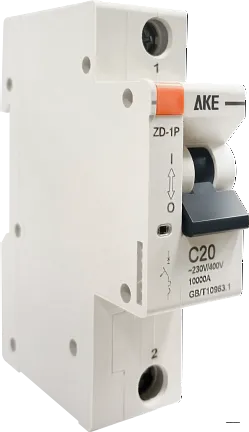

4.1 智能断路器（微断）选型表

型号极数额定电压额定电流特殊功能
ZD-1PC201P220V20A—
ZD-1PC321P220V32A—
ZD-1PC631P220V63A—
ZD-1PC801P220V80A—
ZD-2PC322P220V32A—
ZD-2PC632P220V63A—
ZD-2PC802P220V80A—
ZD-LJ-2PC322P220V32A带漏电检测
ZD-LJ-2PC632P220V63A带漏电检测
ZD-LJ-2PC802P220V80A带漏电检测
ZD-LE-2PC322P220V32A带漏保
ZD-LE-2PC632P220V63A带漏保
ZD-LE-2PC802P220V80A带漏保
ZD-3PC323P380V32A—
ZD-3PC633P380V63A—
ZD-3PC803P380V80A—
ZD-LJ-3PC323P380V32A带漏电检测
ZD-LJ-3PC633P380V63A带漏电检测
ZD-LJ-3PC803P380V80A带漏电检测
ZD-LE-3PC323P380V32A带漏保
ZD-LE-3PC633P380V63A带漏保
ZD-LE-3PC803P380V80A带漏保
ZD-4PC324P380V32A—
ZD-4PC634P380V63A—
ZD-4PC804P380V80A—
ZD-LJ-4PC324P380V32A带漏电检测
ZD-LJ-4PC634P380V63A带漏电检测
ZD-LJ-4PC804P380V80A带漏电检测
ZD-LE-4PC324P380V32A带漏保
ZD-LE-4PC634P380V63A带漏保
ZD-LE-4PC804P380V80A带漏保

以上型号短路分断能力均为 10kA，脱扣特性为 C 型（5In-10In）。

4.2 智能塑壳断路器

型号额定电流分断能力特殊功能
ZS-125S125A 可调50kA剩余电流最大 1000mA 可调，RS485 接口
ZS-250S250A 可调50kA同上
ZS-400S400A 可调85kA同上
ZS-630S630A 可调85kA同上
ZS-125S 光伏版125A 可调85kA被动孤岛检测、掉电分闸保护、下口有电异常保护
ZS-250S 光伏版250A 可调85kA同上
ZS-400S 光伏版400A 可调85kA同上
ZS-630S 光伏版630A 可调85kA同上
ZS-125125A 可调35kA漏电流最大 800mA 可调
ZS-250250A 可调35kA同上
ZS-400400A 可调42kA同上
ZS-630630A 可调65kA漏电流最大 1000mA 可调
ZS-800800A 可调65kA同上

4.3 供电电源模组

型号输入特点
ZD-P25单相含防浪涌，额定泄放 10kA，最大 20kA，额定输出 2A
P25H三相含防浪涌，额定泄放 10kA，最大 20kA，额定输出 2A
P25D单相含防浪涌，带液晶显示
P25R单相含防浪涌，带 RS485 通讯
TP20-4G单相输出最大直流 12V/1800mA，带液晶显示和 4G 通讯

4.4 通讯模块

型号通讯方式特点
CM-RRS485DC12V，RS485 通讯协议
CM-HJWiFi + 以太网支持掉电报警，内置 WiFi 天线
CM-HJ/AOWiFi带 2 路开关量输出
CM-HJRWiFi + RS485支持掉电报警，外置 WiFi 胶棒天线
CM-GJR4G 全网通 + RS485支持掉电报警，含 2 米吸盘天线

4.5 性能参数

参数指标
符合标准GB/T 19063.1、GB/T 16917.1
额定电压1P/2P: AC220V/50Hz，3P/4P: AC380V/50Hz
额定电流80A、63A、40A、32A、20A、10A
电能计量三相总有功电能计量
参数测量电压 U、电流 I、功率 P、功率因素 PF、频率 F
通讯方式有线以太网、RS485、NB-IoT、4G、WiFi
短路保护C 型 5In-10In，0.04s 断电；分断能力 Ics=10kA
过欠压保护380V: U≥456V 10s 断电，U≥430V 预警；220V: U≥263V 10s 断电，U≥250V 预警
功率限定达到限定功率 5s 后断路
漏电保护漏电 30mA 以内，0.005s 断电
过温保护过温 70℃ 5s 报警，过温 90℃ 5s 内断电
自动送电漏电自动检测成功后 5s 内自动送电

5. 用电采集器

5.1 产品选型表

型号额定电流检测方式适用场景
CD-2-B/6363A2 路单相电压电流检测单相回路
CD-2/6363A3 路单相电流检测（不带电压）单相电流监测
CD-2-B/125125A2 路单相电压电流检测单相回路
CD-2/125125A3 路单相电流检测（不带电压）单相电流监测
CD-3-B/125125A三相电压电流检测三相回路
CD-3-B/250250A三相电压电流检测三相回路
CD-3-B/400400A三相电压电流检测三相回路（大电流）
CD-3-B/630630A三相电压电流检测三相回路（大电流）
CD-3-D/400800A三相电压电流检测（带二次互感）超大电流
CD-3-D/8001000A三相电压电流检测（带二次互感）超大电流
CD-3-D/12501250A三相电压电流检测（带二次互感）超大电流
CD-3-D/16001600A三相电压电流检测（带二次互感）超大电流
CD-5/125125A三相电压电流检测，一路 485（塑壳专用）塑壳断路器配合
CD-5/250250A同上同上
CD-5/400400A同上同上
CD-5/630630A同上同上

5.2 适用场景说明

用电采集器适用于无需本地显示和声光报警的项目。相比智慧安全用电探测器，采集器成本更低，适合对成本敏感且只需平台监测的场景。采集器通过通讯模块（CM-HJ/CM-GJR 等）将数据上传至平台，实现远程监测。

6. 选型建议

项目场景推荐方案关键设备
小型办公楼改造方案二（采集器）CD-2 系列 + CM-HJ 通讯模块
学校/园区改造方案一（探测器）智慧安全用电探测器 + 故障电弧探测器
新建商业综合体方案三（智能空开）ZD 系列智能微断 + ZS 系列塑壳
工业厂房方案一或方案三根据是否有控制需求选择
光伏项目方案三（光伏版）ZS 系列光伏版塑壳断路器
