1. 项目概况
1.1 需求分析
目前很多单位依然采用传统用电管理模式，处于无网络化、无智能化的单机分散独立运行状态，后台无法实现对前端用电系统进行远程实时预警检测。运营过程中缺乏现代化技术手段监管，难以防止以下问题：
- 超负荷运行引起的火灾隐患
- 用电不合理：大负载小线径、线路老化、鼠患、保护等级不匹配等
- 不科学地编排用电计划
- 人走灯亮等浪费用电行为
- 缺乏预防预警保护机制
1.2 建设目标
智慧用电安全管理系统的总体目标是：实现用电的智能化管理，做到规范用电、安全用电、节能用电。具体分为四个维度：
保障用电安全
对短路、过流、过载、过压、欠压、过温等引发电气火灾的危险参数实施全天候实时监控。当电气参数异常达到预警值时，立即发出预警信号并准确报出故障回路，管理人员通过手机端和 PC 端同步获取信息，及时排查隐患。
提升管理水平
引入智能安全用电系统后，对安全用电实时监测预警，及时准确发现隐患回路及事件，高效处理，节省人力，提升安全用电管理成效。
提高节能水平
系统记录每个线路的负载状况和用电量，支持设置定时管控任务，有效降低非运行时段设备待机损耗。通过对能耗数据细分和统计，以图表形式向管理层展示电能使用情况，为节能改造和设备升级提供数据支撑。
规范用电行为
系统可对线路设定允许承载的最大电流和功率，超限立即报警，杜绝违规使用电器引发的电气火灾事故。
2. 方案设计
2.1 设计依据
本方案设计遵循以下国家标准：
| 标准编号 | 标准名称 |
|---|---|
| GB/T 14048.1 | 低压开关设备和控制设备 总则 |
| GB 16917.1-2014 | 家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第 1 部分：一般规则 |
| GB/T 10963.1-2020 | 电气附件 家用及类似场所用过电流保护断路器 第 1 部分：用于交流的断路器 |
| GB 51348-2019 | 民用建筑电气设计标准 |
| GB 50116-2013 | 火灾自动报警系统设计规范 |
| GB 14287.1-2014 | 电气火灾监控系统 第 1 部分：电气火灾监控设备 |
| GB 14287.2-2014 | 电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器 |
| GB 14287.3-2014 | 电气火灾监控系统 第 3 部分：测温式电气火灾监控探测器 |
| GB 14287.4-2014 | 电气火灾监控系统 第 4 部分：故障电弧探测器 |
2.2 设计原则
| 原则 | 说明 |
|---|---|
| 实用性 | 架构简洁、功能完备，满足消防防护要求，具备可扩展性 |
| 可靠性 | 采用成熟稳定技术，保证全天候长期稳定运行 |
| 经济性 | 性价比优先，控制建设和使用成本 |
| 开放性 | 遵循国际/国家/行业标准，便于被更高层次管理软件集成 |
| 兼容性 | 平台兼容管理各类消防探测设备，不受制于单一硬件 |
| 易用性 | 操作界面友好，短时培训即可上手 |
| 美观性 | 设备体积小巧，布线简单，考虑安全性和隐蔽性 |
| 报警完善 | 前端具备报警输入输出接口，支持与视频联动 |
| 节能减排 | 分区、分时供电管理，减少不必要电力消耗 |
| 可扩展性 | 留有充分余量，便于后续系统扩容 |
2.3 用电安全管理系统解决方案

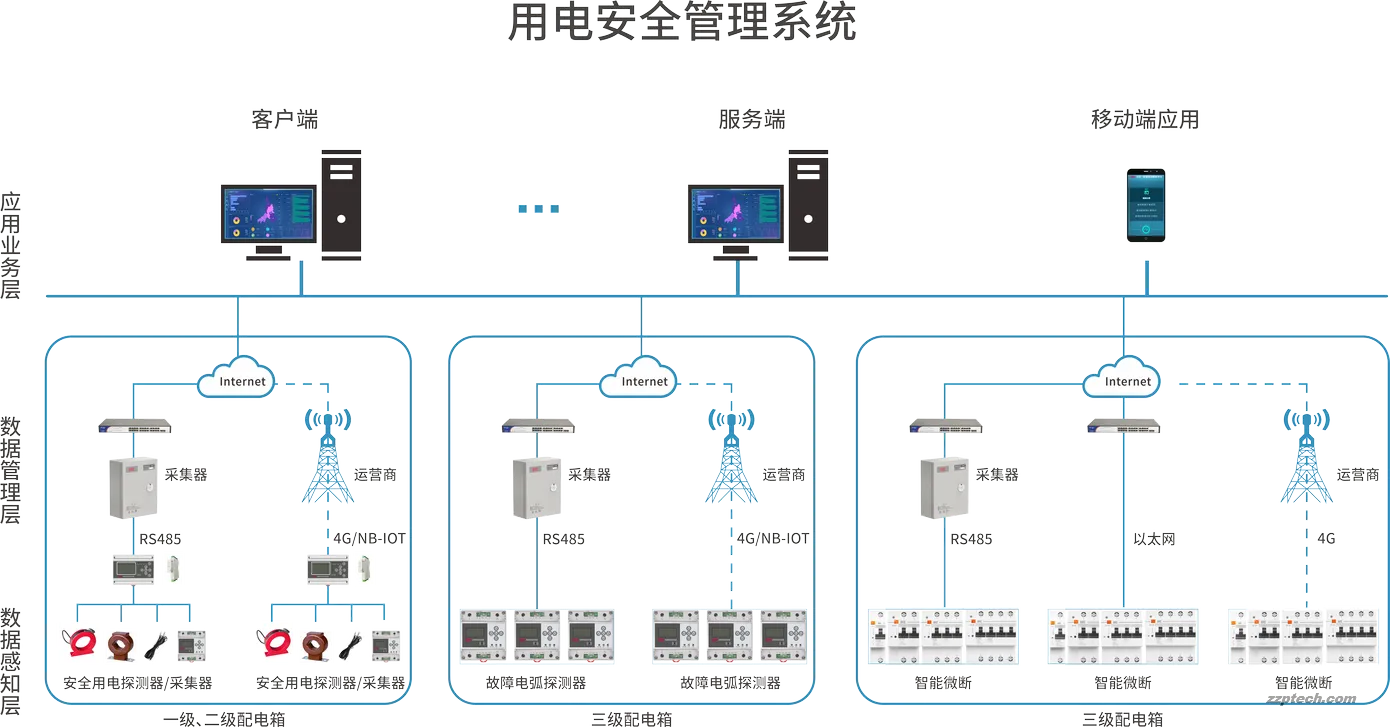

系统提供三种不同的接入方案，适用于不同的应用场景和预算。
方案一：智慧安全用电探测器 + 故障电弧探测器（仅监测）
在一级、二级配电箱的进线主回路上安装智慧安全用电探测器，通过电流互感器、剩余电流互感器、温度传感器，实时监测主回路的电压、电流、电量、温度、漏电等电气指标。
在末端配电箱回路（重点是照明、插座回路）安装故障电弧探测器，实现末端回路的电压、电流、温度、故障电弧、漏电等指标监测。
当监测数据超过阈值时，平台弹窗报警，本地显示和声光报警同步触发。
适用场景：改造项目，只需监测无需控制，预算适中。
方案二：用电采集器（仅监测，低成本方案）
用电采集器不具备 LCD 显示和声光报警功能。对于无需本地显示和告警要求的项目，可用用电采集器替代方案一中的智慧安全用电探测器。
在一级、二级配电箱进线主回路上安装用电采集器，通过电流互感器、剩余电流互感器、温度传感器，实时监测主回路电气指标。超阈值时平台报警弹窗提醒。
适用场景：对成本敏感、无需本地告警、只需平台监测的项目。
方案三：智能空开（监测+控制，全功能方案）
将原有末端配电箱的传统空开替换为智能空开，通过智能空开网关接入用电管理平台，实现监测和控制双重功能。
- 智能空开支持对每个回路进行电压、电流、功率、电量、温度、故障电弧等指标的实时监测
- 平台支持远程开闸、合闸操作，出现火灾警情时可远程快速切断电源
- 异常时平台及时预警提醒
适用场景：新建项目或全量替换，需要远程控制能力，预算充足。
三方案对比
| 对比项 | 方案一（探测器） | 方案二（采集器） | 方案三（智能空开） |
|---|---|---|---|
| 监测功能 | 主回路+末端回路 | 主回路 | 每回路独立监测 |
| 控制功能 | 无 | 无 | 远程分合闸 |
| 本地显示 | 有 | 无 | 有（网关） |
| 声光报警 | 有 | 无 | 有 |
| 适用场景 | 改造项目 | 成本敏感项目 | 新建/全量替换 |
| 成本层级 | 中等 | 较低 | 较高 |
2.4 系统设备清单
以下为三种方案对应的设备配置示例，实际项目根据现场情况调整。
中心平台配置
| 设备 | 规格/型号 |
|---|---|
| 用电安全管理系统平台 | V3.1 |
| 服务器 | 按需配置 |
| 鼠标键盘 | USB 套装 |
| 千兆交换机 | 标准型 |
| 其他辅料 | 按需 |
智慧电箱配置（方案一探测器方案）
| 设备 | 备注 |
|---|---|
| 智慧安全用电探测器 | 主回路监测 |
| 故障电弧探测器 | 末端回路监测 |
| 剩余电流互感器 100A | LYK/LFK/LYB/LFB 系列 |
| 电流互感器 100A | 1 组包含 3 个 |
| 温度传感器 | 1 组包含 4 路 |
| 智慧用电防水箱 | 根据项目定制 |
| NB-IoT/4G 卡流量资费 | 移动/电信 |
智慧电箱配置（方案三智能空开方案）
| 设备 | 型号 | 备注 |
|---|---|---|
| 智慧电源通讯模块 | ZD-T30S | — |
| 智慧电源及防浪涌模组 | ZD-P25 | — |
| 单相 1P 智慧微断 | ZD-FC20 | 20A |
| 单相 2P 智慧微断 | ZD-ZNC32 | 32A |
| 三相 3P 智慧微断 | S3-ZNC32 | 32A |
| 4P 智慧微断 380V | ZD-TNC63 | 63A |
| 剩余电流保护智慧塑壳断路器 | ZD-EL125 | 125A |
| 通讯连接线 | ZD-60line | — |
| 智慧云电源管理箱 | 根据项目定制 | — |
| 活动导轨、线缆安装槽等 | 按需 | — |
用电采集器配置（方案二采集器方案）
| 设备 | 型号 | 备注 |
|---|---|---|
| 用电采集器 | CD-2/CD-3 | 根据回路数选型 |
| 电流互感器 | 根据实际变比选型 | — |
| 剩余电流互感器 | 根据实际变比选型 | — |
| 温度传感器 | 标准型 | — |
| 供电电源 | S3-P25 | 含防浪涌 |
| 通讯模块 | CM-HJ | WiFi/以太网 |
| 4G 卡流量资费 | 按需 | 无线传输时配置 |
以上清单为模板，具体项目需根据实际回路数、配电箱分布、传输条件进行调整。
3. 方案下载
本方案基于广东艾科技术股份有限公司技术资料整理。原文档共约 45 页，涵盖需求分析、方案设计、设备选型、软件功能、产品介绍等内容。
- 本站方案文档来源于互联网公开资料或厂商授权，已做脱敏处理，不涉及具体项目敏感信息。下载收费仅用于负担服务器流量和带宽成本，本站不以此盈利。
- 如您发现资料侵犯了您的权益，请及时联系我们，我们将在核实后第一时间删除相关内容。
- 请使用浏览器直接下载，勿使用迅雷、IDM 等多线程下载工具，以免造成文件损坏或下载失败。付费后如无法下载或链接失效，请联系客服微信或发送邮件处理，我们将及时补发。
相关文章
-
校园智慧电源管理系统方案简述（能耗管理）
智慧电源控制系统主要针对实训室及实训设备的用电情况、运行状态、运行时长、进行智能化管控（如：电源的开/关、电压电流监测），通过实时监测、采集每间实训室或每台设备的通/断电时长、电压、电流变化情况，进行统计实训室或实训设备的通电状态、运行状态及使用时长。如图： 智慧能耗监测模块主要针对实训室设备进行电压、电流、功率等进行实时监测，并具备过压过流保护功能，同时对实训室设备能耗进行统计并生成报表。 本系列文章介绍了一个物联网实训教室的方案，其核心技术是通过对能耗、环境及配套教学设备的监测和控制，实现对…
-
绿色校园的项目现状和建设目标（校园能耗管理平台）
教育新型基础设施是以新发展理念为引领，以信息化为主导，面向教育高质量发展需要，聚焦信息网络、平台体系、数字资源、智慧校园、创新应用、可信安全等方面的新型基础设施体系。教育新型基础设施建设是国家新基建的重要组成部分，是信息化时代教育变革的牵引力量，是加快推进教育现代化、建设教育强国的战略举措。 那么当前绿色校园的建设现状是什么样子的呢？——此处应根据学校情况具体编制 1. 绿色校园的建设现状 1.1 缺乏全局顶层设计 学校的建设需求模糊，缺乏全局顶层设计，导致存在诸多的烟囱系统，没有有效的进行资源…
-
绿色校园项目的总体架构和建设思路（校园能耗管理）
绿色校园平台共分为五层，分别为设备层、数据底座、校园智脑、绿色应用层及用户终端层。 （1）设备层接入前端物联设备，通过泛在IoT智能融合网关，将设备接入，将设备端的控制指令及监测数据上传到数据底座。 （2）数据底座汇聚设备数据及学校的基础数据，其中设备数据来自设备层设备控制及监测，包括设备的用电数据、光照数据、温湿度等环境数据。学校基础数据来自于平台初始化的数据导入，包括学校的空间数据、学生及教职工等人员数据、导入的相关政策数据、班级数据及组织数据。 （3）校园智脑提供数据处理能力、算法分析能力…
-
空调能耗监管系统主要功能软件平台介绍
在如今这个追求效率与舒适并重的时代，空调集中控制系统显得尤为重要。这一系统不仅大幅提升了建筑物内部环境的管理效率，同时也为用户带来了前所未有的便捷与舒适体验。通过实现空调设备的集中监控与智能调节，它彻底改变了我们对室内温度控制的传统认识。 1. 空调能耗监管系统主要功能 可以单台或成组对所有空调实现集中监控管理，其中控制功能包括： 查询功能： 2. 空调能耗监管系统软件平台介绍（见附件） 详细内容见附件：多联机空调集中控制系统解决方案附件下载（空调能耗监管系统） 3. 空调能耗监管系统节能效益分…
-
多联机空调集中控制系统解决方案附件下载（空调能耗监管系统）
在如今这个追求效率与舒适并重的时代，空调集中控制系统显得尤为重要。这一系统不仅大幅提升了建筑物内部环境的管理效率，同时也为用户带来了前所未有的便捷与舒适体验。通过实现空调设备的集中监控与智能调节，它彻底改变了我们对室内温度控制的传统认识。 重庆众平科技有限公司本次发布的多联机空调集中控制系统解决方案系列文章分享一套专用于空调的控制系统，来源于真实的项目。在具体分享时为了阅读省略了部分内容和序号，完整文件见附件。 1. 空调集中控制系统项目简介 该项目厂包含美的品牌多联机机组 xx 台，冷媒系统 …
-

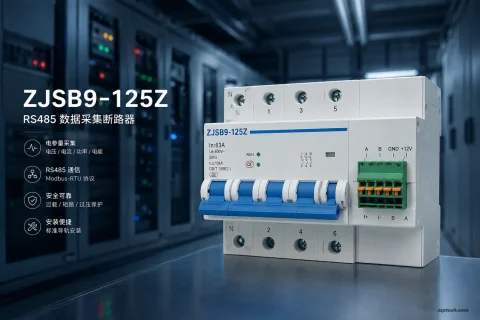

智能断路器 ZJSB9-125Z 系列：RS485 通信，适用于用电监测与远程控制
