机柜智能 PDU 1U485，支持电压电流监测

机柜电源分配和用电监测，是机房项目里不出彩但直接影响运维质量的一环。普通 PDU 只管把电送进去，至于设备用了多少电、电流有没有异常、哪个回路快过载了，全靠人工巡检。1U485 智能 PDU 把配电、计量、告警、通信做进一台 1U 设备里，插上就能看电压电流，异常自动报警，还能通过 RS485 接入动环监控平台远程管理。

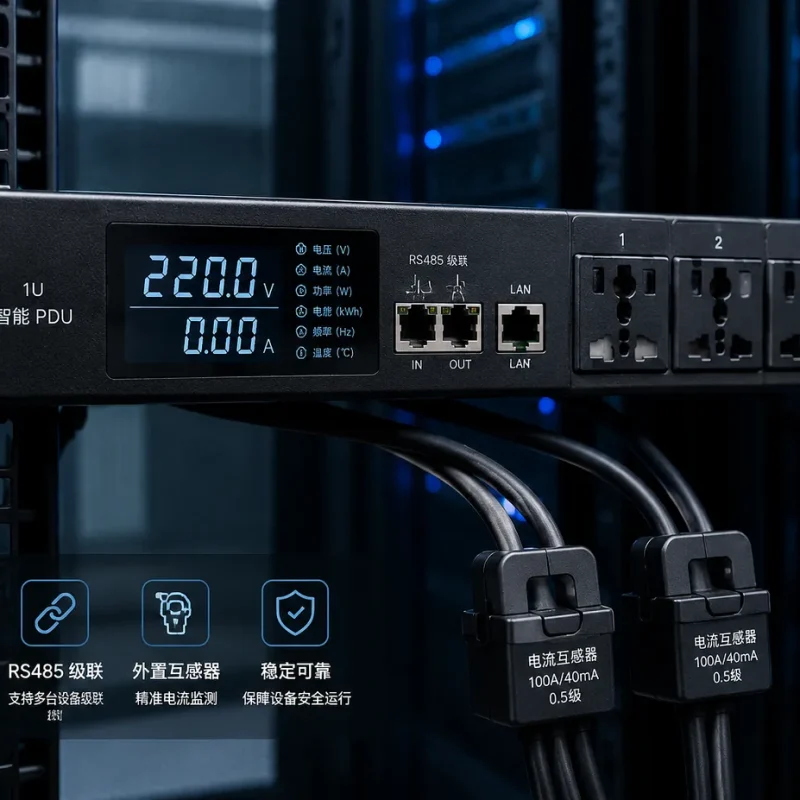

1U485PDU 是单相交流 PDU 智能电表，适用于单相交流/直流 PDU 的电力参数测量，采用标准 1U 机架式结构，直接安装在标准机柜内。产品将电源分配、电量计量、异常告警和 RS485 远程通信集成于一体，既承担机柜内设备的供电分配，又实时监测回路电压、电流、功率、电度等参数，为机房精细化用电管理提供数据基础。

1. 核心功能

电量测量：支持电压、电流、功率、电度等电量信息的实时测量与显示，数据可通过 RS485 接口上传至动环监控平台或上位机系统。
告警功能：具备过压、欠压、过流、功率越限告警，告警阈值可设。产生告警时蜂鸣器鸣响、指示灯变红，并同步在通信寄存器中反映告警状态，现场和远程同时感知异常。

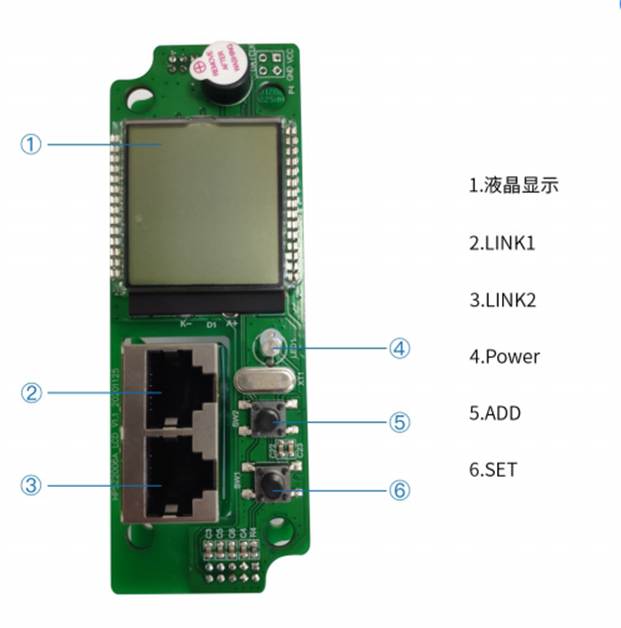

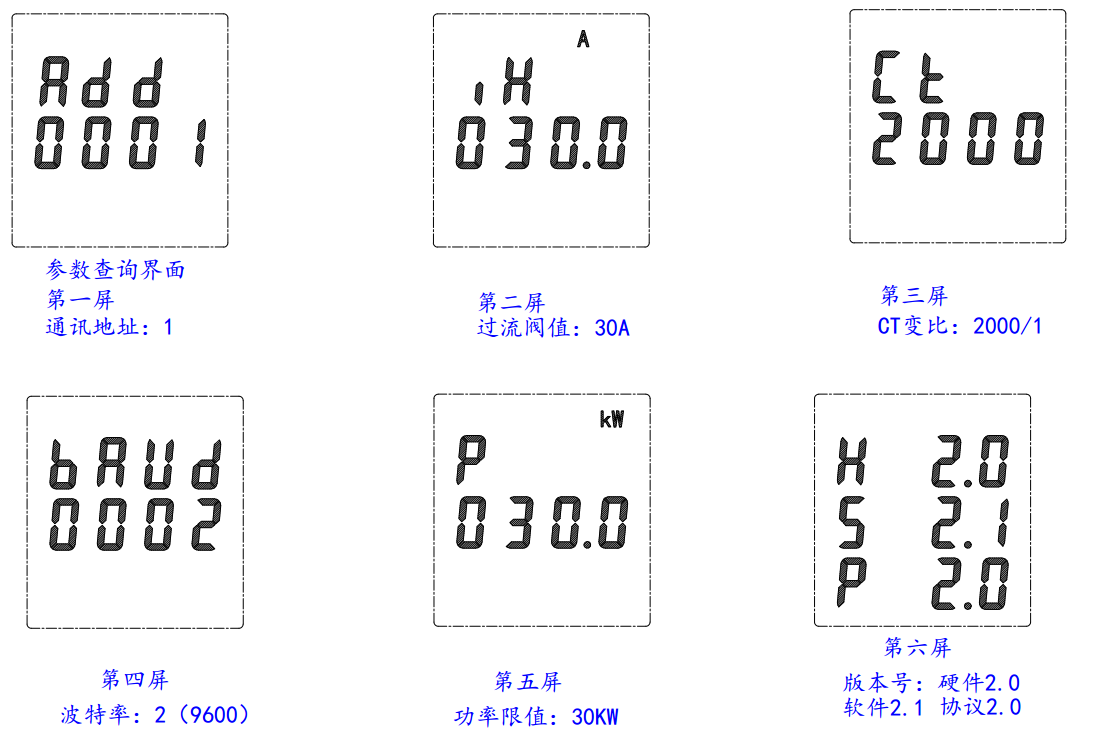

LCD 显示：段码液晶显示，白底黑字，显示基本电量信息。可通过面板按键设置告警阈值及通信参数（地址、波特率等），无需连接电脑即可完成基础配置。

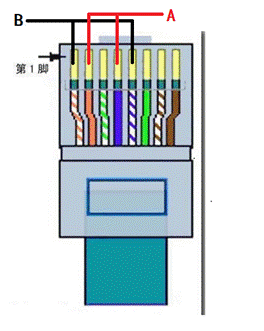

RS485 通信：内置 1 路 RS485 通信接口，提供两个级联的 RJ45 接口，便于多台设备串联组网。采用标准 Modbus 通信协议，可无缝对接主流动环监控系统和数据采集平台。

2. 技术参数

项目	指标	备注
额定输入电压	100V~240V
输入电压范围	90V~264V
电压测量	范围 90V~264V	与电源同回路
电压显示位数	0.1V
电压精度	1 级（1%±0.1）	额定输入电压范围内
电流测量	输入方式：外置互感器
电流显示位数	0.01A	一次电流
电流精度	1 级（1%±0.01）
功率测量精度	1 级（1%±0.01）
功率显示位数	0.01kW
电度测量精度	1 级（1%±0.01）
电度显示位数	0.01kWh
通信接口	RS485 接口，Modbus 通信协议	可选
显示方式	段码液晶，白底黑字
告警功能	过压、欠压、过流告警，参数可设

注：以上参数来自厂商公开技术资料，实际供货以商务沟通确认为准。

3. 通信与接口

3.1 串口参数

接口方式：RS485，1 起始位，8 数据位，无校验位，1 停止位（8N1）
通信速率：2400bps、4800bps、9600bps 可选，出厂默认 9600bps

3.2 通信协议

采用标准 Modbus 通信协议，支持 3 类功能码：

0x03：读保持寄存器
0x06：写单个保持寄存器
0x10：写多个保持寄存器

3.3 寄存器地址定义

地址	名称	单位	字节数	范围	缺省值	属性
0	仪表版本	无	2 无符号		无	R
1	电压有效值	0.1V	2 无符号		无	R
2	电流有效值	0.01A	2 无符号		无	R
3	频率	0.01Hz	2 无符号		无	R
4	有功功率	0.001kW	2 有符号		无	R
5	无功功率	0.001kVar	2 有符号		无	R
6	视在功率	0.001kVA	2 无符号		无	R
7	功率因数	0.001	2 有符号		无	R
8-9	正向有功电能	0.01kWh	4 无符号		无	R
10-11	负向有功电能	0.01kWh	4 无符号		无	R
12-13	正向无功电能	0.01kWh	4 无符号		无	R
14-15	负向无功电能	0.01kWh	4 无符号		无	R
16	本机地址	无	2 无符号	1-247	1	W/R
17	波特率	无	2 无符号		2	W/R
18	CT 变比	1	2 无符号	1000-5000	2000	W/R
19	电流报警阈值	0.1A	2 无符号	10-9999	360	W/R
20	过压报警限值	0.1V	2 无符号	2200-3000	2750	W/R
21	欠压报警限值	0.1V	2 无符号	100-2200	1750	W/R
22	蜂鸣器使能	无	2 无符号		1	W/R
23	LCD 关背光使能	无	2 无符号		1	W/R
24	有功功率告警阈值	0.1kW	2 无符号	5-3000	80	W/R
26	告警状态	无	2 无符号			R
27	电度清零	无	2 无符号			W

说明：仪表版本寄存器（地址 0）低字节为软件版本，高字节为硬件版本，如 0x1010 代表软硬件版本均为 1.0。波特率寄存器（地址 17）0 为 2400bps、1 为 4800bps、2 为 9600bps。告警状态寄存器（地址 26）Bit0 过流、Bit1 过压、Bit2 欠压、Bit3 功率越限，0 正常 1 告警。电度清零（地址 27）写入 0xAA55 启动一次清零。
