本文简单介绍了校园智能化工程中的各系统设计,包括综合布线、计算机网络、视频监控、一卡通管理、数字电视、机房工程等内容,着重强调系统的安全性、可靠性和扩展性。每个系统的设计方案均严格遵循国家和行业标准,结合实际需求,提出了合理、先进的技术实现方式,保障校园智能化建设的高效实施。

各系统设计采用统一架构和模块化设计,充分利用现有资源,支持多系统融合和未来扩展。特别是在网络安全、信息管理和设备联动等方面,提供了全面的技术支持和保障。

以下内容利用本项目全套智能化图纸的设计说明,利用 ChatGPT 生成。如需下载相关图纸请点击:某学校弱电智能化施工图全套(系统图、平面图、大样图等)

1. 综合布线系统

1.1 数据中心与主干网络

数据中心机房位于 3 号栋 1 层,连接市政通信管网,通过光纤与校园主机房互联。网络主干部分采用 GPON 全光通信技术,带宽利用率达 93%,支持上行带宽 1100M、下行带宽 2300M,最大分光比为 1:128。

1.2 校园网系统构成

校园网分为三大系统:基础网络系统、信息化应用系统和公共安全防范系统。三大系统采用 FTTX(光纤到用户)方式建设,均由 GPON 承载,满足高带宽、低延迟和扩展性需求。

1.3 网络架构与技术选择

经过对主流园区网络技术(如 EPON、GPON)的对比分析,选用 GPON 技术作为接入方案,其优势包括更高的上下行带宽、业务灵活性和精细化带宽管理能力。OLT 主控交换盘、电源盘及上联盘设计均具备冗余备份功能。

1.4 分光比与终端设备规划

根据实际需求和应用场景,规划以下分光比:

  • 视频监控与一卡通网络:1:8。
  • 办公室、教室:1:16(FTTO 方式)。
  • 楼栋间:1:32(FTTH 方式)。

PON 终端设备分为入户型 SFU 终端(办公、教室)和工业级 SFU 终端(监控网络)。

校园智能化系统设计方案全面解析(校园弱电工程图纸说明)

2. 计算机网络系统

2.1 网络分层设计

本工程设有三大业务板块:校园办公网、智能网、无线 WiFi 网。网络采用骨干千兆光纤、百兆到桌面的二层结构。核心交换机通过万兆光缆与 OLT 连接,支持单链路上行。

2.2 GPON 网络部署

网络核心设备部署在弱电机房,各楼栋设置光分器与 ONU 设备,采用单模光纤构建主干网络。办公网、智能网和无线 WiFi 网实现物理隔离,保障信息安全与网络性能。

2.3 无线 WiFi 覆盖

教学楼走廊、报告厅、食堂等公共区域均设置无线 AP,支持 802.11ac wave2 协议,最大接入速率达 1167Mbps。无线设备由控制器集中管理,确保信号稳定和无缝覆盖。

2.4 网络安全与扩展性

  • 核心交换机采用双引擎双电源设计,支持 ARP 入侵检测和动态用户策略下发功能。
  • 通过 VLAN 技术隔离应用系统,增强网络安全性,满足未来扩容和带宽升级需求。

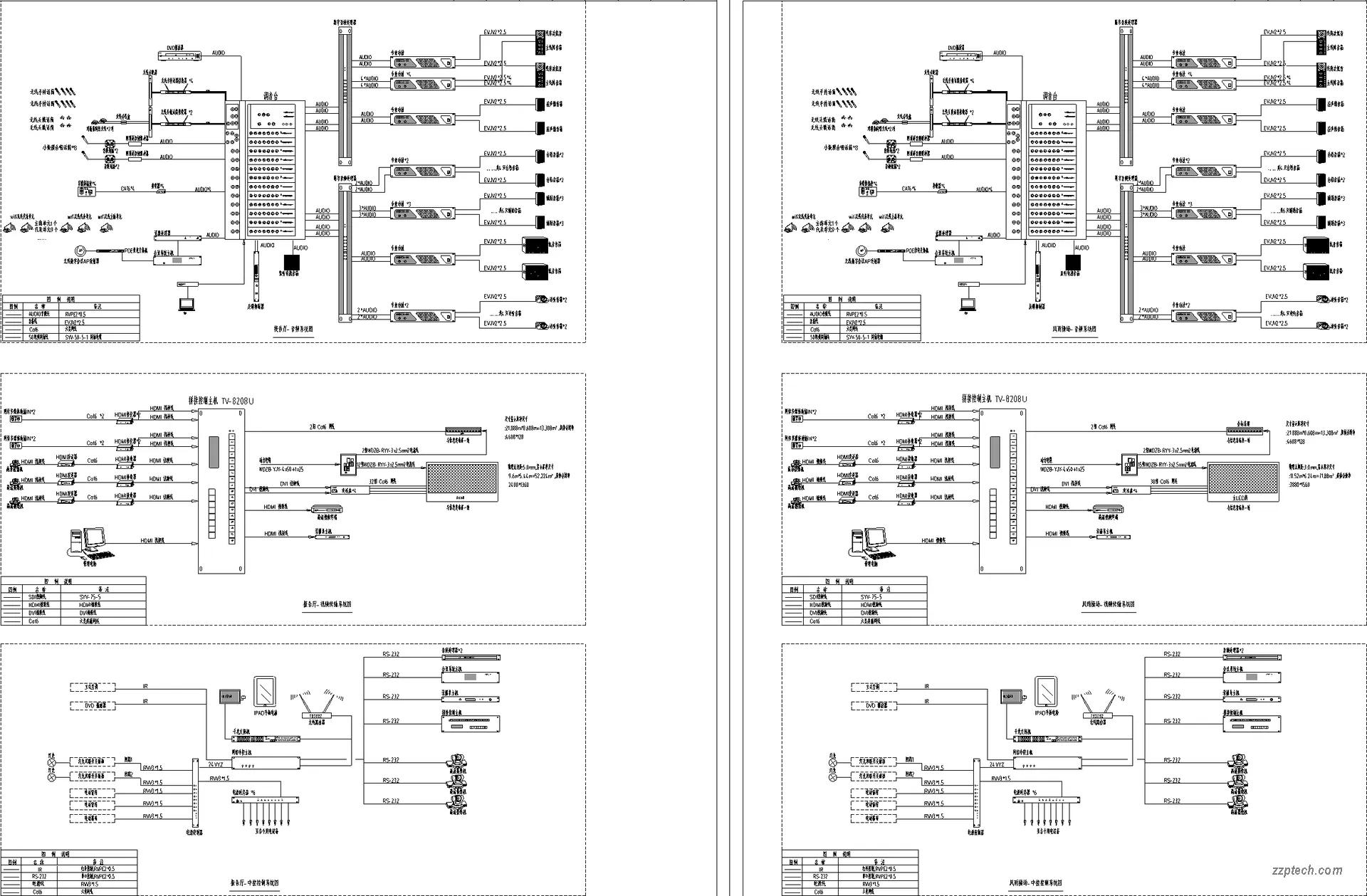

校园智能化系统设计方案全面解析(校园弱电工程图纸说明)

3. 数字电视 IPTV 系统

3.1 系统组成

IPTV 系统采用三层结构,包括前端、中间件和后端。前端负责信号接收和用户接入,中间件实现调度与控制,后端提供视频存储和管理功能。

3.2 用户接入与配套设施

用户侧采用 FTTH 接入方式,每用户点配备两根单芯皮线光纤和 SC 口信息插座。光猫及路由器由运营商提供,确保通信设施开放性,满足多运营商接入需求。

3.3 光纤基础设施

在各单体楼栋设置光缆分纤箱,箱体供电由 AC220V 电源插座提供。光纤线路全程采用阻燃材料,预留充分的接地和电气保护措施,接地电阻小于 1 欧姆。

4. 视频监控系统

4.1 系统架构与功能

监控系统采用全网络架构,包含前端摄像机、传输网络、存储设备、大屏显示和管理平台。支持全天候录像存储(90 天以上),并具备多路视频同步回放和实时监控功能。

4.2 设备布置与技术规格

  • 摄像机:高清网络摄像机(2560x1440 分辨率),分布于出入口、过道、电梯轿厢等关键区域。
  • 存储设备:NVR 支持 128 路和 256 路视频流,存储采用网络磁盘阵列。
  • 显示设备:配置 2 行 3 列 55 寸液晶拼接屏,用于集中监控与报警联动。

4.3 报警联动与权限管理

当发生门禁或周界入侵报警时,关联摄像机画面自动弹出。系统权限分级管理,支持区域分控,管理员具备最高权限,可调度所有设备和信号。

5. 校园一卡通系统

5.1 功能模块与架构

一卡通系统集成门禁管理、考勤、消费、停车场管理等子系统,支持身份识别、数据共享与联动控制。所有功能通过统一的数据库管理,实现“一卡多用”。

5.2 消费管理系统

系统支持脱机消费和多餐厅模式,可实现补贴发放、定额消费和多维度报表统计。采用 IC 卡技术,保障数据安全与消费准确性。

5.3 系统管理与维护

一卡通管理中心负责设备实时监控、卡片授权及挂失处理,并支持多终端数据管理功能,提升系统运行效率。

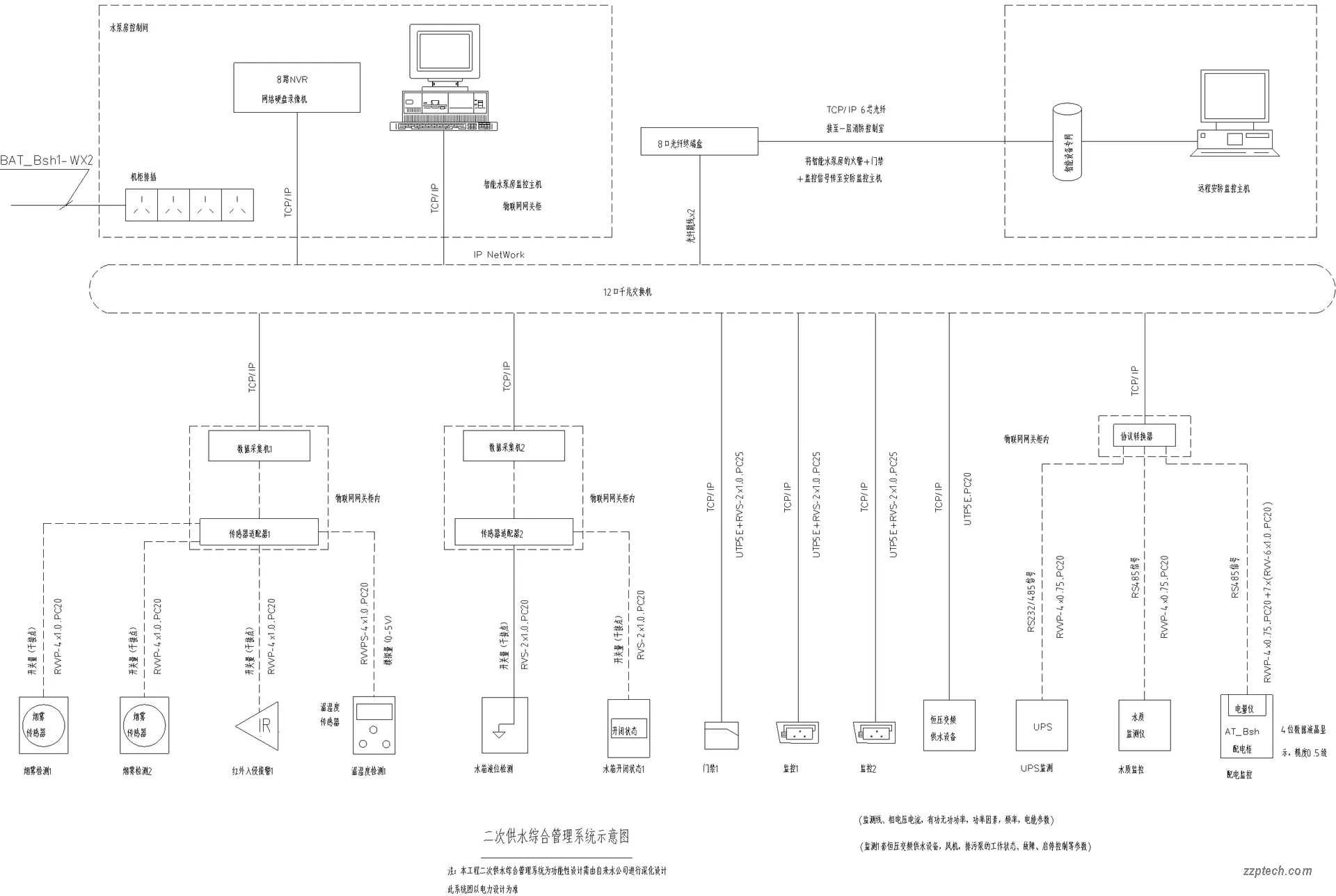

校园智能化系统设计方案全面解析(校园弱电工程图纸说明)

6. 机房工程

6.1 装修与基础设施

  • 装饰材料:非燃烧 A 级材料,抗静电地板高度为 500mm。
  • 防雷与接地:机房采用三级防雷保护,接地电阻小于 1 欧姆,弱电设备接地与电气系统隔离。
  • 供配电:UPS 采用 N 直接并机供电,后备时间 1 小时,精密空调和正常照明分开供电。

6.2 综合布线与设备配置

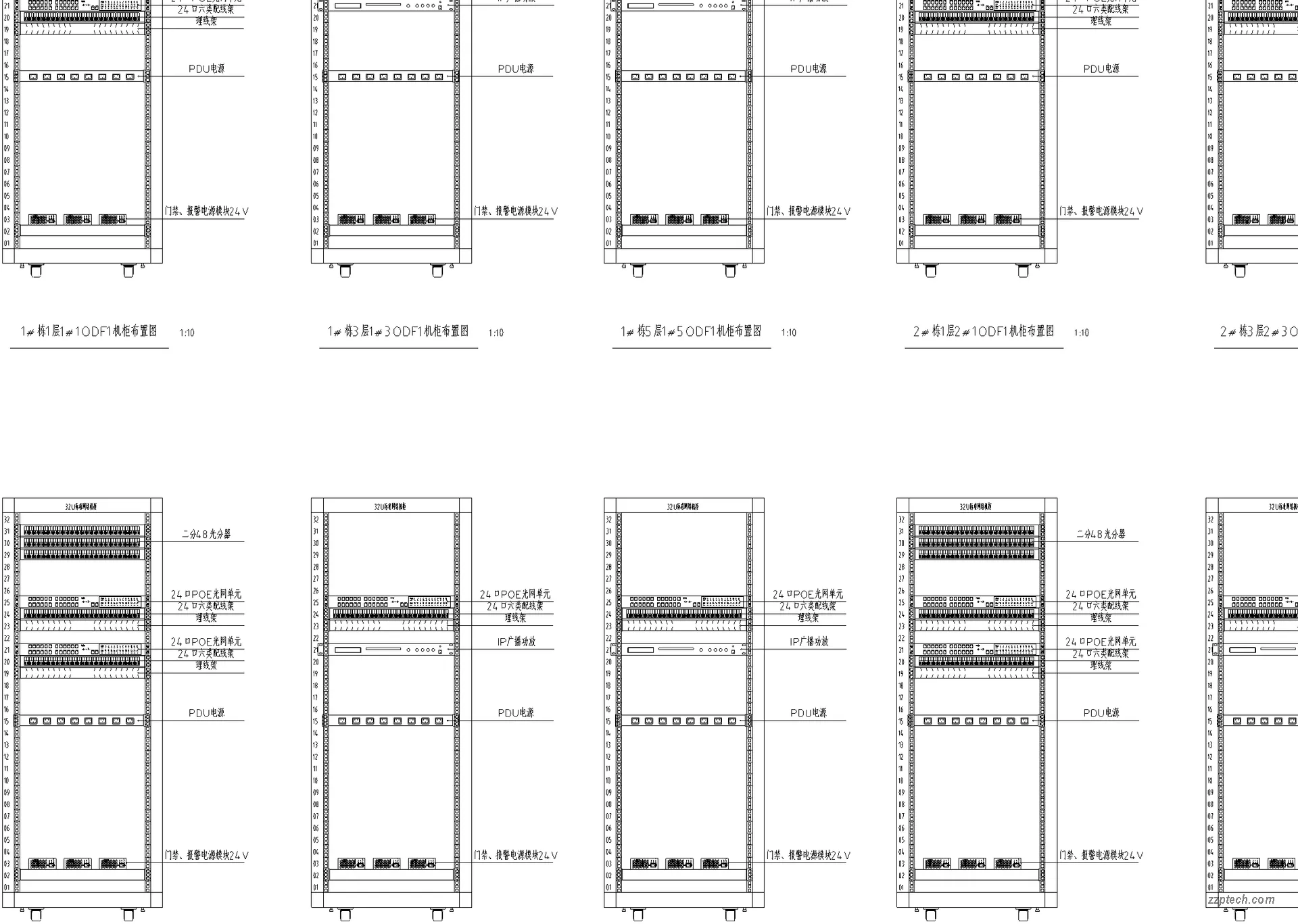

机房布线采用双层铝合金走线架,设备选用 42U 标准机柜,所有光纤线路和数据线严格按规范敷设,确保可靠性和维护便利。

6.3 安全防护与消防

机房安防系统按一级防护标准设计,配置视频监控、入侵报警和气体灭火系统,灭火方式支持自动和手动联动。

7. 多媒体教学与会议系统

7.1 教室多媒体教学

每间教室配备 86 寸交互式智慧黑板,集成教学扩声系统和多媒体教学功能。智慧黑板支持粉笔书写、触控互动和多格式文件播放。

7.2 报告厅与风雨操场

报告厅配置 LED 全彩屏、会议录播系统和集中控制系统;风雨操场则增加智能跟踪摄像功能,支持大型活动的现场直播与图像捕捉。

8. 系统施工与安装要求

8.1 桥架与管网施工

桥架采用热浸锌工艺,穿墙孔预留 20%余量并密封处理。室外管道敷设严格控制坡度和防水防腐措施。

8.2 线缆敷设与防火要求

综合布线使用阻燃光纤和低烟无卤电缆。背景音乐和紧急广播系统单独穿防火钢管,室内采用暗敷方式,穿越防火分区时需封堵处理。

9. 系统防雷与接地

所有弱电系统接地电阻小于 1 欧姆,设备金属外壳和导体均通过等电位连接网接地。光纤、信号电缆引入建筑物时配置 SPD 浪涌保护装置。


本设计方案结合了校园智能化建设的实际需求,注重系统可靠性、安全性与规范性,为校园现代化管理提供全面技术支持。具体实施过程中需根据现场条件和国家标准进行优化调整。
