如果想把工程文件做漂亮,如果是弱电项目后补文件,那么你有可能用得上本文《弱电工程项目技术交底记录》中的内容。

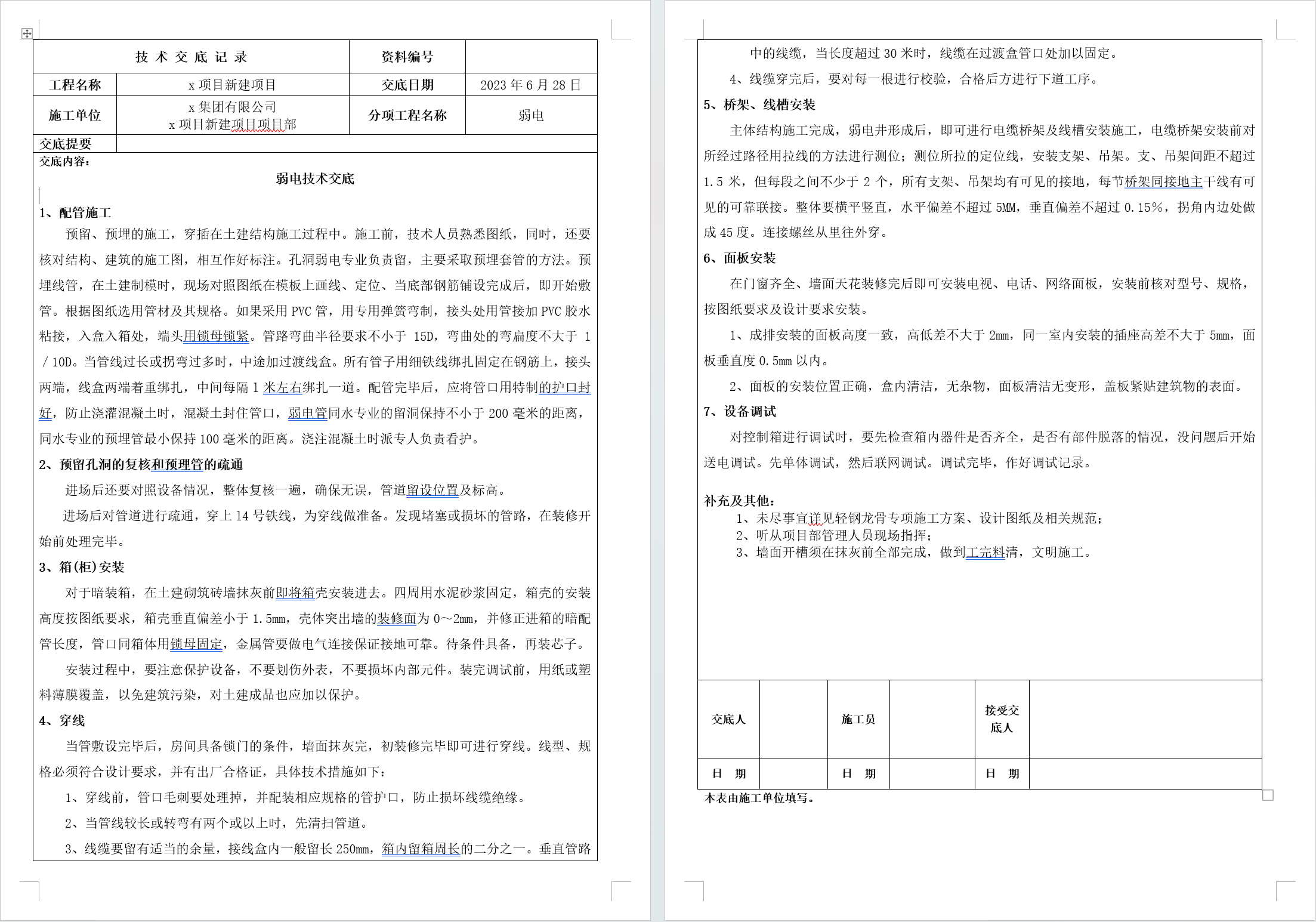

简略弱电工程项目技术交底记录(技术交底范围)
简略弱电工程项目技术交底记录(技术交底范围)

1、配管施工

预留、预埋的施工,穿插在土建结构施工过程中。施工前,技术人员熟悉图纸,同时,还要核对结构、建筑的施工图,相互作好标注。孔洞弱电专业负责留,主要采取预埋套管的方法。预埋线管,在土建制模时,现场对照图纸在模板上画线、定位、当底部钢筋铺设完成后,即开始敷管。根据图纸选用管材及其规格。如果采用 PVC 管,用专用弹簧弯制,接头处用管接加 PVC 胶水粘接,入盒入箱处,端头用锁母锁紧。管路弯曲半径要求不小于 15D,弯曲处的弯扁度不大于 1/10D。当管线过长或拐弯过多时,中途加过渡线盒。所有管子用细铁线绑扎固定在钢筋上,接头两端,线盒两端着重绑扎,中间每隔 l 米左右绑扎一道。配管完毕后,应将管口用特制的护口封好,防止浇灌混凝土时,混凝土封住管口,弱电管同水专业的留洞保持不小于 200 毫米的距离,同水专业的预埋管最小保持 100 毫米的距离。浇注混凝土时派专人负责看护。

2、预留孔洞的复核和预理管的疏通

进场后还要对照设备情况,整体复核一遍,确保无误,管道留设位置及标高。
进场后对管道进行疏通,穿上 l4 号铁线,为穿线做准备。发现堵塞或损坏的管路,在装修开始前处理完毕。

3、箱(柜)安装

对于暗装箱,在土建砌筑砖墙抹灰前即将箱壳安装进去。四周用水泥砂浆固定,箱壳的安装高度按图纸要求,箱壳垂直偏差小于 1.5mm,壳体突出墙的装修面为 0~2mm,并修正进箱的暗配管长度,管口同箱体用锁母固定,金属管要做电气连接保证接地可靠。待条件具备,再装芯子。
安装过程中,要注意保护设备,不要划伤外表,不要损坏内部元件。装完调试前,用纸或塑料薄膜覆盖,以免建筑污染,对土建成品也应加以保护。

4、穿线

当管敷设完毕后,房间具备锁门的条件,墙面抹灰完,初装修完毕即可进行穿线。线型、规格必须符合设计要求,并有出厂合格证,具体技术措施如下:

  1. 穿线前,管口毛刺要处理掉,并配装相应规格的管护口,防止损坏线缆绝缘。
  2. 当管线较长或转弯有两个或以上时,先清扫管道。
  3. 线缆要留有适当的余量,接线盒内一般留长 250mm,箱内留箱周长的二分之一。垂直管路中的线缆,当长度超过 30 米时,线缆在过渡盒管口处加以固定。
  4. 线缆穿完后,要对每一根进行校验,合格后方进行下道工序。
  5. 桥架、线槽安装:主体结构施工完成,弱电井形成后,即可进行电缆桥架及线槽安装施工,电缆桥架安装前对所经过路径用拉线的方法进行测位;测位所拉的定位线,安装支架、吊架。支、吊架间距不超过 1.5 米,但每段之间不少于 2 个,所有支架、吊架均有可见的接地,每节桥架同接地主干线有可见的可靠联接。整体要横平竖直,水平偏差不超过 5MM,垂直偏差不超过 0.15%,拐角内边处做成 45 度。连接螺丝从里往外穿。

6、面板安装

在门窗齐全、墙面天花装修完后即可安装电视、电话、网络面板,安装前核对型号、规格,按图纸要求及设计要求安装。

  1. 成排安装的面板高度一致,高低差不大于 2mm,同一室内安装的插座高差不大于 5mm,面板垂直度 0.5mm 以内。
  2. 面板的安装位置正确,盒内清洁,无杂物,面板清洁无变形,盖板紧贴建筑物的表面。

7、设备调试

对控制箱进行调试时,要先检查箱内器件是否齐全,是否有部件脱落的情况,没问题后开始送电调试。先单体调试,然后联网调试。调试完毕,作好调试记录。

补充及其他:

  1. 未尽事宜详见轻钢龙骨专项施工方案、设计图纸及相关规范;
  2. 听从项目部管理人员现场指挥;
  3. 墙面开槽须在抹灰前全部完成,做到工完料清,文明施工。
