梯控系统的组成部分和实现原理（海康威视梯控系统）

梯控系统是根据用户的权限，实现对停靠楼层的管理。用户通过人脸特征在门禁一体机完成身份认证，门禁一体机将认证的信息传送至梯控主机，而梯控主机完成楼层控制，对授予楼层权限的人方可使用该楼层的电梯按钮并只到达被授权层。

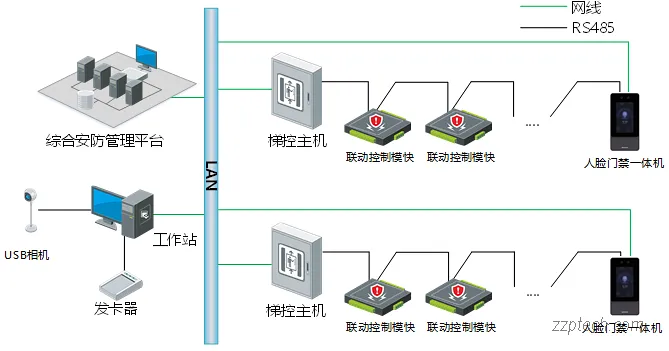

系统由用户的人脸特征、门禁一体机、梯控联动模块、梯控主机、管理工作站及系统管理软件等组成。系统架构如下图所示：

1. 梯控系统前端设计

1）门禁一体机

目前前端设备选择壁挂式的门禁一体机。而在梯控应用中，门禁一体机需要设置为读卡器的模式，用户完成身份认证后将认证的信息传送至梯控主机。

2）梯控主机

梯控主机主要集成楼层权限控制、时间周期计划等控制功能，本方案中通过梯控主机实现人脸控梯、火警自动释放等等功能。通过 RS-485 总线方式与梯控联动模块通讯，最多可对 128 层进行控制。

3）梯控联动模块

梯控联动模块主要通过接收梯控主板的权限信息，并通过继电器输出对应的楼层信息至按钮。单块梯控联动模块最多控制 16 层楼层按键。

2. 梯控系统传输网络

传输网络是系统能够稳定运行的关键环节之一，设计原则如下：

• 梯控主机通过 TCP/IP 接入管理中心；
• 门禁一体机通过 RS485 通讯方式接入到梯控主机；
• 联动模块通过 RS485 接入梯控主机；
• 联动模块下行通过多芯信号线接入：输出电梯按钮控制信号等；

3. 梯控系统管理中心

管理中心主要由 USB 相机、梯控管理软件、工作站等组成，可对梯控系统整体运行状态进行有效的监控管理，降低系统管理难度、降低维护成本、降低人员依赖性。

梯控管理软件除了具备对人脸照片的记录配置之外，也能实现参数设置、设备监控、报警处理等系统应用和管理功能，可以极大提升整个梯控管理系统使用的便捷性和有效性。

4. 海康梯控系统功能

1. 人像识别控梯功能，可实现授权人员无需携带卡及其它介质即可控制电梯按钮。
2. 内部用户及临时来访人员均通过人像识别的方式开放电梯相应的权限选层按钮。
3. 有权限者方可启动电梯，并仅可启用经过授权之楼层按钮，到达相应楼层，反之无效。
4. 弹性、灵活的楼层管制，可指定进、出各个楼层的人员及有效时间。可结合智能卡功能、无进出人数的限制。
5. 系统与电梯采用无源干节点连接，两者完全隔离，不会互相影响。系统可根据用户需要，断开控制器对电梯的控制，由电梯设备自行控制。
6. 可以实现楼层进出时段及假日进出权限管制，提供楼层持续开放不管制时段设置，且楼层可分组设置。
7. 可与对讲系统联动实现，为业主和访客提供呼梯服务，自动开放相应楼层权限。
8. 系统记录每次刷脸使用电梯的相关信息（包括使用者人脸照片、使用时间、所使用的电梯代号、所到达的楼层等信息），该记录可统计、打印、存档、查询。
9. 可配置楼层关联相应的门和周计划。在下发电梯权限信息的时候同时下发关联门的权限信息，如开通人员楼层权限的时候同时开通该楼层的门禁权限。
10. 支持梯控报警和联动控制，可在电子地图上添加、修改、删除配置梯控读卡器，产生报警时在地图元素上实时展示报警。
