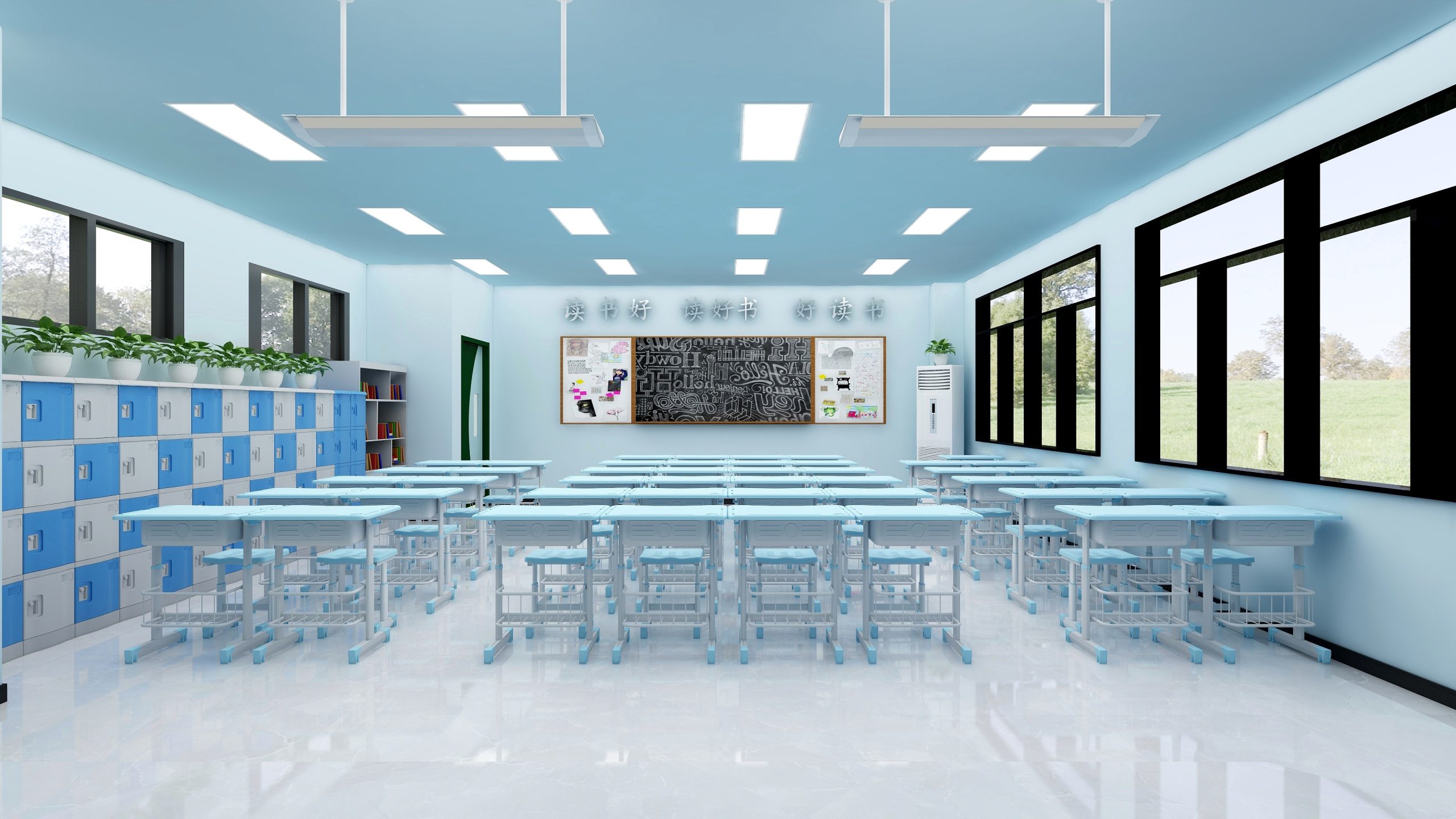

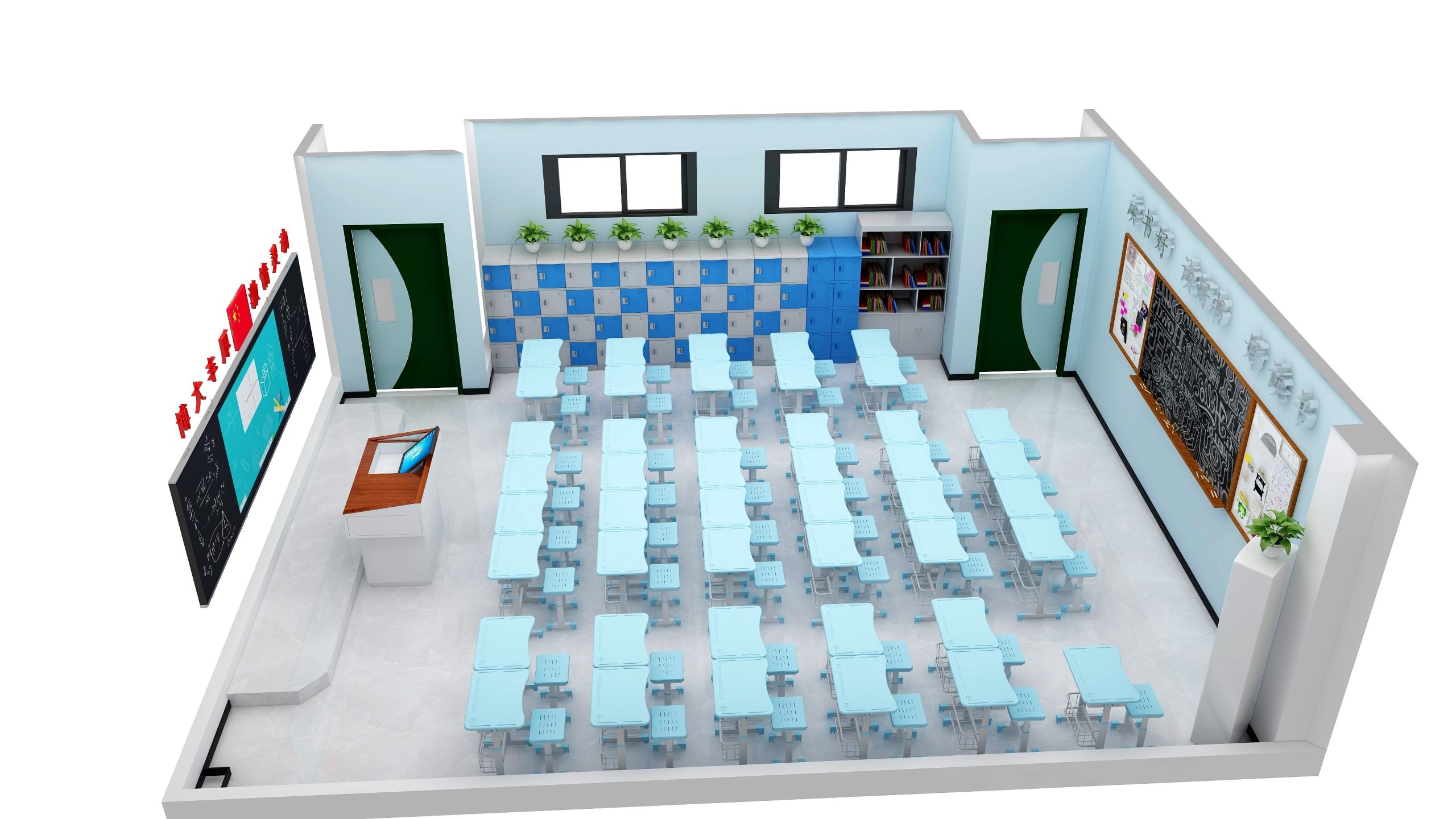

学生课桌凳及书包柜建设方案、效果图、设计图

根据XX区政府对XXX中学建设工作的统一部署，根据重庆市教委相关文件要求结合学校办学实际情况，决定实施2022年新建XXX中学学生课桌凳及书包柜建设项目。该项目按45个教学班规模设计。

根据规划，此项目为2023年XXX中学学生课桌凳及书包柜项目。含学生课桌凳及书包柜，具体设施见附件。

书包柜项目需求以及技术要求方案

（一）各设施技术参数、数量见附件

（二）所有货物中标人负责免费送到用户指定安装地点，免费安装。

（三）中标人如在该用户指定的区域内有售后服务网点的，需在招标文件中提供中标人售后服务网点的详细地址、联系人及联系电话清单。中标人如售后服务网点不能达到该区域用户的，需在招标文件中提供针对该项目指定的常驻售后服务人员、地址及联系人电话清单，并与该区域用户以合同的方式签定一份常驻该区售后服务承诺书,以保证该项目后期的正常运行。

本项目附件：巴南区XXX中学工程学生课桌凳及书包柜项目技术方案

XXXX年巴南区XXX中学工程学生课桌凳及书包柜项目技术方案

钢塑可升降课桌：
1、桌面655455mm（±5mm），桌面采用ABS工程塑料一次注塑成型，正前方带弧形；桌面厚度5mm（±0.5mm）,桌面带四根挡条，带笔槽，笔槽长度370mm（±10mm）；桌面左上方带一个直径为60mm（±5mm）的储物槽；桌面朝下带加强筋，加强筋所形成的网格不少于75格；桌面重量不小于1.8kg；（颜色可选） 2、桌斗内空高为140mm（±5mm）厚度为1.2mm（±0.1mm）的冷轧板一次性冲压成型； 3、课桌平脚60mm（±2mm)35mm(±2mm)mm1.2mm（±0.1mm）梯形管，平脚前后两边打有铆钉有效卡住脚套不脱落；下立脚60mm（±2mm)30mm（±2mm)1.2mm（±0.1mm）椭圆管，上立脚50mm（±2mm)20mm（±2mm)1.2mm（±0.1mm）椭圆管，拉换40mm（±2mm)20mm（±2mm)1.1mm（±0.1mm）椭圆管； 4、脚垫：采用优质防滑脚垫。 5、课桌为单升降式，下立腿和上立腿采用套管形式，用四颗内陆角螺丝固定（每边各两颗）。 6、升降管套：外配6030椭圆管内配不小于50*20椭圆管，采用ABS工程塑料，长度加长到96mm,安装时螺丝固定在中间条形孔中，保证课桌在升降过程中，管套不会脱落。
7、全钢网兜：上下主框架采用φ15mm的圆形钢管，中间采用φ5mm的实芯钢条连接，可放置书包等物品。
8、提供钢塑课桌生产厂家国家级以上检测报告复印件，检测内容需包含“喷涂件”、“焊接件”、“安全性”。

钢塑可升降课凳：
1、坐板规格360mm（±2mm)280mm（±2mm)，凳面采用ABS工程塑料一次注塑成型，凳面板按照人体工程学设计，鉴于学生长时间久坐，前端双弧曲面设计，使学生双腿自然滑入弧内，进而端正坐姿，中间采用弧式内凹结构，带15条44mm（±2mm)4mm（±0.2mm)条形透气孔，下方带加强筋与加强钢管托筋及8个螺丝固定座，固定座应为至少φ5mm30mm圆柱体，且其四周的托架高度应达到加强钢管托筋的1/2；钢管托筋有向内凹的卡槽，将座托拉换强钢管卡入托筋里面，8个螺丝固定座均穿入矩形加强钢管里面，螺丝的螺杆部分应全部嵌入钢管。凳面厚度不小于4mm（±0.1mm).（颜色可选） 2、凳立脚：下立脚为60mm（±2mm)30mm（±2mm)1.2mm（±0.1mm)椭圆管，上立脚为50mm（±2mm)20mm（±2mm)1.2mm（±0.1mm)椭圆管，拉换40mm（±2mm)20（±2mm)1.0mm（±0.1mm)椭圆管； 3、坐托横梁采用30mm20mm矩管，纵梁采用20mm20mm矩管，横梁纵梁矩管厚度均不低于1.1mm。坐托与凳面有不少于8颗大扁头螺丝连接，连接应牢固。 4、凳平脚：平脚采用60mm（±2mm)35mm(±2mm)mm1.2mm（±0.1mm）梯形管，平脚前后两边打有钢钉有效卡住脚套不脱落。 5、凳子升降：四级升降，下立脚和上立脚采用套管形式升降，用四颗内六角螺丝固定（左右立脚各两颗）。 6、升降管套：外配6030椭圆管内配50*20椭圆管，采用ABS工程塑料，长度加长到96mm（±2mm),安装时螺丝固定在中间条形孔中，保证课桌在升降过程中，管套不会脱落。
7、提供钢塑课椅生产厂家国家级以上检测报告复印件，检测内容需包含“喷涂件”、“焊接件”、“安全性”。

钢质部分制作工艺：
1、表面经酸洗、磷化除油除锈处理后，环氧聚酯固体粉末全自动机械手高压静电喷涂。
2、焊接：二氢化碳保护焊，优质镀铜焊丝，国标GB810-92，一级。
3、焊接工艺：按GB/T3325-1995；无灰渣、气孔、焊瘤；无脱焊、虚焊、焊穿；精细打磨，光洁平整；焊接处须满焊。

桌凳高度调节要求：
1、小学学生桌可调高度执行GB/T 3976-2014国家标准中型号4、5、6、7、8号的要求，见附件，
2、凳子升降：可升降，小学生凳子升降范围300mm-380mm，座高可调高度执行GB/T 3976-2014国家标准中型号4、5、6、7、8、号的要求。下立脚和上立脚采用套管形式升降，用四颗内六角螺丝固定。
3、所有货物中标人负责免费送到用户指定安装地点（学校），免费安装、调试。安装前，先按照学校需求确认各室每种型号、数量，签字认可后施工。安装完成后，经学校验收后打上相应型号标识（提供各型号总量10%以上的备用标识，调整工具2套）。
材 质：更衣柜材质为ABS全新工程塑料制成，强度高、韧性好、耐冲击，不易腐蚀，无毒无味，环保耐用。
工 艺：采用钢制模具注塑一次成型；
产品特点：榫接结构并合理布局加强筋，安装时不用胶水粘结，不用任何螺丝，使用产品自身力量相互连结，产品不变形、不扭曲，可重复拆装使用。
使用寿命：抗冲击、耐腐蚀、不生锈，设计使用寿命大于20年。
安装方式：榫卯连接，牢固耐用，底座高度为80mm，上下板厚30mm从而使产品更牢固、结实耐用。每个门板与侧板连结采用高强度尼龙防水铰链和上下门轴加固.，使门更结实耐用，门板与侧板并安装有防盗插销。每门要加装拉手（作用1.方便开关门；2.防止门在不锁状态下自动开门，撞伤他人。）
门 板：门板规格为31038221-31mm内侧加装多功能置物盒。可放置小件物品方便实用。柜门右上角带有工程塑料材质8041mm的号牌。柜门与柜体采用两组尼龙塑料铰链经久耐用。

板材厚度： 顶板(30mm)、底板（30mm）、门板（32mm）、侧板（22mm）、底座（80mm） 规格： 书包柜 高390宽382厚500mm（单门含底座）； 高310宽382厚500mm（单门净高不含底座）； 清洁柜 高1330宽382*深498mm（单门含底座）。

其他要求：
投标文件中需提供塑料柜生产厂家国家级以上的合格检测报告复印件，检测内容需包含“柜类稳定性”和“重金属”。
