一般的,目前在视频监控项目中采用的大屏,主要有两种,一种是 LCD 大屏,另外一种是 LED 大屏。

1. 视频监控 LCD 大屏

目前主流选择使用 LCD 液晶显示单元,其常用的尺寸有 46 寸、47 寸、55 寸、60 寸等,它可以根据客户需要任意拼接,采用背光源发光,物理分辩率可以轻易达到高清标准,液晶屏功耗小,发热量低,且运行稳定,维护成本低。LCD 大屏单元组成的拼接墙具有低功耗、重量轻、寿命长、无辐射、安装方便快捷、占用空间较小等优点。

监控中心可采用 46 或 55 英寸 LCD 拼接屏组成 M(行)×N(列)的拼接显示大屏作为显示幕墙,不仅可以显示前端设备采集的画面、GIS 系统图形、报警信息,其他应用软件界面等,还能接入本地的 VGA 信号、DVD 信号以及有线电视信号,满足用户各种信号类型的接入需求。

显示大屏支持 BNC、VGA、DVI、HDMI 等多种接口,通过控制软件对需要上墙显示的信号进行显示,通过视频综合平台可实现信号的实时预览、视频拼接显示、任意分割、开窗漫游、图像叠加、图像拉伸缩放等一系列功能。

LCD 大屏的若干亮点,略。

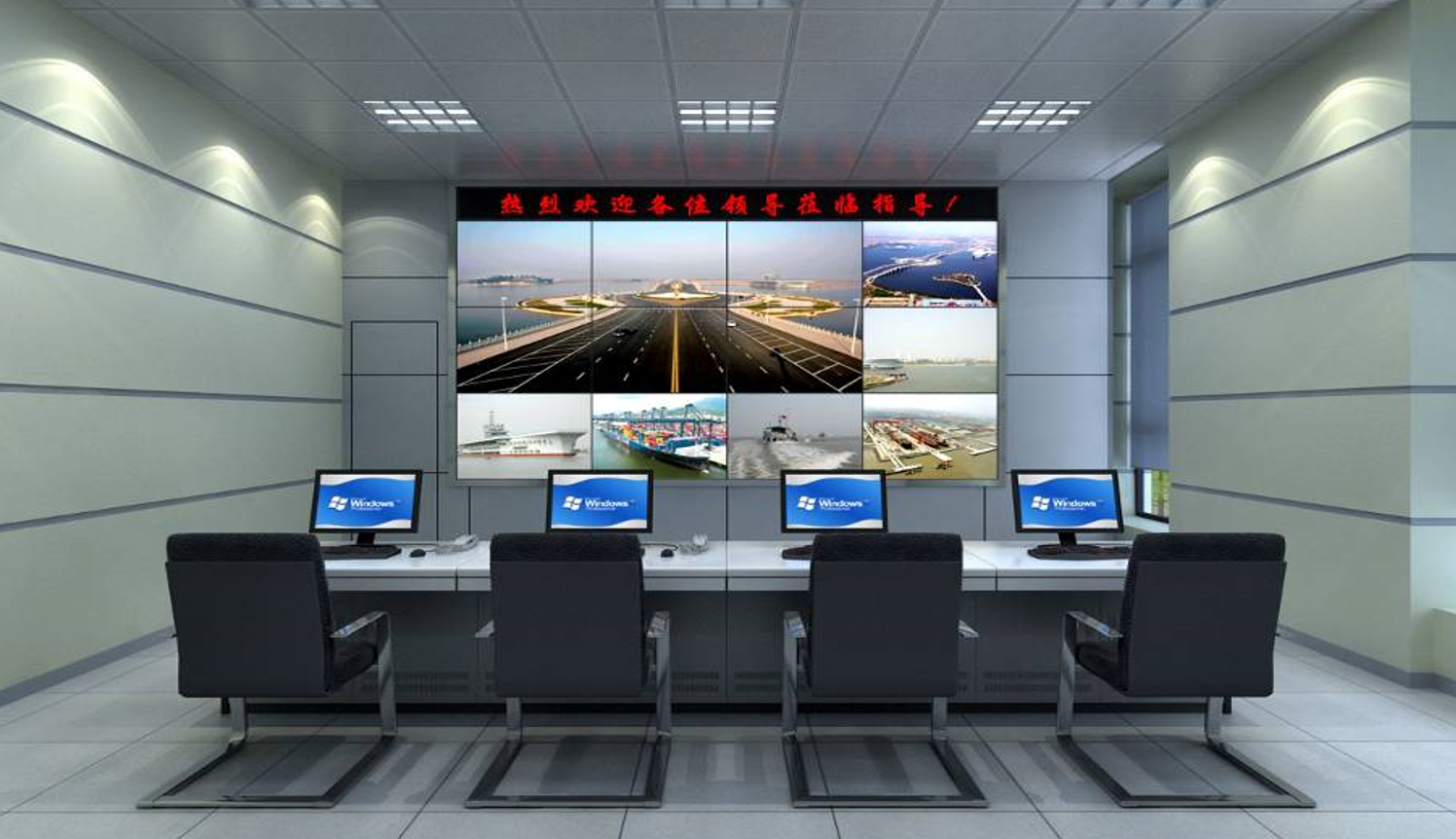

拼接屏

2. 视频监控全彩 LED

全彩 LED 显示屏主要分为全彩和单双色,又基本分为室内室外(室内室外的主要区别是防护性和亮度)。单双色主要应用于显示文字等信息,现在项目中出现较多的是 LED 条幅屏。

全彩根据使用场所分为户外、半户外、室内,海康威视目前最小为 P0.9,尺寸为业界最小尺寸。LED 的箱体包含 4:3、16:9、1:1 等。

全彩 LED 的配件包括控制卡,也称为控制器、发送卡,DVI 分配器,DVI 分配器的主要目的是节省拼控设备的输出端口的数量;配电柜是根据显示面积*产品峰值功耗/电源转换效率,粗略估计可以采用面积*1KW 来计算;可采用立式支架,需要提供屏面到墙面 600mm 以上的空间。

海康威视 LED 全彩显示屏,采用亿光封装,可实现真正的无缝拼接,具有超高亮度和对比度及超宽视角,能在各个角度均能获得优质的显示效果,且占用空间小,使用寿命能达 10 万小时,后期维护成本低。、

LED 大屏的若干亮点,略。

3. LCD 和 LED 对比

LCD 和 LED 各有优缺点,需要根据不同的应用场景来选择,同时用户自身的喜好也决定了选择哪种大屏。

LCD 屏具有如高亮度、高对比度、高分辨率、宽视角、亮度及色彩均匀,而且具备大尺寸、显示质量优异、单位面积成本低、使用寿命长等特点;同时,在兼顾良好性能基础上,考虑系统总体造价和长期运行维护成本均有较高的性价比。LED 屏很多场景下也适用,比较适合指挥中心、监控中心、会务中心、展厅中心、商场大屏等场景的展示应用。

LED 屏具有整屏无缝拼接、色彩表现力强、性能稳定、使用寿命长、环境适应能力强、性价比高、使用成本低等特点;如若户外需要,还应考虑到防水防潮。由于 LED 屏具有的无拼缝、色彩鲜艳饱和度高,非常适用于展示场景下使用,比舞台、展厅、指挥中心、会务中心等。
