灌区量测水系统的总体框架和系统概述（智慧灌溉项目）

灌区量测水系统是一个用于农业灌溉区域的水量管理和监控系统。该系统的主要目的是为了实现对灌区内水资源使用的精确测量、调控和管理，从而提高灌溉水的利用效率，减少水资源的浪费。系统通常包括以下几个关键组成部分：

水量监测设备：包括流量计、水位计等，用于实时监测渠道、水库、井等水源的水位和流量。
数据采集与传输：通过传感器收集水文数据，利用无线或有线的通信技术将数据传输到中心数据库。
中心处理与控制：中心处理系统会分析数据，制定灌水计划，并可以远程控制水闸等调控设施，实现水量的精确配给。
用户界面：使得水利管理者可以查看实时数据、历史记录、报表等，并进行系统操作。

这个系统的实施可以明显提升灌区的水资源管理能力，包括合理分配水资源、预测和调整灌溉计划、及时应对干旱或水量不足的情况等。同时，也有助于农民了解实时的灌溉水量，依据作物需水量进行田间管理，这样既提高了农业产出也保护了环境资源。

1. 灌区量测水系统的总体框架

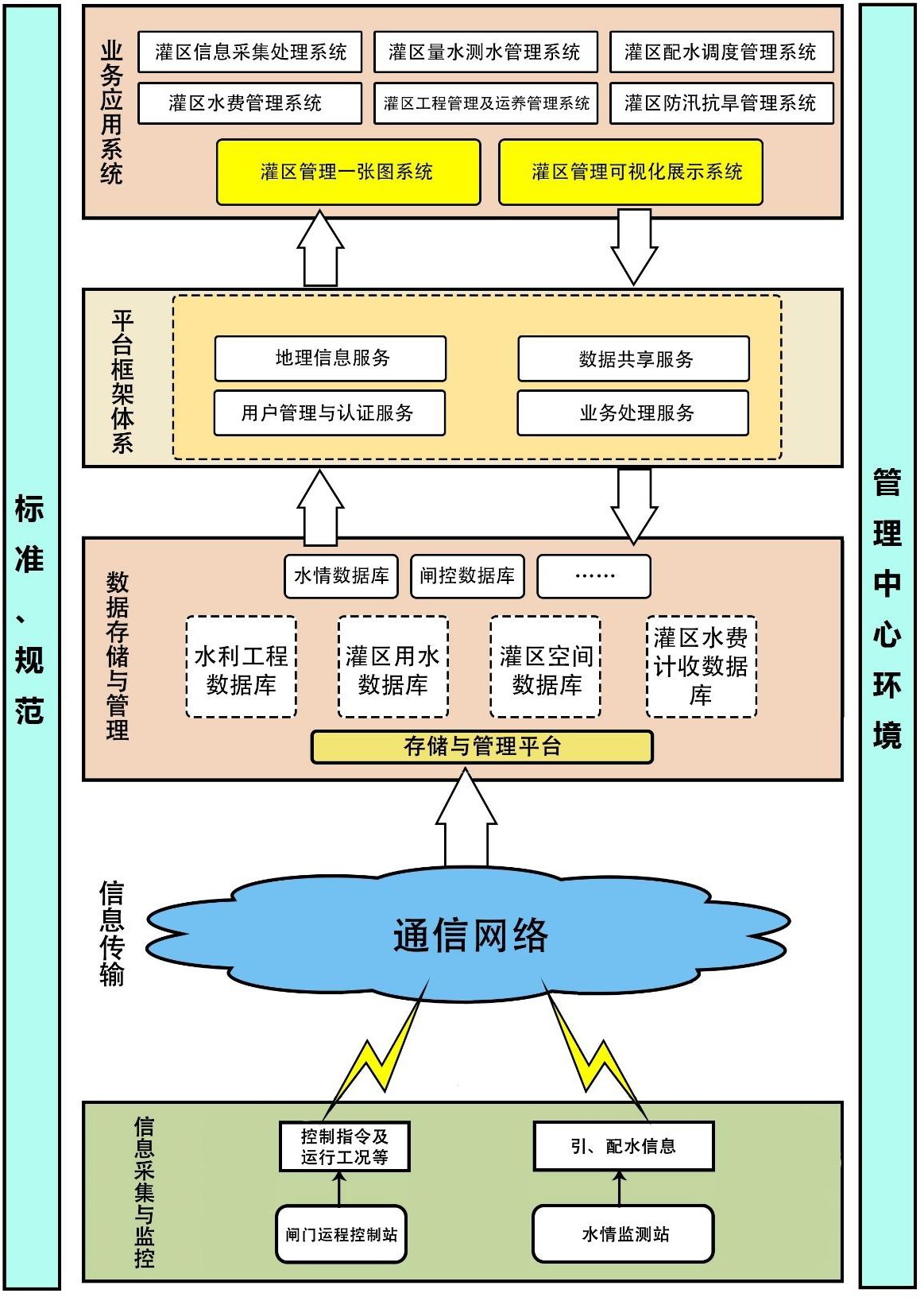

灌区信息化系统主要由基础设施、平台框架体系、灌区业务应用系统以及系统运行实体环境等几部分组成，同时，系统的设计、建设都要以国家、行业现行标准规范作依据和约束。系统总体框架如下图：

系统运行实体环境主要指灌区各级管理中心环境，按照灌区管理组织机构，针对管理范围和职能，为各级管理机构设计相应监测（控）、监督和管理的设施设备，为系统的正常运行提供良好的硬件环境。

标准、规范主要指系统设计和建设所需遵循的国家、行业颁布的现行技术标准和规范要求等，是系统设计、建设的依据。

基础设施主要包括信息采集与监控、信息传输、数据存储与管理等系统。信息采集与监控利用先进的信息自动采集和远程自动化控制技术实现对引水、用水等信息的自动化采集以及对关键闸站的远程自动化控制，为灌区管理和决策提供各种必要的基础信息采集和控制手段；信息传输利用成熟的有线或无线传输技术和计算机网络技术实现灌区管理各种信息的安全传递；数据存储与管理利用数据库技术和相应的存储设备实现对灌区基础数据、专业数据科学、有效的存储与管理。

平台框架体系为中间逻辑层，为上层的应用系统提供各种可复用的方法和工具，主要包括信息共享服务、空间信息服务、业务处理服务、用户管理与认证服务等。

灌区业务应用系统是整个系统的核心部分，直接面向用户，根据用户管理级别，结合所需信息和管理职能，针对各级管理机构设计个性化的应用管理与用水决策系统，将灌区管理工作流程标准化、程序化，形象的展示出不同业务相关的图层和所需要的功能模块功能，为灌区的各级调度管理提供相应的技术支持。

2. 灌区量测水系统的系统划分

考虑以上各组成技术特点的不同，将灌区信息化系统划分为管理中心环境、信息采集与监控系统、信息传输、数据存储与管理系统、平台框架体系搭建、灌区业务应用系统等。

管理中心环境按照各灌区管理组织机构，针对管理范围和职能，为管理机构设计相应监测（控）、监督和管理的设施设备，为系统的正常运行提供良好的硬件环境。
信息采集与监控系统根据采集信息的不同划分为水情监测系统、闸门测控系统；
信息传输系统主要是通信网络系统；
数据存储与管理系统划分为数据库和数据存储平台；
平台框架体系划分为数据访问与数据交换服务、灌区业务应用服务、地理信息服务、用户管理与认证服务等；
灌区业务应用系统根据灌区业务管理划分为灌区信息采集处理系统、灌区量水测水管理系统、灌区配水调度管理系统、灌区水费管理系统、灌区工程管理及运养管理系统、灌区防汛抗旱管理系统、灌区管理一张图系统、灌区管理可视化展示系统。
