海康威视智能大屏管理系统方案简介 & 功能说明

展开文章目录

文章目录

1. 智能大屏管理系统架构
2. 智能大屏管理系统功能

2.1 大屏显控
2.2 信息发布
2.3 语音控制

3. 智能大屏管理系统特色
4. 智能大屏管理系统部署

智能大屏管理平台是基于 iSee 架构，将基础的应用组件做新技术体系的统一架构改造和新的功能迭代。以视频为基础，加入大屏显控、信息发布、中控控制、座席管理等特殊应用，集成信息发布服务 xpublish，大屏显控服务 xdisplay，语音控制服务 xvoice，消息联动中心 xslink。

在基础服务和核心服务的基础上，通过电视墙组件 TVMS 实现对 B20、C21N 等屏控设备的管理，终端控制服务 xdisplay-render 安装在超高分服务器上，可将内容渲染成信号输出到显示设备上，通过文件上传助手可以将视频、图片、网页、文档、客户端等数据内容上传到对象存储组件 minio 或者存储接入服务。

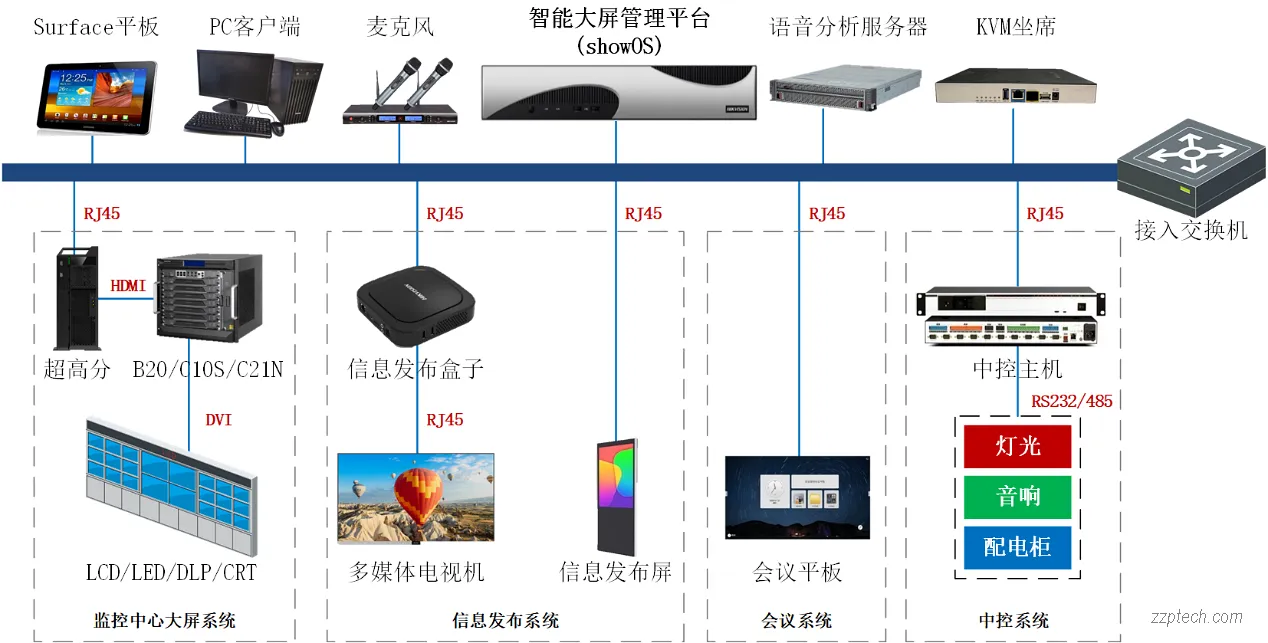

1. 智能大屏管理系统架构

智能大屏管理系统的三个核心组件：大屏显控（xdisplay）、信息发布（xpublish）、语音控制（xvoice）都是跨构架的共性业务组件，可以在 iSee、iFar 构架产品里面运行。终端渲染服务 xdisplay-render 需要部署在超高分服务器或者 windows 操作系统的 pc 上面，显控客户端 xdisplay-client 部署在 Surface 平板上。

平台实际物理部署可按组件独立拆分部署，支持内外网访问平台。

2. 智能大屏管理系统功能

2.1 大屏显控

显控设备是大屏显控所需设备基础。系统可以对显控设备，如拼控器、播控主机、KVM 坐席、PC 主机、中控主机进行设备的添加、编辑、删除、查看、重启、刷新、在线更新等管理。

系统支持中控主机设置设备名称、IP 地址、端口、关联场所、RAC 服务、中控周边设备管理，中控周边设备包含灯光、屏幕、调音台、空调、投影仪、投影幕布等。
系统支持场所管理、屏幕配置，包括屏幕新增、屏幕配置、屏幕删除、屏幕查询。
系统支持信号管理、内容管理。对显控服务所有需要用到的信号进行管理，分为监控信号、拼控信号、坐席信号、PC 信号。对显控服务里需要展示的内容进行管理，分别是上传的文件和配置的网页。
大屏控制是以屏幕的维度，操控屏幕相关功能。拼控大屏、播控屏幕、会议平板所具有的操控项有所区别，主要有页面管理、专题管理、门户管理、远程操控等。
系统提供播控服务模块，对外提供接口供第三方调用。

2.2 信息发布

系统支持对信息发布屏、信息发布终端进行管理。

信息发布子系统支持两大类素材：静态素材和动态素材。包括图片、音频、视频、文本、word 文档、Excel 文档、ppt 文档、pdf 文档、静态网页等。
信息发布子系统支持对节目、日程进行管理。节目管理支持可视化动态编排页面和窗口的布局、内容、事件，可以根据用户的实际需求进行编排。日程管理主要功能是对节目按相应的播放时间进行编排，为发布管理做准备。
信息发布子系统支持对节目审核、节目发布进行管理。节目审核支持素材、节目、日程的审核。发布管理主要实现把创建好的日程批量下发至信息发布屏终端进行播放。下发日程支持配置生效时间，属于立即播放日程还是预播放日程。

2.3 语音控制

可在语音控制模块配置相关的技能，意图标识，训练素材，可实现语音控制大屏、语音控制中控设备，以及与业务系统对接的功能。

3. 智能大屏管理系统特色

大屏门户:个性化设置大屏门户，可链接打开图片、视频、平台界面等内容。
多屏互动:点击触控屏控制其他屏幕的内容切换，可实现多屏的控制。
语音控制:可语音控制点位上屏、大屏场景切换、环境中控、对接业务系统。
一键信息发布:可统一管理各类信息发布屏，并在指挥中心回显信息发布显示内容。
多种内容:图片、视频、AR、VR、业务平台、office 等多种内容可通过平台统一管理，拼接显示以及内容切换，可控制视频展示进度、ppt 翻页等。
中控控制:通过平板和语音控制大屏场景切换，大屏开关、灯光、空调、音响、投影、幕布等设置。
分布式坐席:应用于指挥中心，坐席可使网络隔离的信号上屏，可通过平台统一控制。

4. 智能大屏管理系统部署

智能大屏管理系统推荐单独服务器部署，推荐软硬件环境如下：

项目	配置要求
处理器	HG3189×1/32GB DDR4/600G 10K SAS×1/SAS_HBA/1GbE×2+10GbE×2/350W 金牌/1U
内存	32GB DDR4 及以上
硬盘	1TB 以上，推荐 SAS 或 SSD 硬盘
网卡	1000Mbps 及以上网卡（安装最新网卡驱动）

服务器推荐配置表

项目	配置要求
处理器	AMD 双核，1.6GHz 以上
内存	4G 及以上
硬盘	500G 及以上可用硬盘空间 HD Graphics 630 及以上
网卡	RealTek 的 1000Mbps 及以上网卡（安装最新网卡驱动）
显卡	HD Graphics 630 及以上

客户端推荐配置

项目	配置要求
服务端操作系统	CentOS-7.4-hik-r4-patch1 CentOS-7.6-hik-r5-patch3
桌面客户端操作系统	Windows 7 SP1 家庭/专业版（64 位） Windows 10 专业版（64 位） Chrome 73 及以上

软件环境
