面向各类重点园区的安保部门,基于人车核验相关设备,对园区通行车辆及其司乘人员进行全面的身份核验,确认通行权限是否放行,以提升园区的安全性,为用户提供高级别的出入口安全管控应用。

该子系统以停车场子系统为核心进行开发,结合出入口组件(抓拍机、道闸、出入口控制终端等),中心客户端,人员识别系统(超脑)形成一个完整的出入口车辆管理系统。通过该系统对进入园区/停车场的车辆进行车牌与人脸的双重采集与识别。

1. 人车核验管理系统方案设计

人车核验管理子系统包含两种使用模式,明眸设备模式和人像抓拍机模式。主要设备包括出入口终端、抓拍机、人证核验终端、网络音柱以及超脑设备。

园区人车核验通行管控解决方案(人车核验管理系统)

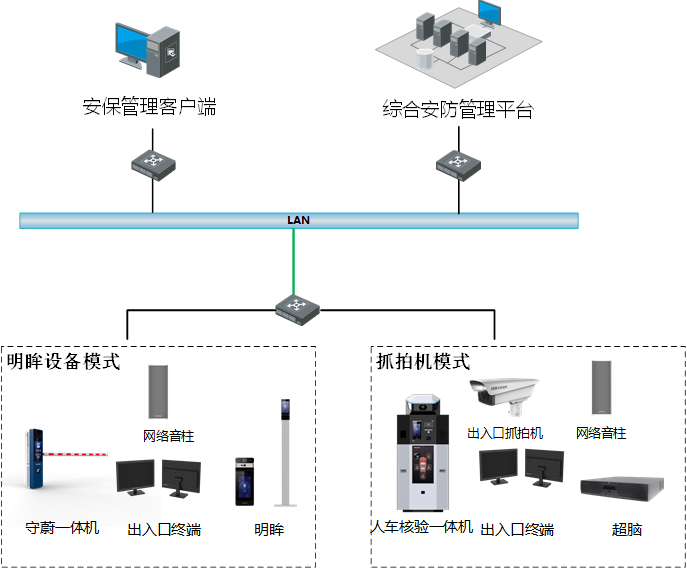

人车核验系统架构示意图

1.1 人车核验管理系统前端设计

前端子系统包括明眸设备模式和人像抓拍机模式,使用明眸设备模式的时候需要守蔚一体机、明眸设备、出入口终端、网络音柱等,使用人像抓拍机模式时,需要出入口抓拍机、出入口控制终端、人车核验一体机、人员识别系统(超脑)、网络音柱等设备,形成一个完整的出入口车辆管理系统。

1.2 人车核验管理系统网络传输

传输网络是系统能够稳定运行的关键环节之一,设计原则如下:

  • 车辆抓拍机通过 TCP/IP 接入出入口控制终端;
  • 抓拍机接入到超脑或者直接部署人脸比对相机;
  • 超脑及出入口控制终终端再接入到交换机设备接到到控制中心。

1.3 人车核验管理系统管理中心

管理中心需要部署一套综合安防管理平台,包括人车核验管理子系统。可以对驾驶员和车牌号码进行校验并记录。

2. 人车核验管理系统部署说明

目前根据相关用户要求登记分为人车双识、人车单独认证和人车一致三种模式。

(1)人车双识

人车双识在传统园区车辆出入口管理的基础上,通过支持人脸能力的抓拍机同时抓拍车牌与驾驶员人脸,并识别车牌号码。通过此方法实现驾驶员人脸与车牌号码关联。

后端分析可以选配超脑/脸谱来识别抓拍机抓拍到的驾驶员人脸。人车双识使用在需要采集识别车内人脸,但无需控制开闸的场景。可参考停车场出入口子系统部署模式。

(2)人车单独认证

只需对入园人员和车辆进行身份认证,采用基线门禁+出入口方案实现。

(3)人车一致

需要同时对人员及车辆的进出权限进行双重校验,可采用普通的出入口抓拍机+明眸设备或者采用出入口抓拍机+人像抓拍机设备,平台侧做权限核验管理。

3. 人车核验管理系统功能简介

面向化工园区、制造工厂等安全要求较高的场景, 在人员驾驶车辆进入重点区域时,支持一车核验一人,实现司机不下车,利用车牌识别和车上人员的人像识别,在满足人车核验规则后,反控道闸放行。

利用现有的道闸系统,再扩建安装相关设备(如明眸或抓拍机),完成用户对人车核验的业务要求。

园区人车核验通行管控解决方案(人车核验管理系统)

(1)支持 3 种人车匹配放行模式

  • 人车核验匹配放行
  • 人车唯一匹配放行
  • 人或车匹配放行

(2)支持 2 种人员识别方案

  • 明眸设备的人脸比对方案
  • 抓拍机+智能分析服务器搭配方案

(3)支持广播语音提醒,利用网络音柱设备实现核验过程和核验结果的语音播报

(4)核验模式配置

  • 支持根据现场部署的人员抓拍设备选择对应的“人员检测模式”。
  • 若现场在车道入口部署的是“抓拍机”,并配套了超脑或脸谱等智能分析服务器,则选择“抓拍机”模式。
  • 若现场在车道入口部署的是明眸设备,比如:K1T671 或手持明眸,则选择“明眸设备”模式。
    • 注意:模式一旦设置确定,后续使用过程中无法变更。

(5)设备关联配置

支持停车场、出入口、车道、门禁点/抓拍机、网络音柱进行关联绑定;

(6)事件关联配置

支持门禁比对事件和停车场出入口事件进行关联,组合认证。

(7)人车关联配置

  • 人车匹配模式,人为内部人员且车为内部车辆即可核验成功。人为已配置的对应组织下的内部人员或单独添加的内部人员,车辆为已添加的内部车辆。
  • 人车唯一匹配模式,人与车必须一一对应绑定。人是内部人员,车是内部车辆。
  • 人或车匹配模式,人为内部人员或车为内部车辆即可核验成功。人为已配置的对应组织下的内部人员或单独添加的内部人员,车辆为已添加的内部车辆。

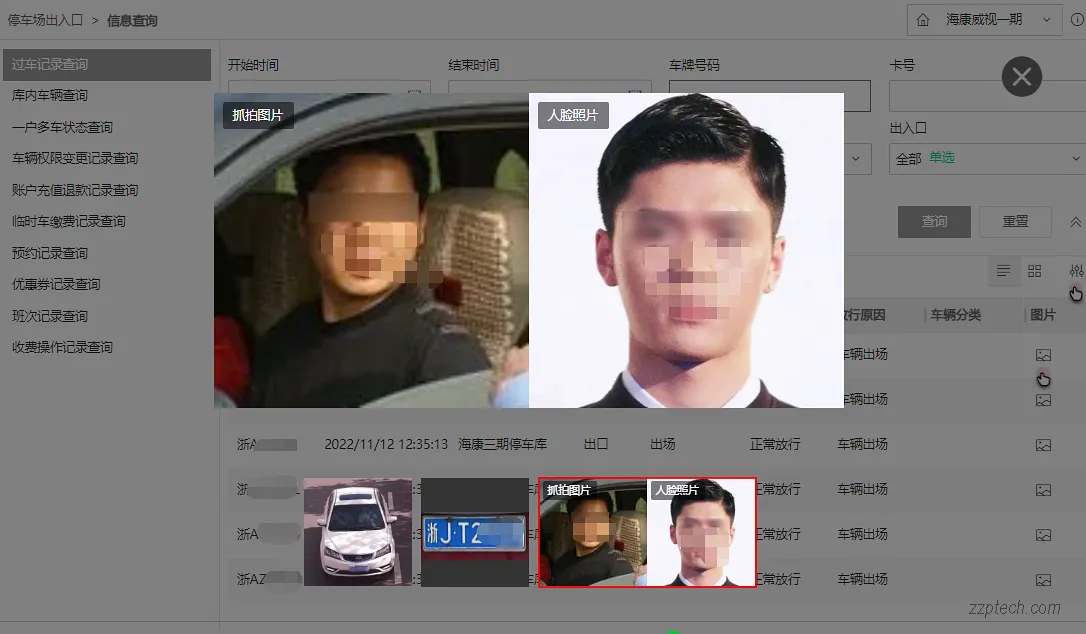

(8)过车数据查询

  • 出入口人车比对核验事件记录及查询。
