为了防止感应雷引起的过电压、过电流对供电系统的冲击,对卡口设备的交流供电系统分级采取防雷保护措施,在配电柜的主进断器后端安装避雷器,最大放电电流为 40KA。

该产品具有防雷击强度大,响应快速,插入损耗低,标准模块设计,安装方便等优点。

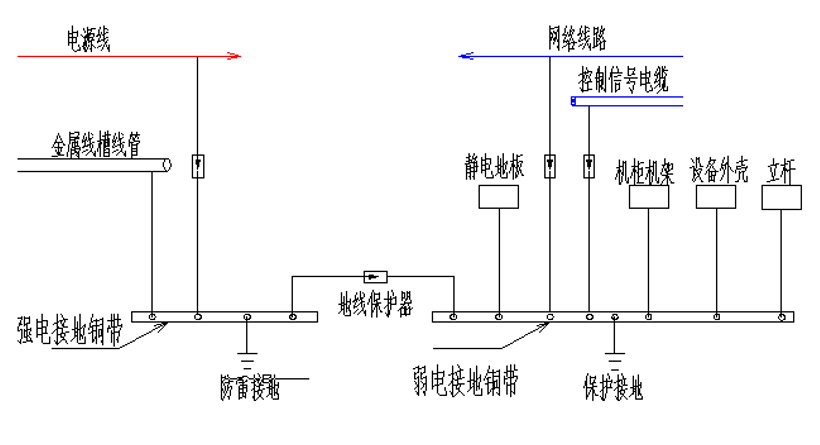

设备防雷系统逻辑图
设备防雷系统逻辑图

设备防雷系统具体措施

由建筑物接地系统向本系统提供建筑弱电综合接地网的接入端,接入端应引到总控制机房和弱电设备或配电间,接入端符合接地有关标准。其接地电阻一般都能满足 GB50057-94 的要求,即≤4Ω。安装通讯线路串口保护器及 RS422/485 通讯防雷器等设备。

智能卡口系统前端设备大部分安装于室外,为使各设备免受直击雷或感应的危害,在项目建设过程中需增加系统的整体防雷措施。智能卡口系统防雷包括电源防雷、通讯防雷、立杆防雷等。

1.电源防雷

以每车道为单位进行配电,各配电箱内安装三级电源防雷器,将接地端引不少于 6MM 地线接至接地网均压环上。

2.通讯防雷

前端设备如 IC 卡读写器、收卡机、电子栏杆、LED 等通讯线路两端安装通讯防雷器,线路屏蔽层两端可靠接地。

3.立杆防雷

电子车牌、安全智能锁等系统立杆采用不少于 6MM 地线接至接地网。

智能卡口系统的设备及其布线必须采取保护措施,免受来自各种方面的干扰。屏蔽及其正确接地是防止电磁干扰的最佳保护方法。可将设备外壳与 PE 线连接;导线的屏蔽接地要求屏蔽管路两端与 PE 线可靠连接;室内屏蔽也应多点与 PE 线可靠连接。防静电接地要求在洁净干燥环境中,所有设备外壳及室内(包括地坪)设施必须均与 PE 线多点可靠连接。


本系列文档分享了一个完整的海关智慧园区建设方案(文本&清单,739p),本站在发布时略微调并俭省了部分内容以便阅读,分享在此仅供学习参考。原文内容较多,包含详细的技术文本和方案清单,有相关项目的可以参考参考~
