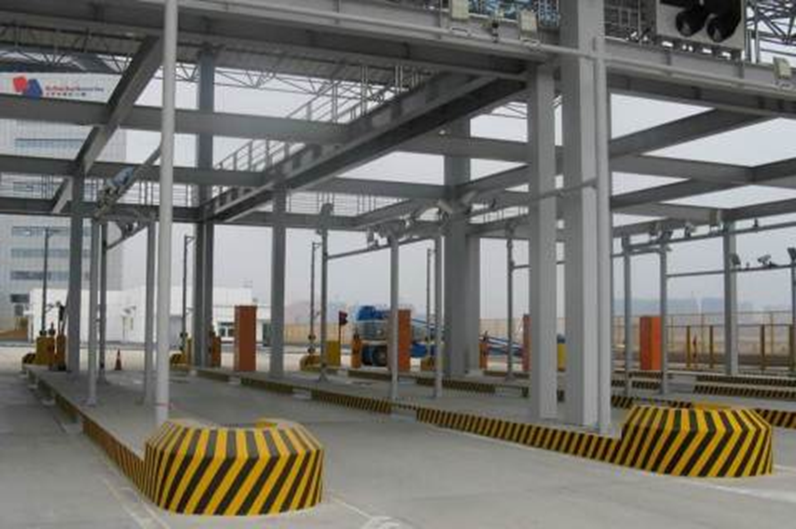

集装箱号识别系统通过抓拍实时的集装箱图像,对集装箱号和箱型代码进行识别。实时的影像、车辆和集装箱的信息均转化成为数字化信息储存在箱号服务器中。并将采集到的箱号信息上传给海关后台系统进行对比。

1 集装箱号识别系统的组成部分

系统主要由以下两大部分组成:

(1)集装箱箱号识别系统前端

系统主要由箱号识别摄像机、红外触发对射机、摄像机补光灯等硬件组成;

(2)集装箱箱号识别系统后端

后端主要由箱号识别控制主机、箱号识别软件、网络交换机等组成,箱号识别软件可同时管理和识别 4 条集装箱通道,且箱号识别结果及图片等数据的存储时间大于一年。

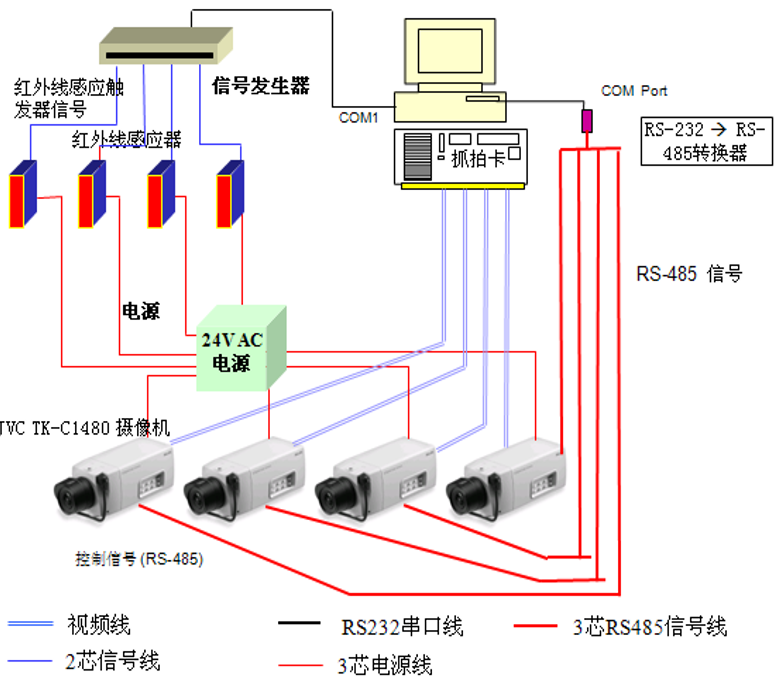

集装箱号识别系统的组成部分
集装箱号识别系统的组成部分

2 集装箱号识别系统的工作原理

当运行中的集装箱车辆进入卡口通道时,由固定安装在通道两侧的 4 对红外触发器检测集装箱所处的位置,检测系统依据触发器导通遮断状态和时序,判断集装箱的长短类型(一个短箱,还是一个长箱或两个短箱),集装箱箱号识别系统根据红外触发器的通断状态和时序逻辑向固定在通道四周的的 4 台摄像机(均配有补光灯)发出拍摄指令,对集装箱号进行拍摄。不同尺寸的集装箱(20 尺、40 尺、45 尺等)有不同的拍摄模式,短箱拍摄模式产生 4 幅图像,长箱或两个短箱拍摄模式产生 6 幅图像。

以上过程可在不同气候条件下,包括白天、夜晚等不同环境下工作,系统能有效地识别 GB/T1836-1997 标准的集装箱号码,可以处理任何号码的印刷方式,包括(但不限于)一行、两行、三行、四行、一列、两列等;可以处理各种 20 英尺箱、40 英尺箱、标准箱、冷藏箱、超高箱、超长箱、框架箱等。

根据箱体长度的不同,其各抓拍理也不相同,结合目前常见的集装箱,大致可分为三种抓拍方式:

第一种:48 尺、45 尺、40 尺的箱,抓拍顺序为:

海关保税区集装箱号识别系统的组成部分和工作原理

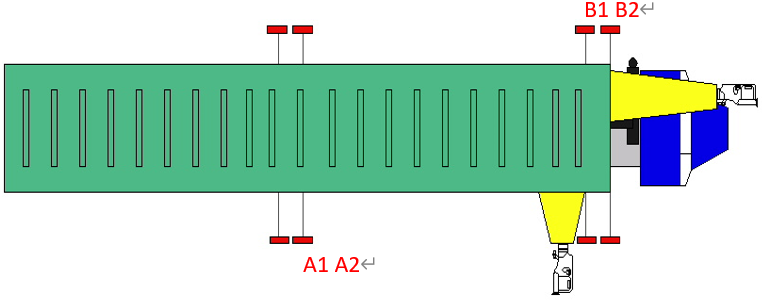

当红外 A1、A2、B1 被遮挡,B2 被遮挡的同时摄像机抓拍右侧和前即 A、D 像机的图像;

海关保税区集装箱号识别系统的组成部分和工作原理

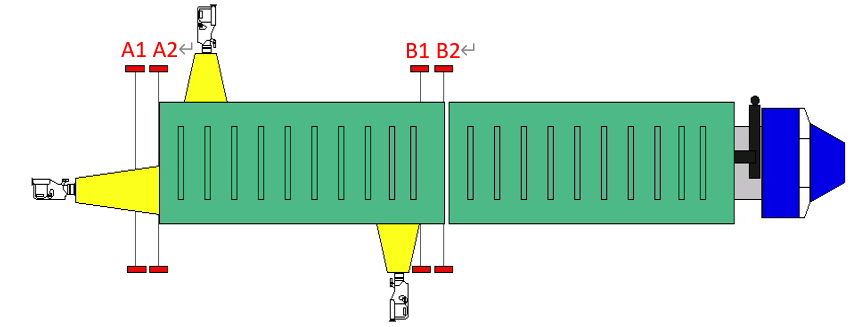

当红外 A1 被释放 B1、B2 被遮挡,A2 被释放的同时摄像机抓拍左侧和后即 B、C 像机的图像;

第二种:两个 20 尺的箱,抓拍顺序为:

海关保税区集装箱号识别系统的组成部分和工作原理

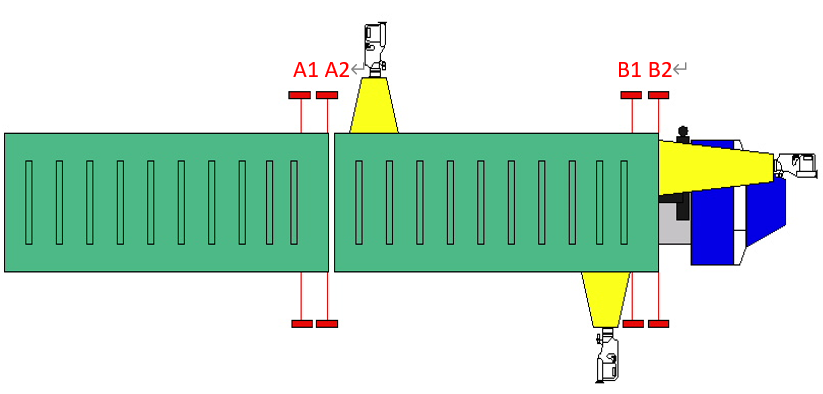

当红外 A1、A2、B1 被遮挡,B2 被遮挡的同时摄像机抓拍右侧、左侧和前即 A、B 和 D 像机的图像;

海关保税区集装箱号识别系统的组成部分和工作原理

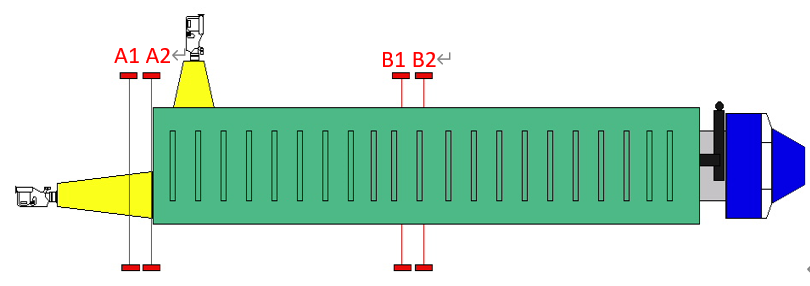

当红外 A1 被释放 B1、B2 被遮挡,A2 被释放的同时摄像机抓拍右侧、左侧和后即 D、B 和 C 像机的图像;第三种方式略,见附件。

海关保税区集装箱号识别系统的组成部分和工作原理
