书接上文,通过监狱各智能化系统建设,实现监管工作的网络化、智能化,人性化。使监狱管理人员从枯燥乏味的管理工作中解脱出来,实现“向科技要警力”的目标。原方案中共有三个房间进行了详细的系统设计,包括指挥中心、党委会议室、多功能厅,本站此处仅挑选指挥中心作为展示。

1 指挥中心概况

  • 面积:约 250㎡
  • 主要用途:应急指挥、远程调度等。
  • 设计系统:LED 显示系统、音频扩声系统、数字会议系统、分布式管理系统等。

2 拓扑图

平面布局(详见 CAD 平面图)

3 设计效果

  • 可以任意切换或者调取各个监室监控画面到 LED 显示大屏上;
  • 通过数字会议扩声系统,可以做现场发言、指挥调度;
  • 值班人员通过坐席管理系统,实现一人多机操作,协调指挥调度;
  • 在平板电脑或者触控一体机上,可以实现可视化管理,推送、放大、拖拉视频信号等;
  • 通过视频会议系统,还可以跟其它会议室进行视频会议,实现音视频互联互通,相互讨论等功能;

通过对指挥中心音视频的管控,以上功能组成了多媒体会议系统,实现指挥中心各系统智能化、网络化。

4 系统设计

4.1LED 显示系统:

根据指挥中心第一排座位跟 LED 大屏的距离以及人的最佳视觉效果,设计采用 P1.25 的小间距 LED 屏。

  • LED 显示屏显示尺寸长 9m,高 3.0375m,采用精密小间距 P1.25LED 显示屏(在会场中央落地安装);
  • 视频拼接处理服务器 1 台,满足视频信号开窗、叠加、拉伸、漫游、跨屏、缩放或画中画等功能需求。

4.2 数字会议系统:

指挥中心设计数字会议系统,会议系统采用目前国内知名的 itc 品牌的数字会议论系统,系统采用手拉手方式连接,发言单元采用便携式手拉手安装,外形美观,安装灵活,使用非常方便,而且布线量非常的少,不影响整体的装修布局。根据会议室布局和需求会议室单间设计如下:

  • 数字会议主机 1 台(系统核心,控制、管理单元);
  • 主席单元 1 台(具有优先强切权限,会议桌放置);
  • 代表单元 14 台(会议桌放置);
  • 转换线(六芯航空母头对网口母座)20 厘米 2 根
  • 会议延长线 50 米 2 根(用于单元和机房主机连接);
  • 会议地插 1 个(会议室地面嵌入安装)。
智慧监狱指挥中心多媒体系统建设方案

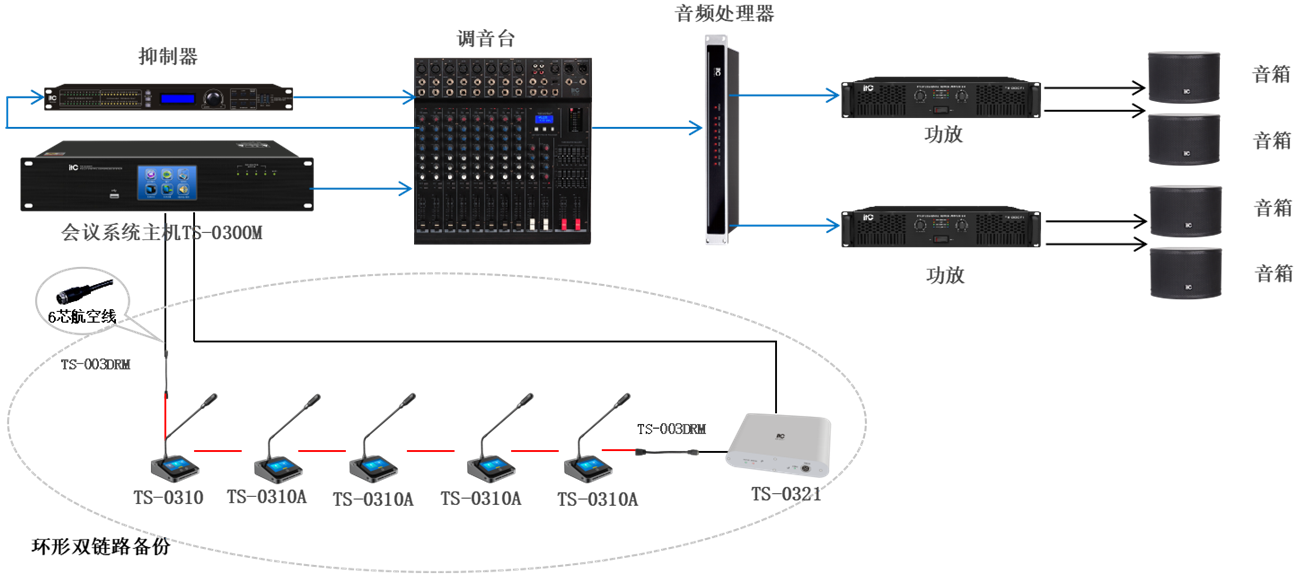

系统架构图

4.3 扩声系统:

参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到 1kHz 和 4kHz 时测量≤8dB;传声增益在 125~4 kHz 的平均值要≥-8dB。

  • 设计 2 只 400W 线性主音箱(由 1 台 2*700W 功放驱动),音箱安装在 LED 显示屏两侧。
  • 设计 4 只 200W 吸顶辅助音箱(由 2 台 2*350W 功放驱动),音箱安装在会场两侧墙上。
  • 现场声压级达到国家一级标准,满足指挥大厅现场扩声使用需求。
  • 功放功率严格按照音箱功率的 1.5 倍配置。
  • 24 路 8 编组数字调音台、音频处理器各一台(给音频提供接口,处理音色效果)。
  • 设 2 套无线话筒 T-592UH,用于会议主持、用移动发言等。

4.4 可视化分布式综合管理平台:

(1) 系统概述:

传统武警指挥中心存在以下痛点:指挥大厅和审讯室等场所一般只能通过语音沟通,传递信息有限;视频会议、监控视频、本地视频各自为政,无法统一控制;坐席管理,功能单一,一人一机,办事效率低等。

现代化武警可视化指挥调度系统具有采集、分配、传输、交换、显示、处理、控制功能。一个系统即可实现中控主机、高清矩阵、拼接处理器、局域网视频会议、KVM 坐席协作、会议录播等众多设备拼接起来才能实现的功能。

(2) 系统配置:

由于指挥中心信号源多, 而且分散分布,根据该会场实际情况,设置一套分布式综合管理系统,减少施工布线成本,方便操作管理。

信号源:

  • 5 个带高清多媒体信息盒(需 5 路采集盒)
  • 2 个视频会议终端(需 2 路采集盒)
  • 1 个音频互传(需 1 路采集盒)
  • 2 个拼接处理器(需 2 路采集盒)
  • 2 个 4K 源采集(需 2 路 4K 采集盒)
  • 坐席电脑主机 10 台(每一台电脑主机配置一台采集盒)
  • 2 个预留(信号待定)

显示设备:

  • LED 显示大屏(需 2 路拼接盒)
  • 视频会议预留(高清信号待定)
  • 2 个 4K 源输出(需 2 路 4K 输出盒)
  • 坐席电脑显示器 20 台(每一台显示器配置一台拼接盒)
  • 因根据以上的输入信号源、 以及显示设备,配置一套分布式综合管理系统,具体置如下:
  • 输入盒 TV-731F 20 只;
  • 输出盒 TV-731F 35 只。
  • 输入盒 TV-731F4K 2 只;
  • 输出盒 TV-731F4K 2 只。

分布式中控设备:

  • 一台分布式中控主机 TV-715;
  • 一台跟监控对接的分布式综合管理平台通信服务器 TV-713C;
  • 一台无线触控屏以及一台触控一体机;
  • 一台电源管理器;
  • 一套软件(软件由厂家结合实际需求现场编程),以及其他配套辅件等。

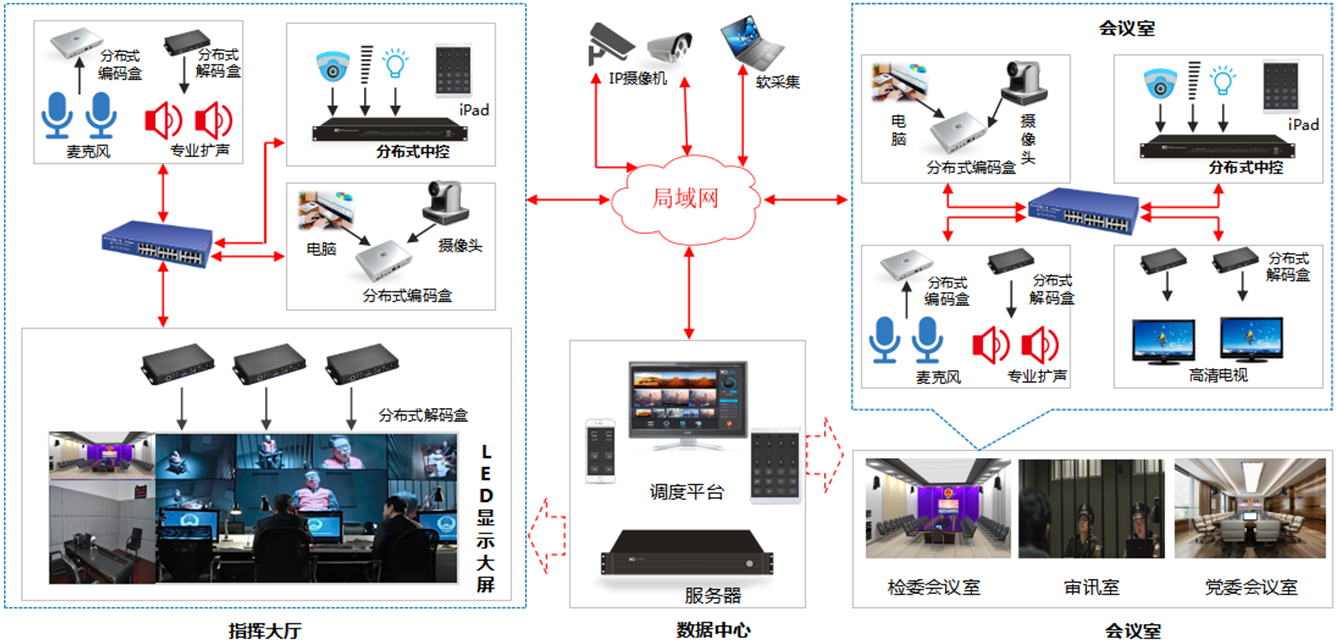

(3) 系统拓扑图:

智慧监狱指挥中心多媒体系统建设方案

(4) 系统功能特点:

  • 支持 B/S 架构、支持多浏览器,支持无线平板电脑、台式电脑、触控一体机等多种用户端进行操作。
  • 坐席管理系统实现一人多机,一机多屏;鼠标、键盘、漫游切换。
  • 施工方便,节约成本:全部采用网线连接设备,彻底避免使用大量模拟视频电缆,系统构建方便;从根本上解决了传统方案的多路长距离的视频电缆带来的信号噪声干扰、远距离传输衰减、信号质量下降等技术难点。
  • 集中管控:分布式中控系统是通过网络进行部署,通过管理平台对多个信号源和显示设备进行单独、统一控制管理。
  • 音、视频互联互通:通过控制中心实现各个会议室之间音频、视频互联、互通。各会议室之间音、视频信号可任意切换。
  • 视频信号预监:对任意信号源视窗进行实时回显和预览,在控制客户端前即可看到整个大屏幕墙上的显示效果,为安装施工、现场调试、实际使用提供一目了然的支持。
  • 实支持监控画面、视频会议画面等视频信号源上 LED 大屏,实现画面拼接、漫游、开窗等功能。
  • 实现指挥中心分级管理,权责分明。
  • 环境控制:音视频切换、摄像跟踪、投影控制、电源管理、音量控制、红外控制、灯光控制。

4.5 视频会议系统/4.6 拼接矩阵系统/4.7 决策系统,略
