门禁管理子系统管理主要实现重要场所出入口的安全管理,对门禁设备、卡片、人员、权限、报警等进行一体化管理。控制端对门禁设备进行统一的操作管理,对报警、事件实现中心化管理,从而在满足用户对出入口安全需求的同时,为人们的工作、生活、学习建立了一个安全、高效、舒适、方便的环境。

海康威视门禁系统解决方案(前端、网络和管理中心设计)

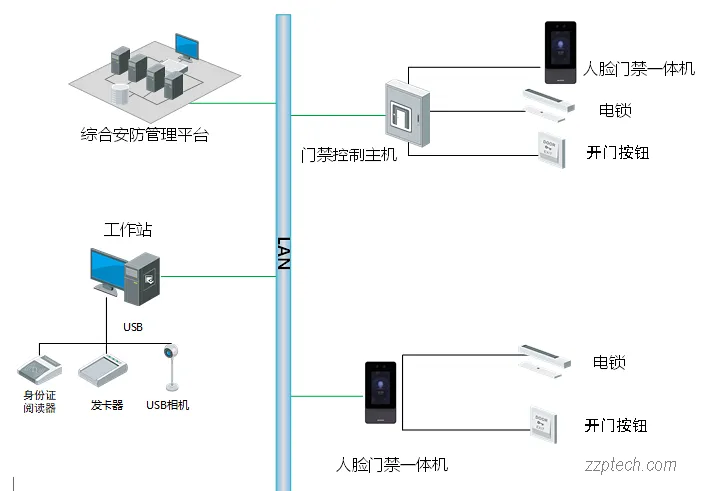

门禁系统架构示意图

门禁子系统主要由设备前端、传输网络与管理中心三个部分组成。

  1. 前端设备包括人一体机、电控锁、出门按钮等,主要负责判断人员身份信息与通道进出权限。另外,电锁接收开门信号,完成开门动作,控制人员放行。
  2. 传输网络主要负责数据传输,包含门禁一体机与管理中心之间的数据通讯。
  3. 管理中心负责系统配置与信息管理,实时显示系统状态等,主要由综合安防管理平台和中心发卡授权设备组成。

1. 门禁系统前端设计

前端设备主要负责采集人员的人脸照片并判断人员的进出权限。认证通过后人脸一体机输出电锁开门信号,完成开门动作,控制人员放行。主要产品如下:

1.1 门禁一体机

门禁一体机将身份信息采集判断和门禁控制功能进行了融合,同时门禁一体机可支持多种不同认证方式的组合应用,具体如下表所示:

门禁一体机类型认证方式
门禁一体机人脸、指纹、刷卡、密码、人脸+指纹、指纹+密码、指纹+刷卡、人脸+刷卡、刷卡+密码、指纹+人脸+刷卡、指纹+刷卡+密码、人脸+刷卡+密码、人脸+指纹+刷卡+密码等
海康只有一体机…

1.2 出门按钮

出门按钮为人脸门禁系统的其中一部分,适用于严进宽出的应用场景,当现场要求严格管理进出时,可将出门按钮更换为门禁一体机。

1.3 电控锁

电控锁是一个由继电器控制的机械锁装置,在门禁系统中处于不可缺少的一部分,同时根据现场应用场景的不同可分别安装电插锁(阳极锁)、阴极锁(电锁口)、磁力锁、电控锁等。

1.4 门禁控制器(选配)

门禁控制器主要集成权限控制、房门开关等控制功能,本方案中通过门禁控制器与门禁一体机协同作用实现多门互锁、反潜回等门禁高级应用。

注:门禁控制器与门禁一体机组合方式,门禁一体机设置成读卡器模式,通过 RS485 接线到门禁控制器,另外,门禁一体机同样通过网络方式接入到综合安防管理平台,完成人脸图片的下发。

2. 门禁系统网络设计

传输网络是系统能够稳定运行的关键环节之一,设计原则如下:

  • 门禁一体机通过 TCP/IP 或 WIFI(可选配 4G/3G/GPRS)接入管理中心;
  • 门禁一体机下行通过多芯信号线接入:输出门锁开关控制信号与报警联动信号等。

3. 门禁系统管理中心

管理中心主要由 USB 相机、门禁管理软件、工作站等组成,可对门禁系统整体运行状态进行有效的监控管理,降低系统管理难度、降低维护成本、降低人员依赖性。

门禁管理软件除了具备对人脸照片的记录配置之外,也能实现参数设置、设备监控、报警处理、故障定位等系统应用和管理功能,可以极大提升整个门禁管理系统使用的便捷性和有效性。

门禁管理软件支持照片和人脸建模下发到人脸门禁设备中,用于人像识别开门;人脸照片中心建模,可以大大提升门禁权限下发的性能和安全性,部署方式上,人脸建模需要单独部署统一建模服务器,规格参数如下:

CPU: Xeon Silver 4110×2
内存:128GB DDR4
硬盘:480G SSD×1+2T 7.2K SAS×4(RAID 10)/SAS_HBA
