本次设计消防系统为中心机房采用无管网七氟丙烷气体灭火系统,七氟丙烷系统具有自动、手动二种控制方式。保护区均设二路独立探测回路,当第一路探测器发出火灾信号时,发出警报(警铃报警),指示火灾发生的部位,提醒工作人员注意;当第二路探测器亦发出火灾信号后,自动灭火控制器开始进入延时阶段(0-30s 可调),声光报警器报警和联动设备动作(关闭空调,防火卷帘门等),此阶段用于疏散人员。

延时过后,向保护区的驱动瓶的电磁阀发出灭火指令,电磁阀打开驱动瓶容器阀,然后瓶内氮气依次打开保护区的七氟丙烷储气瓶,储气瓶内七氟丙烷气体经过管道从喷头喷出向失火区进行灭火作业。同时报警 mieh 控制器接收压力信号发生器的反馈信号,控制面板喷放指示灯亮。当报警控制器处于手动状态,报警控制器只发出报警信号,不输出动作信号,由值班人员确认火警后,按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮,即可启系统喷放七氟丙烷灭火剂。

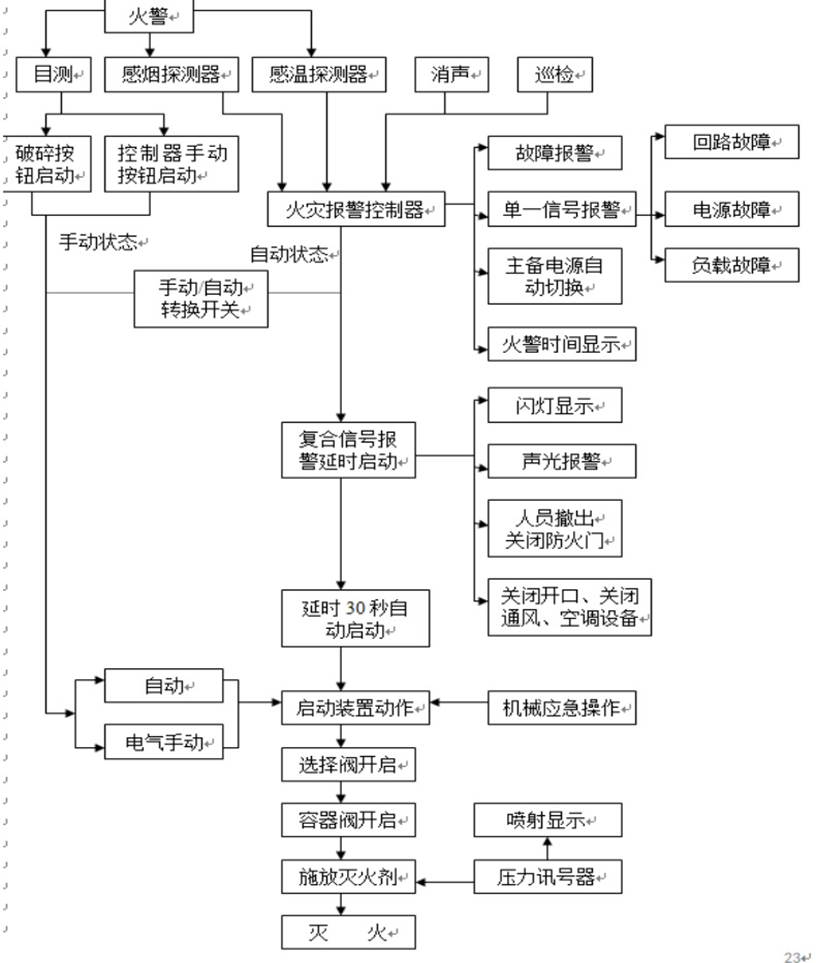

七氟丙烷气体灭火系统
