小型水库的雨水情和大坝安全监测系统是一个综合系统,它结合了气象、水文、结构健康监测技术,用于实时监控水库雨水情状以及大坝的安全状态。该系统的建设和运营通常包括以下几个关键部分:

(1)雨水情监测

  1. 气象站:在水库上游安装自动气象站,实时监测降雨量、风速、温度、湿度等气象参数。
  2. 水位监测:利用水位传感器监测库区水位的变化,精确获取雨水对库区水位的影响。
  3. 流量监测:在入库河流处设置流量计,监测进入水库的水流量。

(2)大坝安全监测

  1. 位移监测:利用位移传感器监测大坝的变形和位移情况,评估大坝的稳定性。
  2. 应力和应变监测:通过安装应力和应变传感器,实时获取大坝的受力情况。
  3. 渗透压监测:使用渗透压力计监测大坝内部和周围土体的水压力变化,评估渗漏风险。
  4. 震动监测:设置加速度计或地震仪,监测地震或其他震动事件可能对大坝造成的影响。

(3)数据收集与分析

  • 将所有监测点的数据通过有线或无线通讯方式传输至中心数据库。
  • 利用数据分析和预测软件,根据历史和实时数据,分析水库运行和大坝安全的状态,提前发现潜在的风险。

(4)预警与应急措施

  • 设置预警阈值,一旦监测数据超出正常范围,系统将自动触发报警,通过短信、邮件等方式通知管理人员。
  • 制定应急预案,一旦发现潜在的安全风险,立即启动预案应对突发事件。

(5)维护与更新

  • 定期对监测设备进行检查和维护,确保数据的准确性和系统的稳定性。
  • 随着监控技术的发展和更新,适时升级系统软硬件,提高监测精度和效率。

通过构建一个综合的雨水情和大坝安全监测系统,水库管理者可以实时掌握水库的运行状况和大坝的安全状态,及时采取必要措施,以确保水库安全和有效地运行。

1. 小型水库雨水情和安全监测系统建设背景

长期以来,小型水库存在监测监控设施不完备、监测监控技术落后、专业监测人员缺乏等问题,加之少数在建的水库运行参数监测误差大、不准确,难以及时掌握水库各项安全技术指标;而大多数小型水库则基本处在无监测设施状态,这些都极大影响水库的安全管理,已然成为水库管理的短板。

2021 年 4 月 15 日,水利部召开水利工程运行管理工作视频会议,贯彻党的十九大和十九届二中、三中、四中、五中全会精神,深入落实“节水优先、空间均衡、系统治理、两手发力”的治水思路,总结水利工程运行管理 2020 年和“十三五”工作成效,部署“十四五”重要工作,安排 2021 年重点任务。水利部副部长魏山忠指出,“十四五”时期,水利工程运行管理工作必须深入贯彻党的十九届五中全会精神,准确把握新发展阶段、深入贯彻新发展理念、加快构建新发展格局,心怀“国之大者”, 将保障人民生命安全摆在首要位置,从根本宗旨、问题导向、忧患意识方面深刻把 握“十四五”水利工程运行管理的新要求,找准工作着力点,科学编制“十四五”水利工程运行管理计划,明确未来 5 年运管工作的时间表、路线图、任务书。

2. 小型水库雨水情和安全监测系统建设概况

2.1 小型水库雨水情和安全监测系统建设原则

(1)统一规划、 统一标准

水库雨水情和大坝安全监测系统建设涉及水文测验、水文报汛、大坝安全、视频监控、 通信、 计算机网络等多个领域, 并且信息采集、 通信、 计算机及网络等技术和应用水平发展很快, 为便于系统的扩展、 升级和优化, 系统设计坚持以国家相关的标准和水利部相关行业标准与规范为基础, 统一规划,构建符合国家和行业规范的互联互通的自动测报信息系统, 它是系统建设能否成功的关键。

(2)先进实用、 高效可靠

监测站是国家防汛抗旱指挥系统的信息采集的重要节点、信息源,因此所采用的技术、设备在注重技术先进性的同时,还应充分考虑系统的实用、高效、可靠、低功耗、维护方便、经济合理,并符合国家标准以及适合本系统工作特性的优质产品;

(3)资源共享、 体系开放

各类信息源和信息传输都遵循现行国家或行业的标准规范、以及系统建设中制定的标准或规定,尽量使资源共享,供各相关部门使用,保证系统具有共享性;按开放式系统的要求选择设备和设计网络,采用符合国际国内行业标准的设备,应用层协议,并为今后水文自动测报系统扩充留有接口,保证系统具有高度开放 (灵活)性、 兼容性和可扩展性系统。

2.2 小型水库雨水情和安全监测系统建设依据

  1. 《大坝安全监测系统验收规范》(GB22385-2008);
  2. 《混凝土坝安全监测技术标准》(GB/T 51416-2020);
  3. 《国家三角测量规范》(GB/T17942-2000);
  4. 《水利水电工程安全监测设计规范》(SL725-2016);
  5. 《土石坝安全监测技术规范》(SL551-2012);
  6. 《混凝土坝安全监测技术规范》(SL601-2013);
  7. 《大坝安全监测仪器安装标准》(SL531-2012);
  8. 《大坝安全监测仪器检验测试规程》(SL530-2012);
  9. 《水利水电工程测量规范》(SL197-2013);
  10. 《水利水电工程安全监测系统运行管理规范》(SL/T 782-2019);
  11. 《水库大坝安全监测设施更新改造技术规程》(DB36T1333-2020);
  12. 《水利视频监控系统技术规范》(SL515-2013);
  13. 水利部关于印发《小型病险水库除险加固项目管理办法》和《小型水库雨水情测报和大坝安全监测设施建设与运行管理办法》的通知(水运管[2021]313 号);

小型水库的雨水情和大坝安全监测系统是一个综合系统,它结合了气象、水文、结构健康监测技术,用于实时监控水库雨水情状以及大坝的安全状态…完整方案见附件。

小型水库雨水情和安全监测系统建设实施方案(智慧水库)

小型水库雨水情和大坝安全监测系统建设实施方案(完整、31p、带配套演示文稿).pdf

密码 QAqp 大小 1MB 来源 重庆众平科技有限公司 价格 ¥3.00
已付费?登录刷新
小型水库雨水情和安全监测系统建设实施方案(智慧水库)

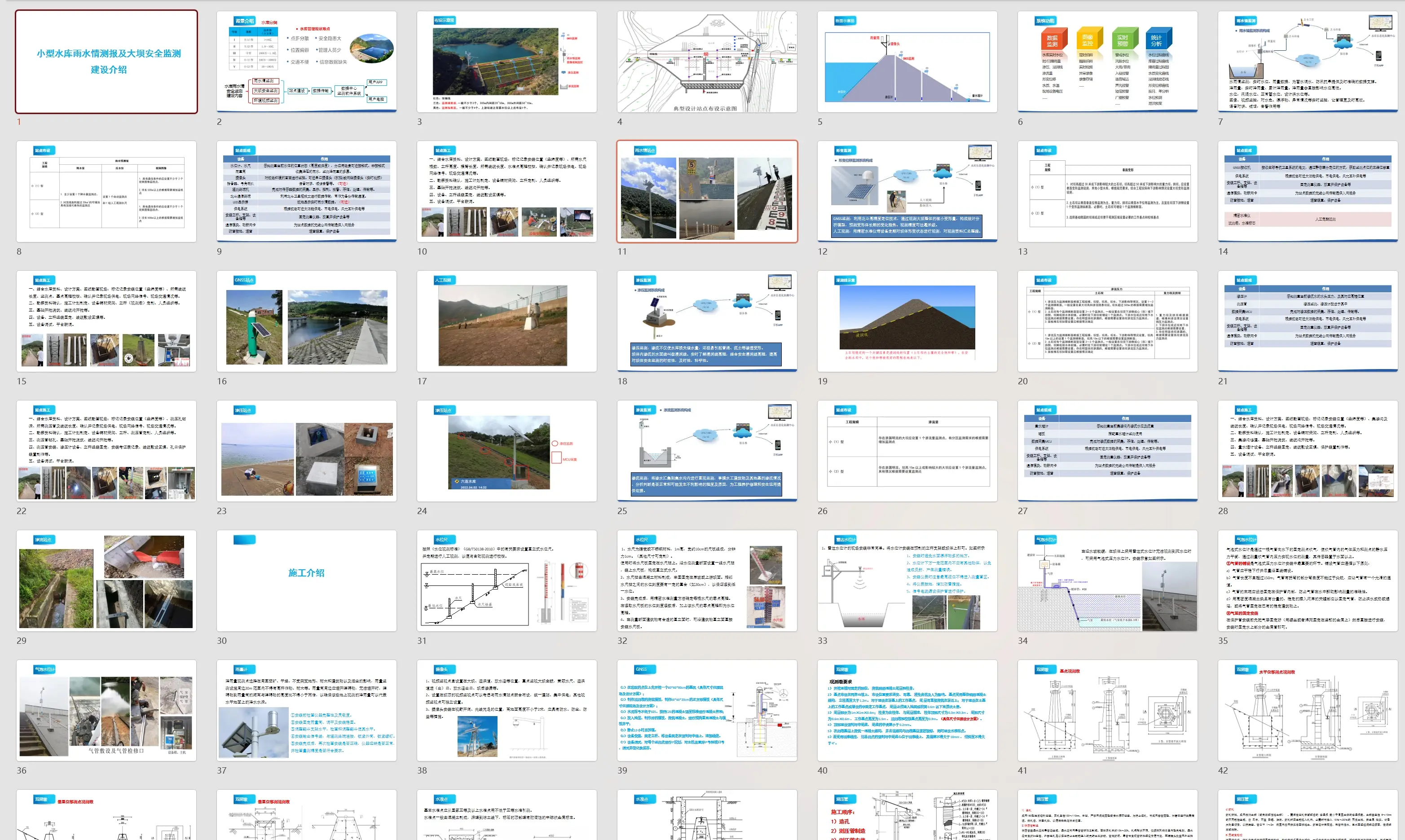

小型水库雨水情测报及大坝安全监测演示文稿(带安装详细、批注、共70p).pptx

密码 uMV8 大小 50.4MB 来源 重庆众平科技有限公司 价格 ¥10.00
已付费?登录刷新

小型水库雨水情和大坝安全监测系统建设实施方案(完整、31p、带配套演示文稿).pdf

1、 项目背景 4
2、 工程状况 4
2.1 建设原则 4

3、 监测设计布置 5
3.1 设计依据 5
3.2 监测设计布置 5
3.2.1 监测项目设计原则 5
3.2.2 渗流压力监测 6
3.2.3 表面位移监测 7
3.2.4 水库监测布置 8

4、 大坝安全监测系统实施 9
4.1 渗流压力监测 9
4.2 表面位移监测 12
4.3 数据采集 13
4.4 太阳能供电 14

5、 安全管理体系 14
5.1 安全组织体系 14
5.2 安全制度体系 15
5.3 人员安全管理 15

6、 项目组织计划 15
6.1 项目实施的组织机构 15
6.2 项目组人员分工 15
6.3 施工进度保证措施 17

7、 验收与交付使用 21
7.1 验收 21
7.2 交付使用 22
7.3 运行管理 22
7.3.1 数据录入 22
7.3.2 日常巡视检查 23
7.3.3 雨水情监测 23
7.3.4 渗流压力观测 24
7.3.5 渗流量观测 24
7.3.6 表面变形 24
7.3.7 自动化采集 25
7.3.8 监测资料整理分析 25
7.4 设施管护 25
7.4.1 检查维护 25
7.4.2 管护技术要求 26

8、 项目售后服务措施 28
8.1 售后服务说明 28
8.2 售后服务体系 28
8.3 系统技术支持 28
8.4 售后技术支持 29
8.5 售后服务保障 29
8.6 售后服务流程 29
8.7 质保期外服务 30

9、 资金款算 30
展开文章目录
