园区视频监控系统技术方案（通用安防视频监控系统设计文档）

本系统主要在企业运营区域的周界设计一套视频监控系统，以保证整体园区的安全防护功能。本文档可用在有技术方案书要求的项目中，注意根据实际情况做调整。

1 视频监控系统设计原则

1、先进性与适用性

系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简
便易学。

2、经济性与实用性

充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资
，同时保证系统功能实施的需求，经济实用。

3、可靠性与安全性

系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安
全。

4、开放性

以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以多系统实现联动，具有RJ-45网络通讯口，可实现远程控制。

5、可扩充性

系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。

6、最优化的系统设备配置

在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。

7、保留足够的扩展容量

该项目设备的控制容量上保留一定的余地，以便在系统后期的升级改造；也尽量考虑未来科学的发展和新技术的应用。

8、提高监管力度与综合管理水平

本项目系统设备控制需要高效率、准确及可靠。本系统通过视频监控系统对整个企业运营园区实时动态情况进行综合监控。视频监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹
管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。

2 视频监控系统功能特点

本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。视频监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目视频监控。

视频监控系统主要任务是对运营园区内外重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。

系统采用数字多媒体技术、计算机图像处理技术和高速网络技术，全面实现视音频监控功能。具体功能如下：

• 系统具有多功能一体化控制系统，良好的操作界面，图形化界面可对云台、镜头等进行控制。控制室设计要先进实用，体现人性化。图像信号的存储切换分配功能：运用网络结合配套的专业视频控制平台系统实现数据的合理分配最优的数字压缩后端存储，录像查询回放，大屏实时显示无缝衔接。
• 可编程功能：摄像机、监视器的顺序指定，视像显示顺序指定，云台方位起始位置和俯仰的预定，设定时间和日期，密码等。
• 字符叠加功能：可将字符叠加到视频图像，用来指明摄像机号、监视器号.
• 控制功能：控制摄像机云台的上下及左右旋转，镜头的光圈大/小，变焦远/近，聚焦大/小。
• 总之，本闭路电视监控是一个使本系统高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。

3 视频监控系统设计方案

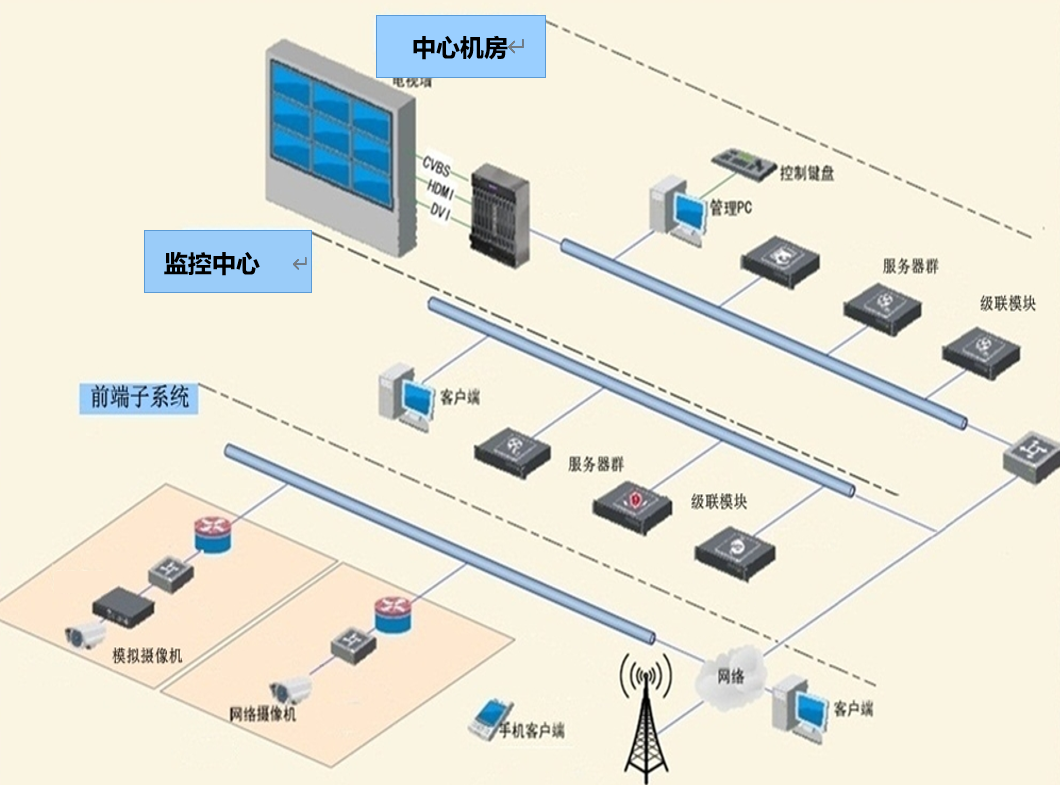

监控系统分别由前端图像采集系统、传输系统、控制显示系统部分构成,还具有对图像信号的存储、处理、还原等功能。

3.1视频监控系统前端设计

本次设计的采用目前较前端的网络传输架构，即前端信号采集后通过网络电缆传输至相应的汇聚点，传输的距离控制在网络电缆有效的传输范围内控制在100米以内，超远距离的传输采用光纤通过光纤收发器进行一对一的传输后接入至相应的网络交换设备进行组网管理，视频图像的存储，查询回放等功能。

1、摄像机的原理

摄像部分的主体是摄像机，其功能为观察、收集信息。摄像机的性能及其安装方式是决定系统质量的重要因素。光导管摄像机目前已被淘汰，由电荷耦合器件简称CCD摄像机所取代。其主要性能及技术参数要求如下：

1)色彩：本次设计选用全高清网络数字摄像机，高清的彩色图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。

2)清晰度：有水平清晰度和垂直清晰度两种。垂直方向的清晰度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清晰度为400行。所以摄像机的清晰度一般是用水平清晰度表示。水平清晰度表示人眼对电视图像水平细节清晰度的量度，用电视线TVL表示。本次设计的采用1080P全高清清晰度分辨率。

3)照度：单位被照面积上接受到的光通量称为照度。Lux(勒克斯)是标称光亮度(流明)的光束均匀射在lm²面积上时的照度。摄像机的灵敏度以最低照度来表示，这是摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该摄像机的最低照度。所以实际上被摄体的照度应该大约是最低照度的10倍以上才能获得较清晰的图像。

3)同步：要求摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一致的同步方式。

对外同步而言，要求配置一台同步信号发生器来实现强迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器提供的同步信号同步的工作方式。

系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。

4)电源：摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必须采用外同步方式，才能达到系统同步切换的目的。

5)自动增益控制(AGC)：在低亮度的情况下，自动增益功能可以提高图像信号的强度以获得清晰的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。

6)自动白平衡：当彩色摄像机的白平衡正常时，才能真实地还原被摄物体的色彩。彩色摄像机的自动白平衡就是实现其自动调整。

7)电子亮度控制：有些CCD摄像机可以根据射入光线的亮度，利用电子快门来调节CCD图像传感器的曝光时间，从而在光线变化较大时可以不用自动光圈镜头。使用电子亮度控制时，被摄景物的景深要比使用自动光圈镜头时要小。

8)逆光补偿：在只能逆光安装的情况下，采用普通摄像机时，被摄物体的图像会发黑，应选用具有逆光补偿的摄像机才能获得较为清晰的图像。

2、摄像机镜头

镜头按功能和操作分类：

1)摄取静态目标的摄像机，可选用固定焦距镜头，当有视角变化要求的动态目标摄像场合，可选用变焦距镜头。镜头焦距的选择要根据视场大小和镜头到监视目标的距离而定。

 F=A × L/B，式中

• F——焦距(mm)；
• A——像场、宽(mm)；
• L——镜头到监视目标的距离；
• B——视场高(L、B采用相同的度量单位)。

2)选择镜头焦距时，必须考虑摄像机图像敏感器画面的尺寸，有2/3”、1/2”、1/3”、1/4”四种型式，这四种模式都具有垂直X水平尺寸为3X4的方位比，而四种模式摄像机对应于某一个镜头，则下一个模式正好与它上一个模式摄像机相差一个镜头焦距的档次。如专1/2”摄像机使用16mm镜头的视角范围正好与1/3″摄像机使用12mm焦距的镜头相同。以此类推。

3)对景深大、视场范围广的监视区域及需要监视变化的动态场景，一般对应采用带全景云台的摄像机，并配置6倍以上的电动变焦距带自动光圈镜头。

4)使用电荷耦合器件(CCD)时，一般均应选择自动光圈镜头，对于室内照度恒定或变化很小的时可选择手动可变光圈镜头，电梯轿箱内的摄像机镜头应根据轿箱体积的大小选用水平视场角大于70°的广角镜头。

5)随着小型化需要，镜头尺寸需缩小，除通常摄像机镜头的标准C接口外，引入了Cs接口。由于Cs接口比C接口短5mm，减小了镜头与敏感件的间距，故Cs接口系统体积小、轻，且Cs接口镜头价格较便宜。Cs接口摄像机可配用Cs接口镜头，也可使用C接口镜头再加上引入5mm隔条环。而C接口摄像机只能配用C接口镜头，不能使用Cs接口的镜头。

6)摄像机镜头应从光源方向对准监视目标，避免逆光。镜头的焦距和摄像机靶面的大小决定了视角，焦距越小，视野越大，焦距越大，视野越小。若要考虑清晰度，可采用电动变焦距镜头，根据需要随时调整。

7)通光量：镜头的通光量是用镜头的焦距和通光孔径的比值(光圈)来衡量的，一般用F表示。在光线变化不大的场合，光圈调到合适的大小后不必改动，用手动光圈镜头即可。在光圈线变化大的场合，如在室外，一般均需要自动光圈镜头。

3、360度旋转球形摄像机

云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。

全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。 一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。变速云台的水平旋转速度一般在0°～32°/s，垂直旋转速度在0°～16°/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200°/s以上，垂直旋转速度在30°/s以上。

3.2视频监控系统存储与传输

监视现场和控制中心总有一定距离，从监视现场到控制中心需要图像信号传输图像信号，同时从控制中心的控制信号要传送到现场，所以传输系统包括视频信号和控制信号传输两部分。

1、视频信号传输

传统的信号传输采用同轴电缆传输视频基带信号，由于由于同轴电缆传输受外界的静电场和电磁波的干扰影响以及传输的距离限制、图像传输的清晰度的衰减，线缆敷设过多、组网复杂等弊端，在网络飞速发展的时代这类传输方式已处于落后位置；因此本次设计的采用目前较前端的网络传输架构，即前端信号采集后通过网络电缆传输至相应的汇聚点，传输的距离控制在网络电缆有效的传输范围内控制在100米以内，超远距离的传输采用光纤通过光纤收发器进行一对一的传输后介入至相应的网络交换设备进行组网管理。

2、控制信号传输

对于CCTV，常用的控制方式有直接控制、编码控制、同轴视控。目前直接控制由于线缆过多，很少采用。本次设计的系统采用全网络数字系统整个系统的

传输、控制都采用网络方式通过特定光纤及网络电缆进行传输，这样确保信号数据稳定高效的传输，也是目前整个系统较为稳定、可靠的方案。

3、管槽敷设

为防止电磁干扰和外电源及变频电梯等干扰，室外线缆的敷设信号传输线缆及供电电缆采用地埋分管隔离敷设，办公楼内的信号传输及供电电缆敷设在接地良好的金属管或金属桥架，同时保护线缆。

4、数字化图像监控系统

数字化监控系统是将计算机网络技术、多媒体技术与闭路电视技术相结合，适用于远距离传输多路视、音频信号。实际上就是将模拟信号进行数字化，并对其压缩编码，通过计算机网络及数字多媒体技术来传输视频图像。

数字化监控系统将计算机网络技术、多媒体技术与图像监控技术有机结合在一起，能高清晰、同步地传输图像信号，是一项全新的安保电视系统，它已成为现代化楼宇管理的有力工具。

数字化图像监控系统可实现远程图像监控，把分散在各地的监控点通过计算机网络有机联系在一起并利用了多媒体技术，增强了整体安全和图像监控的自动化管理能力。

本次设计的产品使用了特殊的压缩方法，采用了动态存储技术，从而保证了图像的质量。数据压缩和图像、声音的复合全部由硬件完成，在一个系统上可实现多路的实时监控。多路信号可同时存储，而且视频图像的不丢帧，动态存储技术保证了监控端图像的连续性和高清晰度。

5、网络数字嵌入式存储系统

（1）网络数字嵌入式存储系统的功能

网络数字嵌入式存储是当今安保电视系统领域最新型的、性能最卓越的数字化图像记录设备，它将监控系统中所有的摄像机摄取的画面进行实时数字压缩并录制存档，可以根据任意检索要求对所记录的图像进行随机检索。由于采用了数字记录技术，能大大增强录制图像的抗衰减、抗干扰能力，因此无论经过多少次的检索或录像回放都不会影响播放图像的清晰度，而传统的模拟方式记录的录像带在经过若干次检索及回放后，图像质量将会有一定的衰减并引起信号信噪比的下降。当需要对已存储的图像进行复制时，数字记录的图像不存在复制劣化的问题，而模拟方式记录的图像每经过一次复制就要劣化一次。

网络数字嵌入式存储系统是集计算机网络化、多媒体智能化与监控电视为一体，以数字化的方式和全新的理念构造出的新一代监控图像硬盘录像系统。系统在实现本地数字图像监控管理的同时，又能实现监控图像画面的远程传送，加强了整体安全管理。在系统中，所有图像数据均以数字形式保存，这与传统的模拟信号系统相比较，打印出的照片具有更高的清晰度和逼真感，数据的传输更可靠，速度更快。系统以模块化设计为基础，各个模块包括：信号采集模块、监控模块、图像录制模块、远程访问模块和中央控制模块。整个系统维护简便，易于安装。

由于网络数字嵌入式存储系统设置在计算机系统中，信息可以自由传递到网络能够到达的范围，因此监控图像的显示不再拘于传统的图像切换方式，可以根据需要在任何被授权的地点监控任何一处的被控图像，使系统具有极强的安全管理能力。监控图像通过图像录制模块以高压缩率存储于高容量磁盘阵列中，可随时供调阅、快速检索。也就是说，可将多个摄像机多路图像实时显示于一台监视器上，同时，还可将所有的图像录制于其内置的硬盘驱动器中，以备回放、查找和转换，并可将图像备份至外置硬盘中。所有操作，都可在遥控器上完成，从而摆脱Windows操作系统，避免了死机现象。相对于传统的磁带记录方式，操作简便，可靠性，回放质量更高。所有记录可供长时间保存，重复利用率极高。还可被转录制成光盘用于存档保存。在大容量的硬盘配置下，动态录像约可以存储至更长时间。

（2）网络数字嵌入式存储系统的主要特点

1）高效率，耐用，节省维修费用。

网络数字嵌入式存储系统，使已录制图像的抗衰减、抗干扰能力大大增强，可以反复录像、回放、检索而不失真和破坏，高效耐用，节省了很多维修费用。与传统的录像带的图像存储经长期使用容易损坏相比较具有极大优越性。

2）采用特殊的压缩存储技术。

采用特殊的压缩存储技术，以满足高活动性的动态清晰度录像以及高效率的压缩存储这两方面的要求，目前有的借用标准的MPEG压缩存储技术，有的采用H.264编码压缩方法来达到高效压缩率比。

3）高速搜索和清晰度静像。

由于系统采用硬盘存储图像，故系统能提供快速搜索功能和高清晰度静像。图像分辨率一般可达：可达到1080p/UXGA/720p/VGA/4CIF/2CIF/分辨率。可即时回放、常规回放、事件回放、标签回放、智能回放、分时段回放、外部文件回放 录像备份模式可常规备份、事件备份、录像剪辑备份，录像和回放前都可以准确到年／月／日／时／分／秒，并可以独立调节每路画面的色彩、亮度、对比度和色饱和度。

4）保密性强。 传统电视监控系统中使用磁带记录所发生的实时图像，但若一旦为犯罪分子所掌握，这就为犯罪分子销毁证据、替换或抹掉录像带内容等多项技术犯罪提供了机会，因为任何人员，只要能够接触到录像机就可以进行各种操作。而数字化电视监控系统中图像的播放是由计算机程序来控制，对图像存档、回放和状态设置等操作均有严格的密码控制，即使是操作人员，如果不知道密码或其密码的权限不包含有上述操作内容，就无法知道已录制图像的内容。另外，由于采用的是硬盘录像，不需要更换存储媒体，任何人都很难取走硬盘，或者取走也无法回放，保密性极强。

---
