变电站设备室风机及电源空开状态在线监控系统(即变电站动环监控系统)依据国网公司物联网建设的要求,参照电力物联网建设总体架构图,结合公司产品体系,通过构建基于云、管、边、端的输变电设备物联网总体构架,形成一体化布局。

变电站动环监控系统架构图
系统架构图

如上所示,设备温度、环境温度、设备运行状态和联动执行位于电力物联网体系的感知层。温度传感器采用无线的方式将温度数据汇聚至数据集中器后采用有线的方式送至边缘物联代理。电源采集装置、动环控制终端通过有线方式接入边缘物联代理。

边缘物联代理将接收到的温度数据进行处理、分析,形成统一模式转发至动环监控系统 APP。利用边缘物联代理现有物联感知数据接入及交互通道实现风机、雾炮机数据接入及远程控制指令交互。

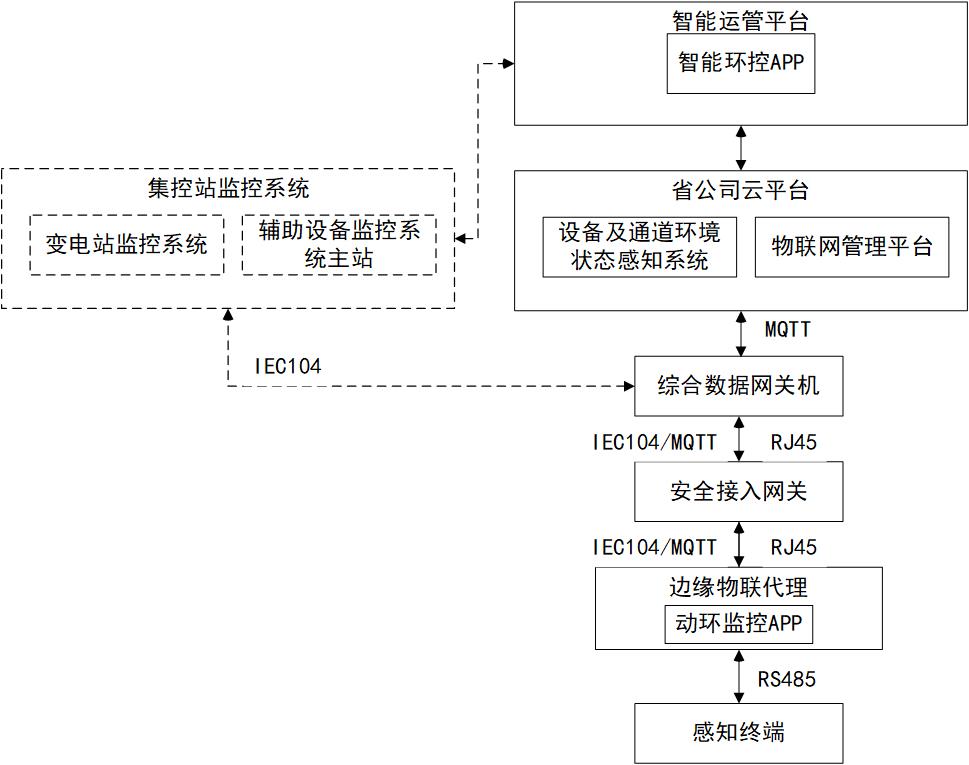

变电站设备室风机及电源空开状态在线监控(总体架构)

在集控站尚未建设完成的情况下,利用现有数据传输通道,边端数据经安全接入网关、综合数据网关机接入物联网管理平台,在智能运管平台已建设的智能动环 APP 中进行配置,实现运行模式调节和远程指令下发。

结合前两篇文章以及以上的变电站动环监控系统技术方案,可知道本环控方案之特点为:

  • 扩展性好:通过在站端搭载动环监控应用程序,在实现动环类辅助设备的本地控制的基础上,可扩展安防、照明等辅助设备的控制功能。同时,可与一次设备在线监测、其他辅助设备实现更广泛的智能联动控制,实现全站辅助设备实时监测、报警,便于及时发现辅助设施异常情况,及时检查消缺,确保设备运行于适温、适湿的环境中,保障设备运行工况良好。
  • 实用性高:变电站内各设备室的风机均可应用,尤其是电容器室、电抗器室、主变室等散热需求大的设备室,应用后效果会比较显著,可避免因风机运转异常导致的设备高温运行。
  • 推广性强:目前各变电站对雾炮机的使用较为普遍,运维痛点较突出,自动控制和自动补水需求较迫切,需求面较广,具有较高的推进价值。
