本次仙桃综合保税区扩建的视频监控及安防系统采用数字视频监控系统,采用模块化设计思路,由前端设备、传输部分、存储部分、显示部分、防雷部分、供电部分组成。

1 安防前端系统设计

沿扩建海关周界围网设置安防防区,防区设计为设置在 50 米左右。在每个防区两端设置 1 对高清网络枪型摄像机、1 对红外报警探测器、1 个扬声器;沿巡逻道外侧设置高清智能快速球摄像机。

围网监控摄像机采用高清晰度网络型枪型摄像机,具备夜间监控能力,能够清晰监控围网区域的越界行为,并进行高清晰度录像存储。

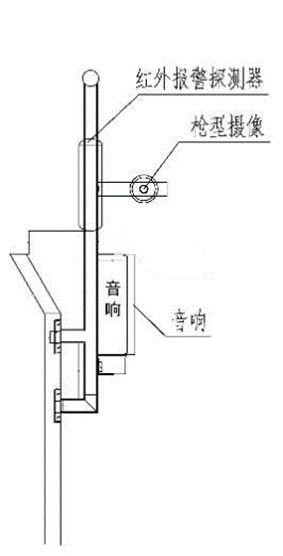

围网红外装置、围网枪机及广播终端安装在围网立杆钢管上。围网立杆钢管需牢靠固定在围网主立杆上。围网立杆钢管(或方钢)高度和直径依据建设的周界围网尺寸进行定制,安装围网安防监控设备的钢管壁厚不小于 3 毫米(具体需要根据本地的气象环境做适当调整,如风速、日照、潮湿度等,在一般情况下,围网不能应为风力发生振动,使红外误报)。

某保税区视频监控及安防系统设计概述

围网视频监控和红外报警系统的设置实现对围网不间断、无缝的安防监控。安防广播系统的设置实现对围网的入侵行为进行及时的声音警告和制止。红外报警设备与防区内的摄像机实现视频报警联动,当有抛物越界情况发生,红外报警系统报警时,会触发防区内高清网络网络枪型摄像机,报警联动系统通过安防系统的电子地图功能,将报警点自动显示在监视器上,并将报警防区内视频信号自动显示在海关监控指挥中心监控大屏上。

扩建海关视频监控系统与安防系统通过物理链路最终兼容至现有的海关视频监控与安防系统中,由改造后的海关监控指挥中心统一管控。平面图见附件

2 安防系统传输部分

传输系统分为干线传输、支线传输、海关网络机房及监控中心网络系统三个部分,主干线传输为现场海关网络机房至周界围网现场的光缆汇聚箱,沿扩建的海关周界围网每八百米左右设一个汇聚箱,每个汇聚箱接入附近四百米范围内的所有设备。采用室外 8 芯千兆单模光缆作为分支光缆连接汇聚箱附近的围网壁龛箱。汇聚箱通过室外 48 芯千兆单模光缆作为主干通信光缆连接至海关网络机房,最终接入到后端现有的安防核心交换设备,实现安防网络连通。

3 安防系统存储部分

根据海关总署 69 号文公告,视频监控系统的存储时间需不少于 90 天。本方案通过增加存储存储服务器的方式,满足海关监控系统对存储时间的要求。

视频图像存储由存储服务器进行统一管理,图像信息根据存储服务器的存储策略存储于磁盘阵列中。视频安防监控系统通过存储应用服务器提供实时监控、录像回放、电子地图、视频转发等计算处理过程将监控信息、报警信息显示在人机界面上。

4 安防系统显示部分

海关监控指挥中心充分利用现有的液晶拼接显示屏,通过部分新增的方式,拼接组建 4*5 的视频监控大屏。通过在现有视频综合管理平台上增加视频输出模组的方式,达到多方式显示视频终端信号、视频监控视频信号及其他多媒体信号的目的。

5 安防系统防雷部分

扩建海关周界围网及场区的视频监控与安防系统的供电、信号接入设备的供电网同属于一个电网,整个系统将不可避免的受到网内大功率电气设备开关时的浪涌冲击和雷击损害。因此防雷系统对视频安防监控系统的保护尤为重要。

为了保证设备的安全,本系统全面考虑整个监控网络的防雷问题,特别是前端摄像点和机房中心防雷。

为保护摄像机不受到直接雷击,在围网监控立杆上设计安装避雷针,避雷针采用不小于直径 25mm 的圆钢,同时在前端摄像机的加装避雷器,可有效避免因雷击后者电压过大造成监控摄像机的损坏。

6 安防系统供电部分

扩建的海关周界围网视频监控与安防系统与现有的安防系统统一由新建的 UPS 不间断电源系统供电。
